HSDL-5400

产品分类: 光电传感器
厂牌: LITE-ON TECHNOLOGY/台湾光宝科技
产品描述: 875nm SMD 贴片安装 2.34mm*2.16mm*2.41mm
供应商型号: MIK-HSDL-5400
供应商: 海外现货
标准整包数: 1

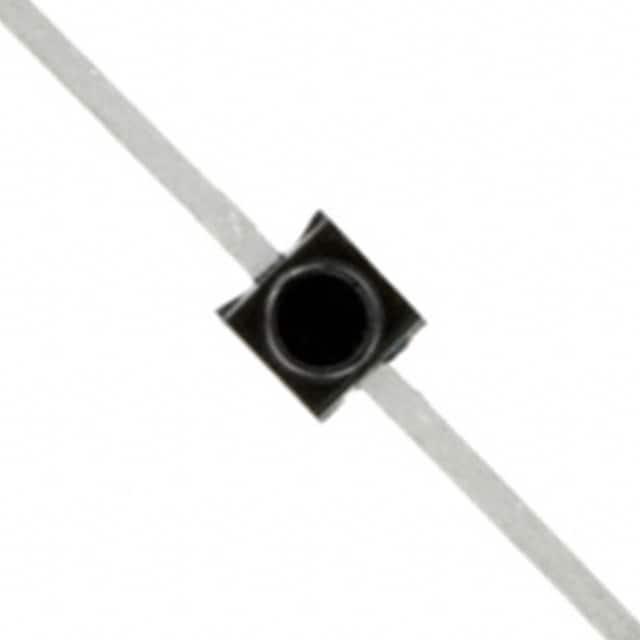

LITE-ON TECHNOLOGY/台湾光宝科技 光电传感器 HSDL-5400

HSDL-5400概述


    产品简介


    HSDL-4400和HSDL-5400系列:红外光发射器与接收器
    HSDL-4400和HSDL-5400系列是Lite-On公司设计的高性能红外(IR)发射器和接收器模块。这些模块采用子微型封装技术,特别适用于短距离红外通信系统,如IrDA兼容设备、无线音频设备和手持设备。HSDL-4400系列提供了一个无色透明且未扩散的平顶透镜,而HSDL-5400系列则具有黑色色调的透镜,可以有效减少环境光线对红外信号的影响。这些设备广泛应用于工业手持设备、PDA、无线音频传输等领域。

    技术参数


    HSDL-4400系列(红外发射器)
    - 发射角度: 110度(HSDL-4400),24度(HSDL-4420)
    - 峰值波长: 875纳米
    - 峰值正向电流(IFPK): 最大500毫安
    - 连续正向电流(IFDC): 最大100毫安
    - 功率耗散(PDISS): 最大100毫瓦
    - 反向电压(VR): 最大5伏特
    - 正向电压(VF): 1.3至1.7伏特(IFDC=50毫安)
    - 热阻(Rqjp): 170°C/W
    - 光学响应时间(tr/tf): 40纳秒
    HSDL-5400系列(红外接收器)
    - 峰值波长: 875纳米
    - 光电流(IPH): 0.8至1.6微安(HSDL-5400),3.0至6.0微安(HSDL-5420)
    - 视场角(2q1/2): 110度(HSDL-5400),28度(HSDL-5420)
    - 带宽(fc): 50兆赫(HSDL-5400)
    - 反向电压(VR): 最大40伏特
    - 功率耗散(PDISS): 最大150毫瓦
    - 反向暗电流(ID): 1至5纳安(VR=5伏特)

    产品特点和优势


    HSDL-4400和HSDL-5400系列具备以下独特功能和优势:
    - 宽辐射模式: 平顶透镜设计提供了宽泛的辐射模式,适合短距离通信,无需严格对准发射器和接收器。
    - 高效率: 采用了透明基底铝镓砷化物(TS AlGaAs)材料,具备极高的辐射效率。
    - 快速响应: 红外发射器具有低至40纳秒的响应时间,接收器响应时间为7.5纳秒。
    - 灵活的引脚配置: 提供多种封装选项,包括表面贴装和通孔安装,方便不同应用场景的选择。
    - 抗干扰: 黑色色调透镜有效减少环境光线的干扰,提高系统的稳定性和可靠性。

    应用案例和使用建议


    这些红外组件非常适合短距离红外通信应用,如PDA、工业手持设备和无线音频传输。具体应用场景如下:
    - 无线音频传输: 可以实现高质量音频传输,适用于家庭娱乐和车载音响系统。
    - 手持设备: 配合IrDA协议,用于个人移动设备之间的数据传输。
    - 工业手持设备: 在工厂自动化和仓库管理中,用于实时数据交换。
    使用建议:
    - 确保正确的电源电压: 为了保证最佳性能和避免损坏,确保电源电压不超过最大额定值。
    - 环境温度控制: 尽量避免长时间暴露在高温或低温环境中,以维持最佳的工作状态。
    - 合理选择封装: 根据具体应用需求选择合适的封装类型,如表面贴装或通孔安装。

    兼容性和支持


    这些红外组件具有良好的兼容性,能够与其他标准的电子元器件配合使用。此外,厂商还提供了详细的技术文档和支持服务,包括焊接指南、应用说明等,帮助用户进行正确的安装和调试。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常工作 | 检查电源电压是否符合要求,确认接线正确无误。 |
    | 响应速度慢 | 检查电路板上的其他组件是否有干扰,尝试优化电路布局。 |
    | 光强度不足 | 调整驱动电流,增加电压以提升光输出。 |

    总结和推荐


    综合评估
    HSDL-4400和HSDL-5400系列红外发射器和接收器凭借其高效能、快速响应和多样化的封装选择,在多个应用场景中表现出色。这些设备非常适合短距离红外通信系统,并具备出色的抗环境光线干扰能力。对于需要可靠且高性能红外通信解决方案的用户,这些产品是一个值得考虑的选择。
    推荐使用
    强烈推荐这些产品用于短距离红外通信和数据传输应用。它们的多功能性、高效率和广泛的适用性使其成为市场上极具竞争力的产品之一。

HSDL-5400参数

参数
输出类型 -
响应时间 -
光源 -
最大工作供电电压 -
最小工作供电电压 -
感应距离 -
颜色感应 -
波长 875nm
感应方式 -
长*宽*高 2.34mm*2.16mm*2.41mm
通用封装 SMD
安装方式 贴片安装
零件状态 停产
包装方式 散装

HSDL-5400数据手册

厂牌 PDF简要描述 下载
LITE-ON TECHNOLOGY/台湾光宝科技 光电传感器 LITE-ON TECHNOLOGY/台湾光宝科技 HSDL-5400 HSDL-5400数据手册

HSDL-5400封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 0.8261 ¥ 6.9224
库存: 10
起订量: 376 增量: 10
交货地:
最小起订量为:200
合计: ¥ 0
