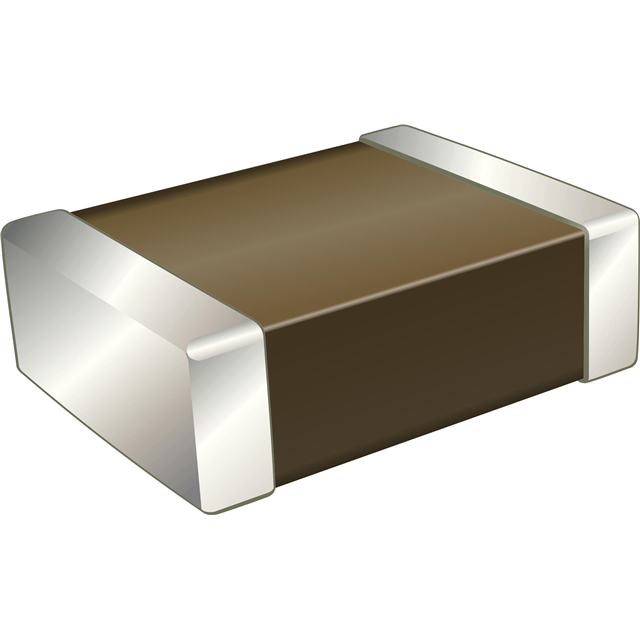

C0402X7R500-153KNP

产品分类: 陶瓷电容
厂牌: VENKEL
产品描述: 15nF ±10% X7R 50V 0402 贴片安装 1mm(长度)*500μm(宽度)
供应商型号: VKL-C0402X7R500-153KNP
供应商: 海外现货
标准整包数: 1
VENKEL 陶瓷电容 C0402X7R500-153KNP

C0402X7R500-153KNP概述

    高品质陶瓷电容器技术手册

    产品简介


    陶瓷电容器是一种广泛应用于各类电子电路中的基本组件。本手册详细介绍了适用于多种场合的通用陶瓷电容器(C系列)。这些电容器以其高性能、低ESR(等效串联电阻)和出色的温度稳定性而著称。它们主要用于各种电子产品,包括消费电子、工业控制、汽车电子以及通信设备等领域。

    技术参数


    以下是这些通用陶瓷电容器的关键技术规格和性能参数:
    - 容值范围: 0.1 pF 至 220 μF
    - 额定电压范围: 4 V 至 100 V
    - 温度系数:
    - C0G/NP0: 0 ± 15% ∆°C MAX
    - X7R: 0 ± 15% ∆°C MAX
    - X5R: +22% - 82% ∆°C MAX
    - X6S: +22% - 56% ∆°C MAX
    - Y5V: -100% - +40% ∆°C MAX
    - Z5U: -80% - +20% ∆°C MAX
    - 工作温度范围: -55°C 至 +125°C
    - 耐压强度: >2.5 倍额定电压
    - 绝缘电阻: >100 Ω-F 或 10 GΩ,以较低者为准(在25°C,直流电压下)

    产品特点和优势


    这些通用陶瓷电容器具备以下几个显著特点和优势:
    - RoHS 和无卤素: 符合环保标准,确保对环境友好。
    - 极低ESR: 在X7R/X5R材料中典型值小于10 mΩ。
    - 高可靠性: 长寿命设计,典型老化率每十年小于5%。
    - 宽泛的尺寸选择: 包括01005至2220等多种封装尺寸,适用于不同应用需求。


    应用案例和使用建议


    通用陶瓷电容器可应用于以下领域:
    - 信号耦合和去耦: 例如在电源管理单元(PMU)中进行去耦处理。
    - 振荡电路: 用于产生精确的频率信号。
    - 滤波器电路: 在音频电路和无线通信设备中作为滤波元件。
    使用建议:
    - 确保在高压应用中使用具有足够耐压强度的电容器。
    - 根据具体的应用需求选择合适的容值和尺寸。
    - 考虑到高温环境下电容器的性能变化,选用具有适当温度特性的电容器。

    兼容性和支持


    这些通用陶瓷电容器支持多种终止类型,包括100%镀锡(Sn)、钯银(Pd-Ag)、金(Au)和铅(Pb)。此外,还提供了多种包装方式(如纸带和塑料带),便于自动化生产和装配。
    厂商提供详尽的技术支持和服务,包括产品选型指导、安装指南和技术咨询。

    常见问题与解决方案


    - 问题: 测试时读数不稳定。
    - 解决办法: 请将测试仪器的“ALC”(自动电平控制)功能打开,以保持稳定的测试条件。
    - 问题: 额定电压不匹配。
    - 解决办法: 根据应用的实际电压要求选择合适的电容器型号。
    - 问题: 容值波动较大。
    - 解决办法: 确保在规定的工作温度范围内使用,且根据具体温度特性选择合适材料的电容器。

    总结和推荐


    通过上述介绍可以看出,这些通用陶瓷电容器具备卓越的性能和广泛的适用性,是现代电子工程中不可或缺的元器件。无论是从耐用性、稳定性还是性价比来看,它们都表现出色,尤其适合于苛刻环境下的长期使用。因此,强烈推荐在各种电子设备的设计和制造中使用这些电容器。
    如有任何疑问或需进一步的技术咨询,请联系我们的销售团队。

C0402X7R500-153KNP参数

参数
电容值 15nF
容差 ±10%
温度系数 X7R
额定电压 50V
长*宽*高 1mm(长度)*500μm(宽度)
通用封装 0402
安装方式 贴片安装
包装方式 卷带包装

C0402X7R500-153KNP厂商介绍

VENKEL公司是一家全球知名的工业自动化和控制解决方案提供商,专注于为各种工业应用提供高质量的传感器、控制器和执行器。公司的产品广泛应用于汽车、****、食品饮料、制药、化工、能源和水处理等多个领域。

主营产品分类包括:
1. 传感器:包括压力传感器、温度传感器、流量传感器等,用于监测和控制工业过程中的关键参数。
2. 控制器:提供PLC、DCS等控制系统,实现对工业过程的精确控制和管理。
3. 执行器:包括电动执行器、气动执行器等,用于实现对阀门、闸门等设备的精确操作。

VENKEL的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,确保产品性能领先。
2. 质量可靠:严格的质量控制体系,确保产品的稳定性和耐用性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 全球服务网络:在全球范围内设有服务中心,提供快速响应和技术支持。

C0402X7R500-153KNP数据手册

厂牌 PDF简要描述 下载
VENKEL 陶瓷电容 VENKEL C0402X7R500-153KNP C0402X7R500-153KNP数据手册

C0402X7R500-153KNP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0203 ¥ 0.1735
库存: 30000
起订量: 25361 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 173.5
