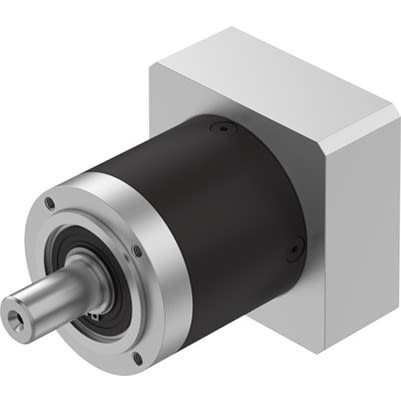

EMGA-80-P-G20-SAS-100

产品分类: 其他工具
厂牌: FESTO
产品描述:
供应商型号: 195601
供应商: 海外现货
标准整包数: 1
FESTO 其他工具 EMGA-80-P-G20-SAS-100

EMGA-80-P-G20-SAS-100概述

    # 齿轮单元 EMGA2 技术手册

    产品简介


    EMGA 系列齿轮单元是 Festo 公司开发的一款适用于伺服电机和步进电机的高性能齿轮单元。这款齿轮单元采用行星齿轮结构(Planetary gear)和直角齿轮结构(Right-angle gear),具有多种不同的齿轮比选择(i=3、5、8、12、20),以满足不同应用场景的需求。其主要功能在于提供高精度的传动比,增强电机的扭矩输出,同时保证长期稳定的运行性能。

    技术参数


    齿轮单元类型及规格
    - 类型:[P] 行星齿轮单元,[A] 直角齿轮单元
    - 齿轮比:可选3:1、5:1、8:1、12:1 和 20:1
    - 密封等级:IP54,具备良好的防尘防水性能
    - 适用电机类型:
    - 伺服电机:EMME-AS, EMMT-AS
    - 步进电机:EMMS-ST
    性能参数
    行星齿轮单元 (Planetary gear)
    | 型号 | 输出扭矩 (Nm) | 最大扭矩 (Nm) | 最大转速 (rpm) | 转动惯量 (kg·cm²) | 最大效率 (%) |
    |
    | EMGA-40-P | 11, 14, 6, 20, 25 | 17.6, 22, 10, 32, 35 | 18,000 | 0.031, 0.019, 0.015, 0.025, 0.026 | 98, 96 |
    | EMGA-60-P | 22, 28, 22, 40, 18 | 35.2, 45, 35.2, 64, 29 | 13,000 | 0.135, 0.078, 0.067, 0.088, 0.118 | 98, 97, 96 |
    | EMGA-80-P | 85, 110, 50, 120 | 136, 176, 80-190, 192-240 | 7,000 | 0.77, 0.45, 0.37, 0.589, 0.406 | 98, 97, 96-97 |
    | EMGA-120-P | 115, 195, 120, 260 | 184, 312, 192-380, 416-520 | 6,500 | 2.63, 1.53, 1.431, 2.224, 1.573 | 98, 97, 96 |
    | EMGA-160-P | 400, 450 | 640, 720 | 6,500 | 12.14, 6.07 | 98 |
    直角齿轮单元 (Right-angle gear)
    | 型号 | 输出扭矩 (Nm) | 最大扭矩 (Nm) | 最大转速 (rpm) | 转动惯量 (kg·cm²) | 最大效率 (%) |
    |
    | EMGA-40-A | 4.5, 7.5, 6, 20 | 7, 12, 10, 32 | 18,000 | 0.049, 0.035, 0.032, 0.048 | 95, 92, 94, 92 |
    | EMGA-60-A | 14, 24, 18, 44 | 22, 38, 29, 70 | 13,000 | 0.394, 0.257, 0.243, 0.391 | 95, 93, 94, 92 |
    | EMGA-80-A | 40, 67, 50, 120 | 64, 107, 80-190, 192-240 | 7,000 | 1.409, 1.017, 0.934, 1.379 | 95, 94, 93 |
    工作环境
    - 工作温度范围:-25°C 到 90°C
    - 防护等级:IP54,具备良好的防尘防水能力
    - 材料合规性:RoHS 合规
    - LABS (PWIS) 合规性:符合 VDMA24364-B2-L 标准

    产品特点和优势


    EMGA 系列齿轮单元具有以下几个显著的优势:
    - 灵活的齿轮比选择:可以根据不同的需求选择适合的齿轮比,如3:1、5:1、8:1、12:1 或 20:1。
    - 持久的润滑:终身润滑设计,减少维护成本,提高系统可靠性。
    - 高精度传动:低扭转回差,确保高精度传动。
    - 优异的性能:具备较高的最大扭矩和效率,能在高负载条件下稳定运行。
    - 广泛的适用性:适用于多种类型的电机,包括伺服电机和步进电机。

    应用案例和使用建议


    应用案例
    - 伺服电机的应用:在自动化控制系统中,使用EMGA-80-P型号的齿轮单元可以提升系统的运动控制精度,特别是在机器人手臂、精密定位设备等领域。
    - 步进电机的应用:在工业自动化设备中,如输送线、包装机,使用EMGA-40-P或EMGA-60-P型号可以提升设备的扭矩输出,从而实现更精准的运动控制。
    使用建议
    - 选择合适的齿轮比:根据实际应用场景选择最合适的齿轮比,以平衡系统性能和成本。
    - 定期检查:由于齿轮单元是精密部件,建议定期检查其磨损情况,确保长期稳定运行。
    - 注意安装环境:避免在潮湿或灰尘较多的环境中使用,以延长使用寿命。

    兼容性和支持


    - 兼容性:适用于Festo公司的伺服电机(如EMME-AS, EMMT-AS)和步进电机(如EMMS-ST)。
    - 支持和服务:Festo公司提供全面的技术支持和售后服务,确保用户能够快速解决问题并获得最佳体验。

    常见问题与解决方案


    1. 问题:齿轮单元的输入和输出速度不匹配。
    - 解决方案:检查电机的额定转速和齿轮单元的齿轮比是否匹配,必要时更换电机或齿轮单元。
    2. 问题:齿轮单元运转时产生噪音。
    - 解决方案:确认齿轮单元是否正确安装,检查是否有异物进入或润滑不足,进行适当的维护和润滑。
    3. 问题:齿轮单元的温度过高。
    - 解决方案:检查工作环境的温度是否超出允许范围,确保散热良好;如果问题持续存在,考虑更换新的齿轮单元。

    总结和推荐


    总体来看,EMGA系列齿轮单元具有高精度、高性能、长寿命等优点,是自动化设备和精密仪器的理想选择。在实际应用中,建议根据具体需求选择合适的齿轮比和型号,并注意维护和保养,以确保长期稳定运行。对于需要高精度和高可靠性的场合,强烈推荐使用EMGA系列齿轮单元。

EMGA-80-P-G20-SAS-100参数

参数
包装方式 散装

EMGA-80-P-G20-SAS-100厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

EMGA-80-P-G20-SAS-100数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO EMGA-80-P-G20-SAS-100 EMGA-80-P-G20-SAS-100数据手册

EMGA-80-P-G20-SAS-100封装设计

查看详情并下载
Symbol
Footprint
3D Model
