QSF-1/8-4-B

产品分类: 其他工具
厂牌: FESTO
产品描述: Festo 螺纹直通 气动接头, QS系列, G 1/8 母转推入式 4 mm, 黄铜制
供应商型号: ET-3431975
供应商: 海外现货
标准整包数: 1

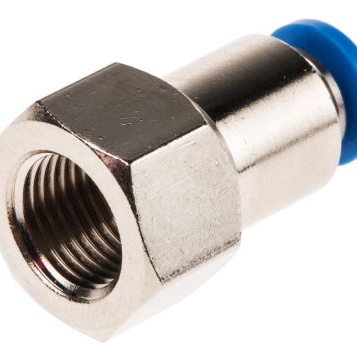

FESTO 其他工具 QSF-1/8-4-B

QSF-1/8-4-B概述


    产品简介

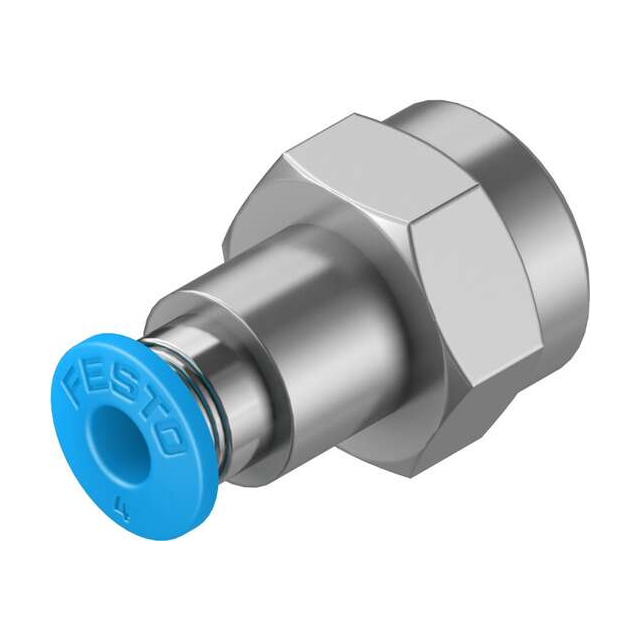

    Push-in Fitting QSF-1/8-4-B
    Push-in fittings, such as the QSF-1/8-4-B, are essential components in pneumatic systems designed to facilitate easy and secure connections between various pneumatic components. This particular fitting is notable for its robust design and wide operational range, making it suitable for applications requiring high reliability and durability. The QSF-1/8-4-B is primarily used in compressed air systems and can also be employed in systems that handle liquid media like water (ice-free).

    技术参数


    - 尺寸:标准型
    - 公称宽度:3 mm
    - 密封类型:涂层
    - 安装位置:任意方向
    - 设计:直通式
    - 包装数量:10个/包
    - 操作原理:推拉式
    - 工作压力(全温度范围):
    - -0.095 MPa ... 0.6 MPa
    - -0.95 bar ... 6 bar
    - -13.775 psi ... 87 psi
    - 温度相关工作压力:
    - -0.095 MPa ... 1.4 MPa
    - -0.95 bar ... 14 bar
    - -13.775 psi ... 203 psi
    - 最大工作介质条件:水,最高0.6 MPa时温度不超过50°C
    - 适用介质:压缩空气(符合ISO 8573-1:2010 [7:-:-]标准)、冰冻水
    - 腐蚀抵抗力等级(CRC):1 - 低腐蚀应力
    - LABS (PWIS)认证:符合VDMA24364-B1/B2-L标准
    - 工作温度范围:-10°C ... 80°C
    - 标称紧固扭矩:7 Nm
    - 紧固扭矩容差:±20%
    - 产品重量:13 g
    - 安装方式:外六角,AF 14
    - 气动连接:
    - 1号口:G1/8内螺纹
    - 2号口:适用于外径为4 mm的气管
    - 释放环颜色:蓝色
    - 材料符合标准:RoHS合规
    - 外壳材料:镀镍黄铜
    - 释放环材料:聚甲醛(POM)
    - 气管密封材料:丁腈橡胶(NBR)
    - 管保持爪材料:高合金不锈钢

    产品特点和优势


    QSF-1/8-4-B具有以下显著特点和优势:
    - 设计坚固:采用推拉式结构,保证了在高压及极端环境下的可靠性。
    - 广泛的适用范围:适合于不同工作介质和温度范围,适用于多种工业场景。
    - 易于安装和维护:外部六角形设计便于工具操作,且具有标准化的紧固扭矩设置,减少了安装过程中的错误。
    - 环保材料:所有材料均符合RoHS标准,确保无毒、安全、环保。
    - 良好的机械强度:由镀镍黄铜制成的外壳提供了优异的机械强度和耐腐蚀性。
    - 灵活多用:可以在任何安装位置上使用,适应性强。

    应用案例和使用建议


    应用案例
    - 工厂自动化系统:QSF-1/8-4-B被广泛应用于工厂自动化生产线上的气动控制系统,确保高效可靠的工作环境。
    - 农业灌溉设备:在需要使用液体输送系统的场景下,该产品能够承受不同介质的压力变化。
    - 食品加工设备:满足食品安全标准要求,确保设备能在不同工作环境下正常运行。
    使用建议
    - 在高压环境下使用时,请遵循制造商规定的最大工作压力限制。
    - 定期检查和紧固连接件,确保密封效果。
    - 根据具体应用需求选择合适的气管尺寸,以避免不必要的泄漏或压力损失。
    - 注意安装过程中不要过度拧紧,以免损坏组件。


    兼容性和支持


    QSF-1/8-4-B具有良好的兼容性,可以与其他标准的G1/8螺纹接口配件兼容。Festo公司提供全面的技术支持和售后服务,用户可通过官方网站获取详细的安装指南、维修手册和技术咨询。同时,该产品也经过严格的质量控制,保证每一批次的出货都符合高行业标准。

    常见问题与解决方案


    - 问题1:安装过程中出现泄露
    - 解决方案:请检查气管是否已正确安装,确认管接头完全插入并拧紧至标称紧固扭矩范围内。

    - 问题2:连接不稳固
    - 解决方案:检查是否有足够的紧固扭矩,同时确保没有异物卡在气管或接头内部影响连接。

    - 问题3:产品表面生锈
    - 解决方案:检查产品是否存放在潮湿环境中,必要时可使用防锈油进行处理。

    总结和推荐


    QSF-1/8-4-B Push-in Fitting是一款值得信赖的高性能产品,具有出色的耐用性和广泛的适用范围。无论是在恶劣的工作环境还是在要求苛刻的应用场景中,它都能提供可靠的连接保障。鉴于其优秀的品质、稳定性和易于维护的特点,我们强烈推荐此产品用于各种工业自动化及设备制造项目中。

QSF-1/8-4-B参数

参数
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

QSF-1/8-4-B厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSF-1/8-4-B数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QSF-1/8-4-B QSF-1/8-4-B数据手册
