首页  >  产品百科  >  QST-10-8

QST-10-8

产品分类: 其他工具
厂牌: FESTO
产品描述: Festo 快插三通 气动接头, QST系列, 推入式 10 mm转推入式 10 mm, PBT的制
供应商型号: 3432090
供应商: 海外现货
标准整包数: 1

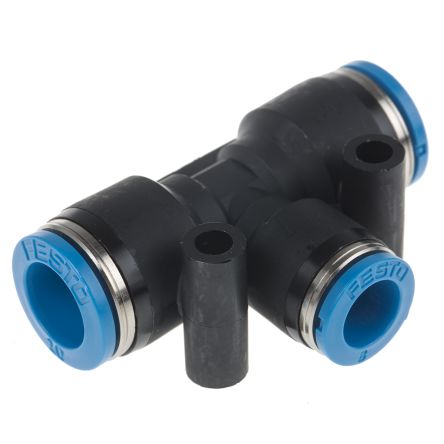

FESTO 其他工具 QST-10-8

QST-10-8概述

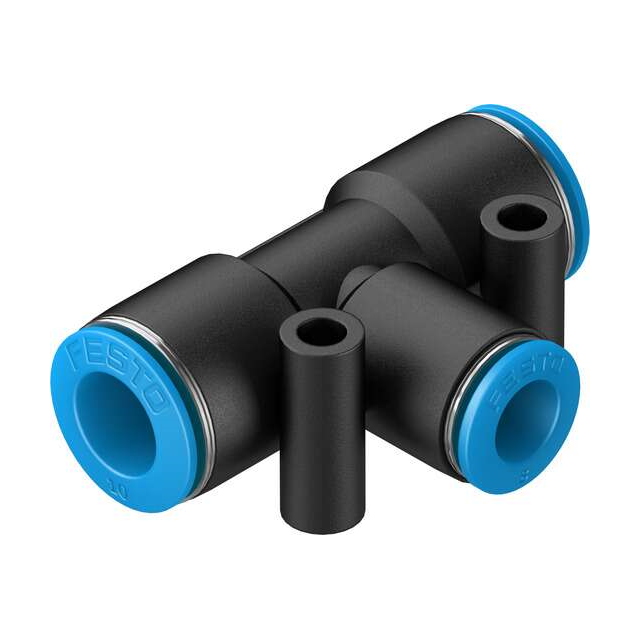

    Push-in T-Connector QST-10-8 技术手册解析

    产品简介


    Push-in T-connector(QST-10-8)是一种专为压缩空气管路连接设计的电子元器件。它的主要功能是在需要分支的地方将一根气管分成两根独立的气管,适用于自动化生产线、机械设备、工厂自动化等领域。产品型号为QST-10-8,由Festo公司生产。

    技术参数


    | 参数 | 值 |

    | 尺寸 | 标准 |
    | 标称宽度 | 4.9 mm |
    | 安装位置 | 任意 |
    | 设计 | T形 |
    | 包装数量 | 10 |
    | 结构设计 | 推拉原理 |
    | 操作压力(全温度范围) | -0.095 MPa...0.6 MPa / -0.95 bar...6 bar / -13.775 psi...87 psi |
    | 温度相关操作压力 | -0.095 MPa...1.4 MPa / -0.95 bar...14 bar / -13.775 psi...203 psi |
    | 水的最大操作压力 | 0.6 MPa(最高50°C) |
    | 操作介质 | 压缩空气(ISO 8573-1:2010 [7:-:-]) |
    | 液体介质 | 无冰水 |
    | 操作和先导介质 | 可带油润滑操作 |
    | 腐蚀抵抗等级 | 1级 - 低腐蚀应力 |
    | LABS (PWIS) 符合性 | VDMA24364-B1/B2-L |
    | 环境温度 | -10°C...80°C |
    | 重量 | 23 g |
    | 出口数 | 2个 |
    | 供应管线数 | 1个 |
    | 气动接口 1 | 适合外径10 mm的气管 |
    | 气动接口 2 | 适合外径8 mm的气管 |
    | 解锁环颜色 | 蓝色 |
    | 材料说明 | 符合RoHS标准 |
    | 外壳材料 | PBT |
    | 解锁环材料 | POM |
    | 气管密封材料 | NBR |
    | 气管保持爪材料 | 高合金不锈钢 |

    产品特点和优势


    1. 结构紧凑:采用推拉原理设计,安装方便快捷,结构简单。
    2. 宽温域适应性:可以在-10°C至80°C的环境中稳定工作。
    3. 高可靠性:经过严格的测试,具有良好的耐用性和抗腐蚀性。
    4. 便捷操作:解锁环的设计使得气管连接和断开都极为简便。
    5. 高安全等级:符合ISO和VDMA的标准,确保使用过程中的安全性。

    应用案例和使用建议


    - 应用案例:广泛应用于自动化生产设备中,特别是在需要分叉气流的地方,如气缸控制、气动工具等。
    - 使用建议:由于它的工作温度范围较广,在低温环境下使用时需特别注意保证气管内部没有结冰;在高温条件下则要确保气压不超过限制值。另外,为了延长使用寿命,建议定期检查气管的密封情况。

    兼容性和支持


    该产品适用于多种标准的气动系统,并且提供了较为详尽的技术文档支持。Festo公司提供专业的技术支持团队,可解答用户的任何疑问并提供必要的维护服务。

    常见问题与解决方案


    1. 问题:气管连接不稳定。
    - 解决办法:检查气管和T型接头的配合是否紧密,必要时更换新的密封圈。
    2. 问题:长期使用后发现泄露。
    - 解决办法:检查所有连接处是否有磨损或损坏,如有必要,重新安装并涂上适当的润滑剂。
    3. 问题:操作时出现异常噪音。
    - 解决办法:检查气管内是否有杂物,清洁内部管道后重新连接。

    总结和推荐


    QST-10-8 Push-in T-connector 是一款可靠且高效的气管分叉装置,特别适用于工业自动化领域。它的高安全性、优异的操作性能和广泛的适用范围使其在市场上具有较高的竞争力。建议对于需要分叉气流的应用场合优先考虑此产品。

QST-10-8参数

参数
安装方式 底座安装
包装方式 散装

QST-10-8厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QST-10-8数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QST-10-8 QST-10-8数据手册

QST-10-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
