QSTL-3/8-12

产品分类: 其他工具
厂牌: FESTO
产品描述:
供应商型号: 2716866
供应商: 海外现货
标准整包数: 10
FESTO 其他工具 QSTL-3/8-12

QSTL-3/8-12概述

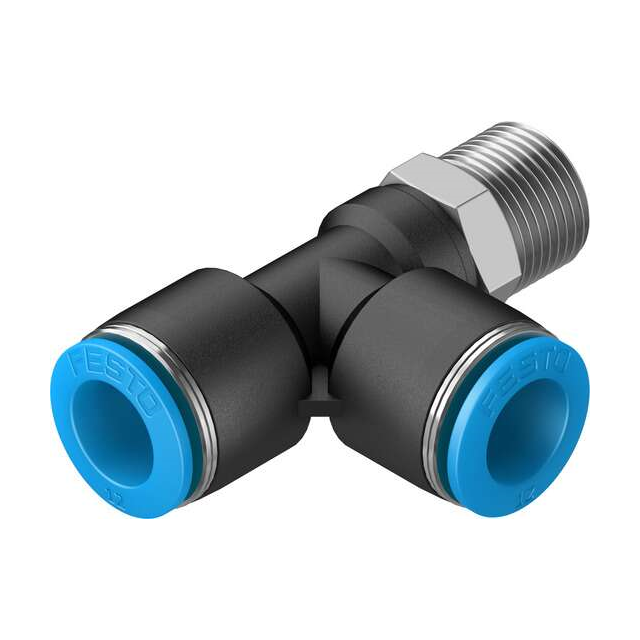

    Push-in T-Fitting QSTL-3/8-12 技术手册解析

    产品简介


    Push-in T-fitting QSTL-3/8-12 是一种用于压缩空气和液体管路连接的电子元器件。它主要应用于气动控制系统、工业自动化系统及清洁室环境中。该产品采用耐用材料制成,能够承受一定的温度和压力变化,确保可靠稳定的管路连接。

    技术参数


    - 尺寸标准:符合标准规格
    - 公称宽度:10 mm
    - 密封形式:螺纹插头涂层
    - 安装位置:任意位置
    - 结构设计:L型设计,带额外推入式连接
    - 包装数量:每包10个
    - 工作压力范围:-0.095 MPa 至 0.6 MPa(-0.95 bar 至 6 bar;-13.775 psi 至 87 psi)
    - 温度依赖性工作压力范围:-0.095 MPa 至 1.4 MPa(-0.95 bar 至 14 bar;-13.775 psi 至 203 psi)
    - 介质:压缩空气(符合ISO 8573-1:2010 [7:-:-]标准)、水(无冰)
    - 操作和主介质:可进行油润滑操作
    - 耐腐蚀等级:1级(低腐蚀应力)
    - VBG认证:符合VDMA24364-B1/B2-L标准
    - 洁净室等级:ISO 14644-1 Class 4
    - 工作环境温度:-10 °C 至 80 °C
    - 紧固扭矩:15.5 Nm(± 20% 容差)
    - 产品重量:48 g
    - 接口数:2个出气口,1个进气口
    - 安装类型:外部六角形,AF 17
    - 气动连接:R3/8外部螺纹,12 mm外径气动管
    - 释放环颜色:蓝色
    - 螺纹插头材料:镀镍黄铜
    - 材料兼容性:RoHS合规
    - 外壳材料:聚对苯二甲酸丁二醇酯(PBT)
    - 释放环材料:聚甲醛(POM)
    - 管塞材料:丁腈橡胶(NBR)
    - 管保持爪材料:高合金不锈钢

    产品特点和优势


    - 结构设计:Push-in T-fitting QSTL-3/8-12 采用耐用材料和L型设计,能够在广泛的温度和压力范围内稳定运行。
    - 安装灵活性:可以灵活安装在不同位置,便于系统设计和布局。
    - 高压承载能力:能够在高达1.4 MPa的压力下正常工作,满足大多数工业应用的需求。
    - 洁净室兼容性:适用于ISO 14644-1 Class 4洁净室,确保高清洁度要求的应用环境。
    - 安全可靠:符合VDMA24364-B1/B2-L标准,具有良好的抗腐蚀性和可靠性。

    应用案例和使用建议


    - 应用案例:适用于气动控制系统、工业自动化系统及清洁室环境。
    - 使用建议:
    - 在选择合适的管道材料时,建议使用符合NBR标准的密封材料以确保长期可靠连接。
    - 在安装过程中,建议按照规定的紧固扭矩值(15.5 Nm ± 20%)进行操作,避免过紧或过松。
    - 为了防止冷凝水进入系统,建议在寒冷条件下使用前进行适当的预热处理。
    - 建议定期检查和维护,以确保系统的长期稳定运行。

    兼容性和支持


    - 兼容性:该产品与市场上常见的气动控制系统和管道系统兼容。
    - 支持和维护:Festo提供全面的技术支持和售后服务,包括产品手册、安装指南和技术咨询。

    常见问题与解决方案


    - 问题1:如何正确选择紧固扭矩?
    - 解决方案:遵循产品手册中的建议,使用合适的工具将紧固扭矩控制在15.5 Nm ± 20%范围内。
    - 问题2:如何避免因温度波动引起的泄漏?
    - 解决方案:使用耐高温密封材料,同时确保正确的安装和紧固程序。
    - 问题3:如何清洗和保养产品?
    - 解决方案:根据制造商提供的指导,定期清洗并更换可能受损的部件,以确保产品的长久使用寿命。

    总结和推荐


    Push-in T-fitting QSTL-3/8-12 在设计上考虑了广泛的工作条件,具备优异的性能和可靠的连接稳定性。它的L型设计和多用途适用性使其成为气动控制系统和清洁室应用的理想选择。我们强烈推荐使用这款产品,特别是在需要高度可靠和稳定的气动连接场合。

QSTL-3/8-12参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

QSTL-3/8-12厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSTL-3/8-12数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QSTL-3/8-12 QSTL-3/8-12数据手册

QSTL-3/8-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
