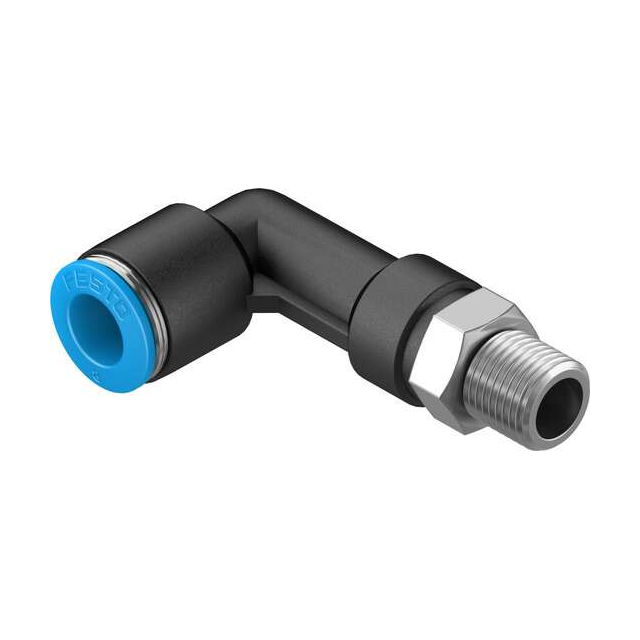

QSLL-1/8-8

产品分类: 其他工具
厂牌: FESTO
产品描述: Festo 螺纹弯头 气动接头, QS系列, R 1/8 公转推入式 8 mm, PBT的制
供应商型号: ET-3432039
供应商: 海外现货
标准整包数: 1
FESTO 其他工具 QSLL-1/8-8

QSLL-1/8-8概述


    产品简介


    Push-in L-fitting, long(型号:QSLL-1/8-8)是一种适用于压缩空气系统和水系统的电子元器件。其主要功能是连接和调节气动和液压管路,适用于多种工业应用。本产品广泛应用于自动化控制、工厂自动化、汽车制造等领域,确保各种工业设备运行稳定高效。

    技术参数


    | 参数名称 | 数值 |

    | 规格 | 6mm |
    | 螺纹塞密封类型 | 镀层 |
    | 安装位置 | 任意 |
    | 设计 | L形,长型 |
    | 结构设计 | 按压式原理 |
    | 工作压力(全温度范围) | -0.095 MPa ~ 0.6 MPa |
    | 工作压力(全温度范围) | -0.95 bar ~ 6 bar |
    | 工作压力(全温度范围) | -13.775 psi ~ 87 psi |
    | 温度相关的工作压力(全温度范围) | -0.095 MPa ~ 1.4 MPa |
    | 温度相关的工作压力(全温度范围) | -0.95 bar ~ 14 bar |
    | 温度相关的工作压力(全温度范围) | -13.775 psi ~ 203 psi |
    | 额定工作压力(最大50°C时) | 0.6 MPa |
    | 运行介质 | 压缩空气(符合ISO 8573-1:2010标准)
    水(无冰) |
    | 运行和引导介质 | 允许油润滑 |
    | 腐蚀等级(CRC) | 1级 - 低腐蚀应力 |
    | LABS (PWIS)符合性 | VDMA24364-B1/B2-L |
    | 清洁室等级 | 符合ISO 14644-1的4级 |
    | 环境温度 | -10°C ~ 80°C |
    | 额定拧紧扭矩 | 7 Nm |
    | 拧紧扭矩公差 | ±20% |
    | 产品重量 | 16 g |
    | 安装类型 | 外六角,AF 12 |
    | 气动接口1(外螺纹) | R1/8 |
    | 气动接口2(管材直径) | 8 mm |
    | 释放环颜色 | 蓝色 |
    | 螺纹塞材料 | 黄铜,镀镍 |
    | 材料合规性说明 | 符合RoHS标准 |
    | 外壳材料 | PBT |
    | 释放环材料 | POM |
    | 管道密封材料 | NBR |
    | 管材夹持爪材料 | 高合金不锈钢 |

    产品特点和优势


    1. 推入式安装:通过按压方式快速简便地安装,无需额外工具。
    2. 广泛适用性:适合多种安装位置及多种运行介质,包括压缩空气和水。
    3. 高耐腐蚀性:具备良好的抗腐蚀能力,适用于严苛的工业环境。
    4. 高精度扭矩:额定拧紧扭矩为7Nm,允许±20%的公差,确保长期稳定性和安全性。
    5. 符合多种认证标准:如VDMA24364-B1/B2-L标准,以及清洁室等级认证。

    应用案例和使用建议


    应用案例
    本产品常用于自动化生产线中的气动控制系统,例如气缸、气动阀门等的连接与调节。同时,在工厂自动化中,这种类型的L-fitting也常用于气动工具的连接,确保生产过程的顺畅进行。
    使用建议
    - 在选择安装位置时,要考虑到操作的便利性和系统的整体布局。
    - 安装前需检查接头处是否有灰尘、杂质等,以避免影响密封效果。
    - 操作过程中,应严格按照额定拧紧扭矩进行操作,以保证安装的稳固性和可靠性。
    - 对于不同类型的介质(如压缩空气和水),需要根据具体应用场景选择合适的安装方式。

    兼容性和支持


    本产品与大多数标准的气动和液压元件兼容,可以轻松集成到现有的系统中。Festo公司提供了全面的技术支持和售后服务,确保客户在使用过程中遇到问题时能够得到及时的帮助和解决方案。

    常见问题与解决方案


    1. 问题:安装后发现泄漏
    - 解决方法:检查螺纹是否已正确拧紧,确认没有杂质堵塞。
    2. 问题:接头在高压环境下出现损坏
    - 解决方法:确保安装时使用正确的扭矩,并避免超负荷运行。
    3. 问题:在某些介质下无法正常工作
    - 解决方法:更换为适用于该介质的密封件或其他合适配件。

    总结和推荐


    Push-in L-fitting, long(型号:QSLL-1/8-8)凭借其出色的结构设计、广泛的适用范围和卓越的性能表现,在各类工业应用中展现出强大的竞争力。尤其在自动化控制和工厂自动化领域,这款产品的可靠性和稳定性得到了广泛认可。因此,我们强烈推荐这一款电子元器件产品给需要高效、稳定连接和调节气动或液压管路的用户。

QSLL-1/8-8参数

参数
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

QSLL-1/8-8厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSLL-1/8-8数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QSLL-1/8-8 QSLL-1/8-8数据手册

QSLL-1/8-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
