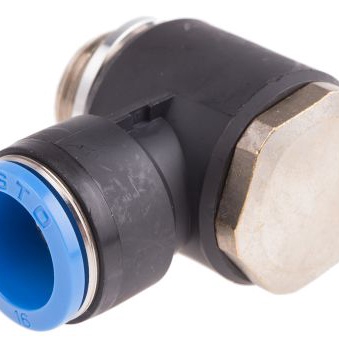

QSLV-G1/2-16

产品分类: 其他工具
厂牌: FESTO
产品描述: Festo 螺纹弯头 气动接头, QS系列, G 1/2 公转推入式 16 mm, PBT的制
供应商型号: 3432241
供应商: 海外现货
标准整包数: 1
FESTO 其他工具 QSLV-G1/2-16

QSLV-G1/2-16概述


    产品简介


    Festo AG & Co. KG的QSLV-G1/2-16是一款专为工业自动化应用设计的Push-in/threaded L-fitting(快速接头)。这种类型的接头主要用于气动系统中的压缩空气管路连接。QSLV-G1/2-16的主要功能是实现快速、可靠的管路连接,以确保气动系统的高效运行。该产品广泛应用于各种自动化设备、机器人、包装机械、物流系统等领域,能够提高生产效率并减少维护成本。

    技术参数


    - 尺寸: 标准型
    - 公称直径: 8.1 mm
    - 密封方式: 密封圈
    - 安装方向: 任意方向
    - 包装规格: 1件/包
    - 结构设计: 推拉式原理
    - 工作压力: 完整温度范围内的最大工作压力为-0.95至6巴,温度相关的最大工作压力为-0.95至14巴
    - 工作介质: 压缩空气,符合ISO8573-1:2010标准;水(根据制造商声明),请访问www.festo.com
    - 耐腐蚀等级: CRC 1 - 低腐蚀应力
    - 工作温度: -10°C至80°C
    - 海上认证: 参见证书
    - 拧紧扭矩: 公称拧紧扭矩为26牛米,允许公差±20%
    - 重量: 115克
    - 管路连接:
    - 管路1: 外螺纹G1/2
    - 管路2: 适合外径为16毫米的管材
    - 释放环颜色: 蓝色
    - 材料符合标准: 符合RoHS标准
    - 材料说明:
    - 机壳材料: PBT
    - 释放环材料: POM
    - 管材密封材料: NBR
    - 管材固定爪材料: 高合金钢,非腐蚀性

    产品特点和优势


    QSLV-G1/2-16接头的主要特点包括:
    - 高可靠性: 使用推拉式设计确保快速可靠的连接,减少了泄漏的风险。
    - 广泛的适用性: 能够适应各种安装方向,适用于多种复杂环境下的管路连接。
    - 高效的管路连接: 设计紧凑且易于操作,适合快速组装和拆卸。
    - 良好的耐腐蚀性: 具有CRC 1级耐腐蚀性,适用于工业环境中各种恶劣条件。
    - 轻量化的结构: 产品仅重115克,有助于减轻整体系统的重量。
    - 安全认证: 符合多项国际标准(如ISO8573-1:2010),确保安全可靠的操作。
    - 材料选择: 使用PBT、POM、NBR等高品质材料,保证长期稳定性能。
    这些特点使QSLV-G1/2-16成为自动化设备和系统中不可或缺的重要组件,提升了整体的性能和耐用性,具有较强的市场竞争力。

    应用案例和使用建议


    应用案例
    QSLV-G1/2-16接头已成功应用于多个工业自动化项目中,包括汽车制造、食品加工和物流运输等行业。例如,在汽车制造厂中,它用于快速连接气动工具,提升生产线效率;在食品加工过程中,用于压缩空气管道的连接,保障卫生标准。
    使用建议
    为了确保QSLV-G1/2-16接头的最佳性能,以下是一些建议:
    1. 正确安装: 在拧紧接头时,需注意拧紧扭矩应在公称拧紧扭矩26牛米的基础上保持±20%的容差范围。
    2. 检查密封性: 定期检查接头的密封性能,避免因磨损或老化导致泄漏。
    3. 适当维护: 定期清洁接头,防止尘埃和其他杂质影响其性能。
    4. 选择合适的工作介质: 选择合适的压缩空气或水作为工作介质,确保不会对材料造成损坏。
    5. 监控工作环境: 在极端条件下(如低温或高温环境)应采取适当的防护措施,保护接头正常工作。

    兼容性和支持


    QSLV-G1/2-16接头与大多数工业标准接口兼容,特别是G1/2的螺纹连接。Festo AG & Co. KG为客户提供全面的技术支持和服务,包括安装指南、故障排除帮助以及保修服务。此外,用户还可以通过Festo官方网站获取更多技术支持信息和文档资料。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接头安装后出现泄漏 | 检查拧紧扭矩是否符合要求,并确保密封圈没有损坏或缺失。必要时更换新的密封圈。 |
    | 接头松动 | 重新调整拧紧扭矩至规定的范围内。 |
    | 接头难以拆卸 | 使用适当的工具(如专用扳手)轻轻拆卸。避免过度用力导致损坏。 |

    总结和推荐


    总体而言,QSLV-G1/2-16是一款高性能的气动管路连接解决方案。它的紧凑设计、可靠性能和广泛的应用范围使其成为工业自动化领域的理想选择。如果您需要一种快速、安全且易于维护的管路连接方案,QSLV-G1/2-16无疑是一个值得推荐的产品。无论是新建自动化系统还是升级现有设备,这款接头都能提供卓越的表现和长久的使用寿命。

QSLV-G1/2-16参数

参数
安装方式 螺纹安装

QSLV-G1/2-16厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSLV-G1/2-16数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QSLV-G1/2-16 QSLV-G1/2-16数据手册
