CPVSC1-M5H-N-H-Q4O

产品分类: 其他工具
厂牌: FESTO
产品描述:
供应商型号: 2786569
供应商: 海外现货
标准整包数: 1
FESTO 其他工具 CPVSC1-M5H-N-H-Q4O

CPVSC1-M5H-N-H-Q4O概述

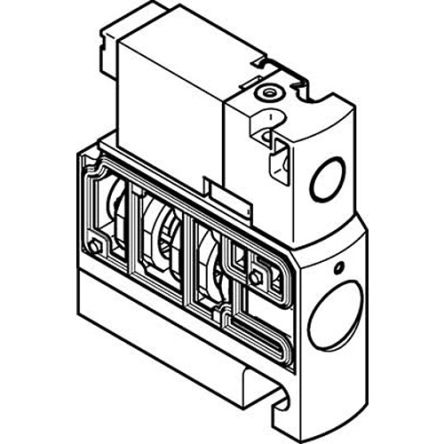

    空气电磁阀CPVSC1-M5H-N-H-Q4O 技术手册

    1. 产品简介


    产品名称: 空气电磁阀
    型号: CPVSC1-M5H-N-H-Q4O
    型号代码: 547391
    本款空气电磁阀是Festo公司的创新之作,主要用于控制压缩空气的流通路径。它适用于各种工业自动化系统和设备中,如工厂自动化生产线、机器人手臂控制系统以及包装机械等。

    2. 技术参数


    | 参数 | 值 |

    | 阀门功能 | 3/2位、常开、单稳态 |
    | 操作类型 | 电控 |
    | 阀门尺寸 | 10 mm |
    | 标准额定流量 | 170 l/min |
    | 气动接口 | QS-4 |
    | 工作电压 | 12V DC |
    | 工作压力范围 | -0.09 MPa ... 0.7 MPa(-0.9 bar ... 7 bar) |
    | 结构设计 | 活塞式闸阀 |
    | 复位方式 | 气动弹簧复位 |
    | 认证 | cULus - Recognized (OL) |
    | 防护等级 | IP40 |
    | 排气功能 | 无流量控制选项 |
    | 密封原理 | 软密封 |
    | 安装位置 | 任意位置 |
    | 手动覆盖 | 非保持型手动覆盖 |
    | 控制类型 | 引导控制 |
    | 引导气源接口 | 外置 |
    | 流向 | 不可逆 |
    | 引导压力 | 0.3 MPa ... 0.7 MPa(3 bar ... 7 bar) |
    | 开关时间 | 10 ms(关闭状态),10 ms(开启状态) |
    | 最大正测试脉冲 | 500 µs(信号为0时) |
    | 最大负测试脉冲 | 400 µs(信号为1时) |
    | 线圈特性 | 12V DC: 1.0 W |
    | 工作介质 | 压缩空气(符合ISO 8573-1:2010 [7:4:4]标准) |
    | 振动耐受性 | 符合FN 942017-4和EN 60068-2-6运输测试标准 |
    | 冲击耐受性 | 符合FN 942017-5和EN 60068-2-27冲击测试标准 |
    | 腐蚀耐受性 | CRC 1 - 低腐蚀应力 |
    | LABS (PWIS) 一致性 | VDMA24364-B2-L |
    | 介质温度 | -5 °C ... 50 °C |
    | 环境温度 | -5 °C ... 50 °C |
    | 产品重量 | 30.5 g |
    | 电气连接 | 2针插头 |
    | 安装方式 | 通孔安装 |
    | 引导排气口 | 82/84共用口 |
    | 气动接口1 | 共用口 |
    | 气动接口2 | QS-4 |
    | 气动接口3/5 | 共用口 |

    3. 产品特点和优势


    1. 可靠耐用: 该阀门采用了高品质的材料和精密的设计,确保了长时间稳定运行。
    2. 广泛适用性: 适用于多种工业自动化应用场景,包括但不限于工厂自动化生产线、机器人控制系统及包装机械。
    3. 高精度控制: 快速响应时间和较小的开关时间差保证了高精度控制。
    4. 多功能: 支持引导控制、外部引导气源接口等,满足不同应用场景的需求。
    5. 安全认证: 通过了cULus等安全认证,确保在各种环境下的安全使用。

    4. 应用案例和使用建议


    应用场景:
    1. 机器人控制系统: 在机械臂等自动化设备中,用于精确控制气缸的动作,实现精准定位和操作。
    2. 包装机械: 用于控制包装过程中的气动元件,提高生产效率和产品质量。
    3. 装配线: 用于气动工具的开关控制,提高装配线的工作效率和安全性。
    使用建议:
    1. 定期检查: 定期检查密封件和其他关键部件的状态,确保系统的正常运行。
    2. 清洁维护: 在高温环境下使用时,注意保持电磁阀的清洁,避免尘埃进入影响其性能。
    3. 适当负载: 确保操作负载在阀门的额定值内,以防止过载导致的损坏。

    5. 兼容性和支持


    - 兼容性: 本电磁阀与多种气动系统和设备兼容,包括常见的气动缸和气动工具。
    - 技术支持: Festo公司提供全面的技术支持,包括安装指导、故障诊断和维护保养服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 阀门不动作 | 检查供电电压是否符合要求,确认接线无误;检查阀门是否存在物理阻塞。 |
    | 动作迟缓 | 清理或更换过滤器,确保介质干燥清洁;检查气路是否有泄漏。 |
    | 密封不良 | 更换密封圈;清洁接口部位,确保接口无污垢。 |

    7. 总结和推荐


    CPVSC1-M5H-N-H-Q4O空气电磁阀是一款性能卓越、用途广泛的自动化控制元件。它的高精度、快速响应和可靠的耐用性使其在多个行业领域中表现出色。我们强烈推荐在需要精确控制气流的应用场景中使用此款电磁阀,以确保系统的高效和稳定运行。

CPVSC1-M5H-N-H-Q4O参数

参数
安装方式 底座安装
包装方式 散装

CPVSC1-M5H-N-H-Q4O厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

CPVSC1-M5H-N-H-Q4O数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO CPVSC1-M5H-N-H-Q4O CPVSC1-M5H-N-H-Q4O数据手册
