CPE24-M2H-5/3B-QS-10

产品分类: 其他工具
厂牌: FESTO
产品描述:
供应商型号: 2785313
供应商: 海外现货
标准整包数: 1
FESTO 其他工具 CPE24-M2H-5/3B-QS-10

CPE24-M2H-5/3B-QS-10概述


    产品简介

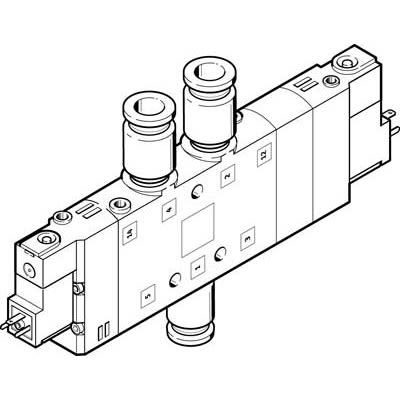

    气动电磁阀 CPE24-M2H-5/3B-QS-10
    气动电磁阀是一种常见的控制装置,广泛应用于自动化生产线、工业机器人及各类机电控制系统中。型号为CPE24-M2H-5/3B-QS-10的气动电磁阀,属于5/3位电磁阀,主要用于气动系统的控制,具有压紧功能,能够在各种复杂的工作环境中稳定运行。本产品适用于需要高精度和可靠性的工业应用场景。

    技术参数


    - 产品编号:170311
    - 阀功能:5/3,压紧
    - 操作方式:电气
    - 宽度:24 mm
    - 标准额定流量:1250 l/min
    - 气动工作口:QS-10
    - 操作电压:110V AC
    - 操作压力范围:0.25 MPa...1 MPa (2.5 bar...10 bar)
    - 结构设计:活塞闸阀
    - 复位方式:机械弹簧
    - 认证:c UL us - Recognized (OL),DNV-TAA000032X,UL MH19482
    - 防护等级:IP65
    - 密封原理:软密封
    - 安装位置:任意
    - 手动控制:通过附件进行锁定或非锁定
    - 控制类型:先导式
    - 先导气源接口:内部
    - 流向:不可逆
    - 切换时间(关):55 ms
    - 切换时间(开):25 ms
    - 工作周期:100%
    - 最大正向脉冲信号时长:3300 µs
    - 最大反向脉冲信号时长:3100 µs
    - 线圈特性:110 V AC: 50/60 Hz,初始功率3.0 VA,保持功率2.4 VA
    - 电压波动范围:-15% / +10%
    - 工作介质:压缩空气(符合ISO 8573-1:2010 [7:4:4])
    - 振动测试:运输应用测试,按FN 942017-4和EN 60068-2-6标准进行
    - 冲击测试:按FN 942017-5和EN 60068-2-27标准进行
    - 腐蚀测试:腐蚀应力等级2
    - 材料合规性:RoHS标准
    - 密封材料:NBR
    - 外壳材料:压铸铝

    产品特点和优势


    CPE24-M2H-5/3B-QS-10气动电磁阀具有以下显著优势:
    - 高精度控制:精准的电气控制使阀体在高压环境下也能可靠工作。
    - 广泛的适用性:可应用于多种工业自动化系统,特别是在需要精密控制的场合。
    - 坚固耐用:采用压铸铝外壳和NBR密封材料,提供良好的抗腐蚀和耐久性能。
    - 高可靠性:经过多项严格测试,确保在恶劣工况下也能保持稳定工作。
    - 易于维护:所有连接均为标准接口,方便日常维护和更换。

    应用案例和使用建议


    应用案例
    CPE24-M2H-5/3B-QS-10广泛应用于食品加工、化工生产、汽车制造等领域。例如,在汽车制造过程中,该电磁阀可以用于控制气缸的动作,实现精确的定位和调节。
    使用建议
    - 在使用前请确保系统内无杂质,以免堵塞阀门导致故障。
    - 为了延长使用寿命,请定期检查并清洁阀门和管路。
    - 安装时需注意确保气源干燥、无油污,以减少磨损。

    兼容性和支持


    CPE24-M2H-5/3B-QS-10与多种标准气动配件兼容,如QS-10接头等。制造商提供详尽的技术文档和支持服务,确保用户能够顺利安装和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 阀门无法正常开启 | 检查电源连接和气源状态;清洁阀门内部。 |
    | 动作迟缓 | 调整电压波动范围;清洁或更换密封件。 |
    | 泄漏 | 检查密封材料;确保正确安装。 |

    总结和推荐


    综上所述,CPE24-M2H-5/3B-QS-10气动电磁阀以其高精度、高可靠性和广泛应用领域,成为许多工业自动化项目中的理想选择。其优秀的耐用性和易于维护的特点,使其在市场上具有很强的竞争力。强烈推荐在需要高性能气动控制的应用中选用此产品。

CPE24-M2H-5/3B-QS-10参数

参数
安装方式 底座安装
包装方式 散装

CPE24-M2H-5/3B-QS-10厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

CPE24-M2H-5/3B-QS-10数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO CPE24-M2H-5/3B-QS-10 CPE24-M2H-5/3B-QS-10数据手册
