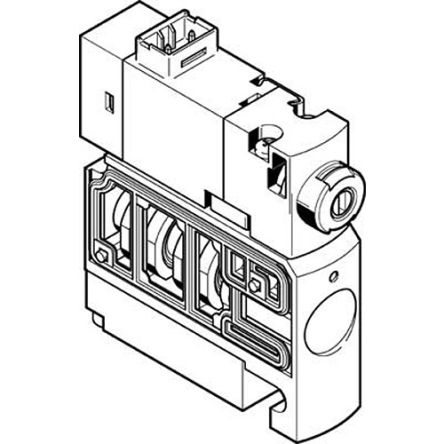

CPVSC1-M1LH-D-T-Q3C

产品分类: 其他工具
厂牌: FESTO
产品描述:
供应商型号: 2786478
供应商: 海外现货
标准整包数: 1
FESTO 其他工具 CPVSC1-M1LH-D-T-Q3C

CPVSC1-M1LH-D-T-Q3C概述

    空气电磁阀(CPVSC1-M1LH-D-T-Q3C)技术手册

    产品简介


    空气电磁阀是一种常用的气动控制元件,广泛应用于工业自动化、机械设备、工厂自动化系统等领域。本文所讨论的产品型号为CPVSC1-M1LH-D-T-Q3C,属于2/2双位电磁阀,主要用于压缩空气的开关控制。其典型的应用场景包括气动驱动装置、生产线自动化控制、机器人等设备的气动控制系统。

    技术参数


    | 参数项 | 规格 |

    | 阀门功能 | 2/2,常闭,单稳态 |
    | 操作方式 | 电气操作 |
    | 阀门尺寸 | 10mm |
    | 标准额定流量 | 150 L/min |
    | 气动工作端口 | QS-3 |
    | 操作电压 | 24V DC |
    | 工作压力 | -0.09MPa ... 0.7MPa (-0.9bar ... 7bar) |
    | 结构设计 | 活塞式阀门 |
    | 复位方式 | 气动弹簧 |
    | 防护等级 | IP40 |
    | 排气功能 | 无流量控制选项 |
    | 密封原理 | 软密封 |
    | 安装位置 | 任意 |
    | 手动复位 | 有锁定机构和非锁定机构 |
    | 控制类型 | 引导式控制 |
    | 引导气源端口 | 外置 |
    | 流向控制 | 不可逆 |
    | 信号状态显示 | LED灯 |
    | 引导压力 | 0.3MPa ... 0.7MPa (3bar ... 7bar) |
    | 切断时间 | 10ms |
    | 开启时间 | 10ms |
    | 线圈特性 | 24V DC: 1.0W |
    | 工作介质 | 符合ISO 8573-1:2010 [7:4:4]标准的压缩空气 |
    | 振动抗性 | 符合FN 942017-4 和 EN 60068-2-6 标准 |
    | 冲击抗性 | 符合FN 942017-5 和 EN 60068-2-27 标准 |
    | 腐蚀等级 | 1 - 低腐蚀应力 |
    | LABS (PWIS) 认证 | 符合VDMA24364-B2-L标准 |
    | 介质温度 | -5°C ... 50°C |
    | 环境温度 | -5°C ... 50°C |
    | 重量 | 30.5g |
    | 电气连接 | 2针插头 |
    | 安装类型 | 通孔安装 |
    | 引导排气端口 | 82/84 共用端口 |
    | 气动接口1 | 共用端口 |
    | 气动接口2 | QS-3 |
    | 气动端口3/5 | 共用端口 |
    | 气动接口4 | QS-3 |

    产品特点和优势


    1. 高度可靠的单稳态控制:此电磁阀具有出色的稳定性和可靠性,在大多数自动化应用中能够提供精准和稳定的控制效果。
    2. 广泛的适用范围:该产品的工作环境温度范围广,可以适应不同的工作条件。
    3. 高性能控制特性:其切换速度非常快,仅为10毫秒,可以实现快速响应。
    4. 高防护等级:IP40防护等级使电磁阀能够在恶劣环境中可靠运行。
    5. 良好的兼容性:该电磁阀适用于多种不同的气动系统,并且易于集成到现有设备中。

    应用案例和使用建议


    应用案例
    - 工业自动化系统:用于自动化生产线上的气动执行器控制,确保操作的一致性和精确性。
    - 机器人手臂:引导气源用于控制机器人的抓手或其他运动部件。
    - 包装机械:通过气动阀门控制气缸的动作,实现高效而精确的产品包装。
    使用建议
    1. 安装注意事项:确保正确接线和安装时要根据设备手册进行,以防止意外损坏。
    2. 操作压力管理:在设计气动回路时,注意操作压力应在制造商规定的范围内。
    3. 定期维护:由于工作环境多变,建议定期检查并维护电磁阀,确保其始终处于最佳工作状态。

    兼容性和支持


    - 兼容性:CPVSC1-M1LH-D-T-Q3C与各种气动元件和其他相关设备有很好的兼容性,如传感器、控制器和气缸。
    - 支持和维护:Festo公司为其产品提供全面的技术支持和售后服务。客户可通过官方渠道获取详细的技术文档、安装指南和故障排除支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电磁阀不动作 | 检查供电电压是否正常,线圈是否有损坏,检查管路内是否存在阻塞。 |
    | 电磁阀漏气 | 确认所有连接点是否紧固,检查密封件是否有损坏或老化现象。 |
    | 噪音大 | 检查是否有异物进入电磁阀内部,导致运动部件卡住;清理电磁阀内部,更换磨损的零件。 |

    总结和推荐


    CPVSC1-M1LH-D-T-Q3C是一款高性能、高可靠性的2/2双位空气电磁阀,具有广泛的工业应用范围。其紧凑的设计、快速的响应时间和卓越的抗振性使其成为气动控制系统的理想选择。总体来说,对于需要高度自动化、精准控制的应用场景,推荐选用这款电磁阀。

CPVSC1-M1LH-D-T-Q3C参数

参数
安装方式 底座安装
包装方式 散装

CPVSC1-M1LH-D-T-Q3C厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

CPVSC1-M1LH-D-T-Q3C数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO CPVSC1-M1LH-D-T-Q3C CPVSC1-M1LH-D-T-Q3C数据手册

CPVSC1-M1LH-D-T-Q3C封装设计

查看详情并下载
Symbol
Footprint
3D Model
