CPVSC1-M1H-N-T-Q3O

产品分类: 其他工具
厂牌: FESTO
产品描述:
供应商型号: 2786438
供应商: 海外现货
标准整包数: 1
FESTO 其他工具 CPVSC1-M1H-N-T-Q3O

CPVSC1-M1H-N-T-Q3O概述


    产品简介

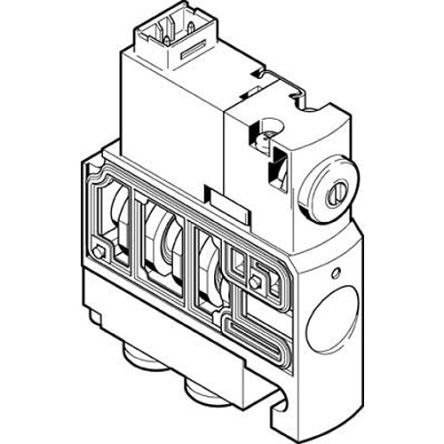

    Festo CPVSC1-M1H-N-T-Q3O 气动电磁阀
    Festo CPVSC1-M1H-N-T-Q3O 是一款高性能的气动电磁阀,属于3/2通单稳态类型。这种类型的电磁阀主要用于控制气体流动,特别适用于需要高流量和快速响应的应用场景。其主要功能是在电路控制下实现管道内气体的开关操作,广泛应用于自动化设备、工业机器人、医疗器械以及各类自动化生产线中。

    技术参数


    | 参数名称 | 参数值 |

    | 阀门功能 | 3/2通单稳态 |
    | 动作类型 | 电控 |
    | 阀门尺寸 | 10mm |
    | 额定流量 | 170升/分钟 |
    | 气动工作端口 | QS-3 |
    | 工作电压 | 24V直流 |
    | 工作压力 | -0.09MPa至0.7MPa (-0.9巴至7巴) |
    | 结构设计 | 活塞闸阀 |
    | 复位方式 | 气动弹簧 |
    | 防护等级 | IP40 |
    | 排气功能 | 无流量控制选项 |
    | 密封原理 | 软密封 |
    | 安装位置 | 任意 |
    | 手动操作 | 带保持型 |
    | 控制类型 | 引导控制 |
    | 引导空气供应端口 | 外部 |
    | 流动方向 | 不可逆 |
    | 耐振动性 | 通过运输测试 |
    | 耐冲击性 | 通过冲击测试 |
    | 耐腐蚀性等级 | 低腐蚀应力 |
    | 介质温度范围 | -5°C 至 50°C |
    | 环境温度范围 | -5°C 至 50°C |
    | 产品重量 | 30.5克 |
    | 电气连接 | 2针插头 |
    | 安装方式 | 插孔式安装 |
    | 引导排气口端口 | 82/84 公共端 |
    | 气动连接端口1 | 公共端 |
    | 气动连接端口2 | QS-3 |
    | 气动端口3/5 | 公共端 |
    | 气动连接端口4 | QS-3 |

    产品特点和优势


    1. 高流量和快速响应:CPVSC1-M1H-N-T-Q3O 的额定流量为170升/分钟,可以满足大多数工业应用的需求。此外,它具备快速的切换时间(通断时间均为10毫秒),确保了高效的控制。

    2. 多功能的控制能力:这款阀门采用引导控制,能够灵活应对各种复杂的控制需求,且具有保持型手动操作,方便现场调试和故障排除。
    3. 良好的耐环境性能:该阀门能够在-5°C至50°C的宽温度范围内稳定工作,同时通过严格的振动和冲击测试,保证了其在恶劣工业环境中的可靠性。
    4. 环保材料:所有的密封件材料符合RoHS标准,确保在生产过程中不会释放有害物质。

    应用案例和使用建议


    CPVSC1-M1H-N-T-Q3O 气动电磁阀非常适合用于自动化设备、医疗设备和工业生产线。例如,在一个自动装配线中,这款电磁阀可用于控制气缸的伸缩动作,从而完成工件的组装过程。为了确保最佳的性能,我们建议:
    1. 定期检查:建议定期对阀门进行检查和清洁,以防止尘埃和杂质积累影响其正常工作。
    2. 正确的安装位置:选择合适的安装位置,确保阀门周围的环境温度不超过规定的范围。
    3. 配套使用油润滑:根据需要使用润滑油,尤其是当介质中可能含有油时,以延长使用寿命并确保最佳工作状态。

    兼容性和支持


    CPVSC1-M1H-N-T-Q3O 电磁阀与其他Festo品牌的气动组件具有良好的兼容性,如气缸、过滤器等。此外,Festo公司提供全面的技术支持和服务,包括在线帮助文档、技术支持热线和售后维修服务,确保用户能够高效地解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 阀门无法正常启动 | 检查电气连接是否正确,确认电压符合要求 |
    | 阀门响应速度慢 | 清洁或更换气动弹簧,确保无堵塞 |
    | 密封不良导致泄漏 | 更换新的密封圈,重新校准安装位置 |

    总结和推荐


    总体来说,Festo CPVSC1-M1H-N-T-Q3O 气动电磁阀以其高流量、快速响应、多功能的控制能力和良好的耐环境性能,成为工业自动化应用中的理想选择。我们强烈推荐此款产品用于各类自动化生产线及工业控制场合。

CPVSC1-M1H-N-T-Q3O参数

参数
安装方式 底座安装
包装方式 散装

CPVSC1-M1H-N-T-Q3O厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

CPVSC1-M1H-N-T-Q3O数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO CPVSC1-M1H-N-T-Q3O CPVSC1-M1H-N-T-Q3O数据手册

CPVSC1-M1H-N-T-Q3O封装设计

查看详情并下载
Symbol
Footprint
