CK-3/8-PK-13

产品分类: 其他工具
厂牌: FESTO
产品描述:
供应商型号: 2890766
供应商: 海外现货
标准整包数: 10
FESTO 其他工具 CK-3/8-PK-13

CK-3/8-PK-13概述

    电子元器件技术手册解析:Quick Connector CK-3/8-PK-13

    1. 产品简介

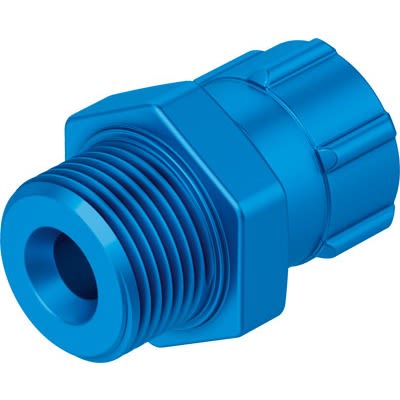

    Quick Connector CK-3/8-PK-13(零件号:4097)是一款高性能的快速接头,广泛应用于工业自动化、气动系统及流体控制领域。其主要功能是提供快速、可靠且高效的管道连接解决方案。该产品通过直通设计确保了连接的稳定性和密封性,适用于多种安装位置和工作条件。
    应用领域:
    - 工业自动化设备
    - 气动工具
    - 流体输送系统
    - 农业机械

    2. 技术参数


    以下是产品的关键技术和性能参数:
    - 公称宽度:11.7 mm
    - 密封类型:带密封圈的螺纹插头
    - 适用安装方向:任意方向
    - 连接形式:直通设计
    - 包装数量:每包10个
    - 工作压力范围(全温区):
    - 负0.095 MPa 至 1 MPa
    - 负0.95 bar 至 10 bar
    - 负13.775 psi 至 145 psi
    - 水压限制:最大0.6 MPa,温度不超过50°C
    - 适用介质:
    - 压缩空气(符合ISO 8573-1:2010标准)
    - 冷却水(无冰点液体)
    - 操作注意事项:支持油润滑;水系统需配备密封环型OL作为附加组件
    - 耐腐蚀等级:CRC 2级(中等腐蚀应力)
    - 环境温度范围:-10°C 至 60°C
    - 紧固扭矩:公制12.5 Nm,允许±20%偏差
    - 接口类型:
    - 第一接口:G3/8外螺纹
    - 第二接口:直径13 mm的卡箍连接
    - 材料:
    - 连接螺母:硬铝合金,阳极氧化处理
    - 密封件:增强聚酰胺(PA)、热塑性弹性体(TPE-U/Pu)
    - 环保合规:RoHS认证

    3. 产品特点和优势


    - 高性能密封:采用带密封圈的设计,在各种工作条件下均能保持良好的密封效果。
    - 灵活的安装位置:支持任何安装方向,便于适应复杂的现场布局。
    - 宽广的工作压力范围:适应极端温度下的应用需求,确保长期稳定运行。
    - 多样化的连接方式:既支持螺纹连接又支持卡箍连接,可满足不同场合需求。
    - 耐腐蚀性强:采用阳极氧化铝材质,适合腐蚀性环境。
    - 环保合规:符合RoHS标准,绿色环保。

    4. 应用案例和使用建议


    应用案例:
    - 在气动工具中用于快速更换气源;
    - 在农业灌溉系统中用于高效输送冷却水;
    - 在工业自动化流水线上作为临时管路连接点。
    使用建议:
    - 确保每次安装前清洁接口表面,避免污物影响密封性能;
    - 定期检查紧固扭矩,必要时重新校准;
    - 对于水介质系统,务必安装额外的密封环型OL以防止泄漏。

    5. 兼容性和支持


    CK-3/8-PK-13与市面上主流的气动工具和管路系统兼容,能够轻松集成到现有的工业设备中。厂商提供全面的技术支持和售后服务,包括产品培训、维修服务和技术咨询。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 密封性能下降 | 检查密封圈状态,必要时更换新件 |
    | 连接处漏气 | 重新拧紧螺母至推荐扭矩范围内 |
    | 工作温度超出范围 | 更换耐温更高的型号 |

    7. 总结和推荐


    总体来看,Quick Connector CK-3/8-PK-13凭借其紧凑设计、优异性能和广泛的适用性,在工业自动化和流体控制领域具有显著优势。特别是其出色的密封性能和灵活的安装方式使其成为众多应用场景的理想选择。强烈推荐给需要高效、可靠连接解决方案的专业人士和企业。
    如果您正在寻找一款稳定、耐用且易于维护的快速接头,Quick Connector CK-3/8-PK-13无疑是一个值得考虑的优质选项。

CK-3/8-PK-13参数

参数
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

CK-3/8-PK-13厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

CK-3/8-PK-13数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO CK-3/8-PK-13 CK-3/8-PK-13数据手册

CK-3/8-PK-13封装设计

查看详情并下载
Symbol
Footprint
3D Model
