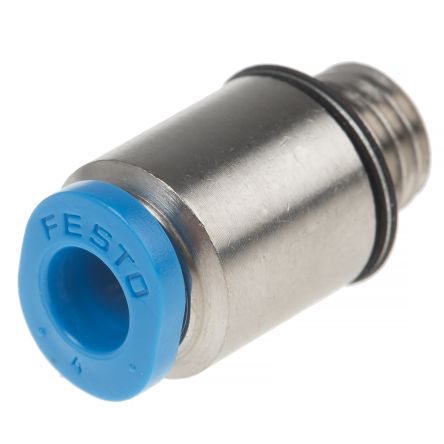

QSM-M7-4-I

产品分类: 其他工具
厂牌: FESTO
产品描述: Festo 螺纹直通 气动接头, QS系列, M7 插入式转推入式 4 mm, 黄铜制
供应商型号: SXE-QSM-M7-4-I
供应商: 海外现货
标准整包数: 1
FESTO 其他工具 QSM-M7-4-I

QSM-M7-4-I概述


    产品简介


    Push-in fitting QSM-M7-4-I 是一款适用于气动系统的精密配件。其主要类型为压缩空气连接件,适用于各种气动控制场合,如自动化设备、气动工具、机器人控制系统等。该产品采用先进的直通式设计,确保了高效可靠的气流传输。

    技术参数


    | 参数 | 值 |

    | 尺寸 | 迷你型 |
    | 公称宽度 | 3.1 mm |
    | 密封形式 | 密封圈 |
    | 安装位置 | 任意方向 |
    | 设计 | 直通设计 |
    | 包装数量 | 10个 |
    | 结构设计 | 推拉原理 |
    | 工作压力(全温度范围) | -0.095 MPa ... 0.6 MPa / -0.95 bar ... 6 bar / -13.775 psi ... 87 psi |
    | 温度依赖工作压力 | -0.095 MPa ... 1.4 MPa / -0.95 bar ... 14 bar / -13.775 psi ... 203 psi |
    | 操作介质 | 压缩空气(ISO 8573-1:2010 [7:-:-]) |
    | 腐蚀等级 | 1 - 低腐蚀应力 |
    | LABS(PWIS)符合性 | VDMA24364-B1/B2-L |
    | 环境温度 | -10°C ... 80°C |
    | 公称紧固扭矩 | 2.2 Nm |
    | 公称紧固扭矩公差 | ± 20% |
    | 产品重量 | 6 g |
    | 安装方式 | 内六角,AF 3 |
    | 气动连接 1 | 外螺纹 M7 |
    | 气动连接 2 | 用于管外径 4 mm 的气动管 |
    | 解锁环颜色 | 蓝色 |
    | 材料合规 | 符合RoHS标准 |
    | 壳体材料 | 镍镀黄铜 |
    | 解锁环材料 | 聚甲醛(POM) |
    | 管道密封材料 | 丁腈橡胶(NBR) |
    | 管路固定爪材料 | 高合金不锈钢 |

    产品特点和优势


    Push-in fitting QSM-M7-4-I 的主要优势在于其卓越的设计和高可靠性。通过采用推拉原理,该产品不仅安装便捷,而且在任何方向上的密封效果都非常可靠。它能够在广泛的温度范围内稳定工作,最高可承受高达203 psi的压力,适合苛刻的应用环境。此外,其出色的耐腐蚀性和兼容多种操作介质的能力使得其应用范围广泛。

    应用案例和使用建议


    该产品广泛应用于各种气动控制系统中。例如,在自动化生产线中,它可以用于气缸的连接和控制。对于需要频繁拆卸和重新连接的应用场合,该产品的快速安装特性尤为实用。为了获得最佳效果,建议在安装时严格按照制造商提供的安装指南进行,以确保密封性能。

    兼容性和支持


    该产品与其他标准尺寸的M7螺纹接口高度兼容,可以方便地与其他标准气动元件配合使用。厂商提供全面的技术支持和售后服务,确保用户能够顺利安装和使用产品。此外,厂商还提供了详尽的使用说明和维护指南,帮助用户更好地了解和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后密封不严 | 检查安装是否正确,是否按照规定的扭矩拧紧。必要时更换新的密封圈。 |
    | 使用一段时间后密封失效 | 检查是否有异物进入连接部位,清洁并检查密封圈状态,必要时更换新密封圈。 |
    | 连接松动 | 重新检查安装扭矩,确保符合规范。 |

    总结和推荐


    Push-in fitting QSM-M7-4-I 是一款高度可靠的气动配件,具有卓越的性能和广泛的适用性。无论是从产品设计、材料选择还是安装简便性方面来看,都表现出色。强烈推荐在各种工业自动化和气动控制应用中使用此产品。

QSM-M7-4-I参数

参数
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

QSM-M7-4-I厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSM-M7-4-I数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QSM-M7-4-I QSM-M7-4-I数据手册
