QSTL-1/8-6

产品分类: 其他工具
厂牌: FESTO
产品描述:
供应商型号: 2716862
供应商: 海外现货
标准整包数: 10

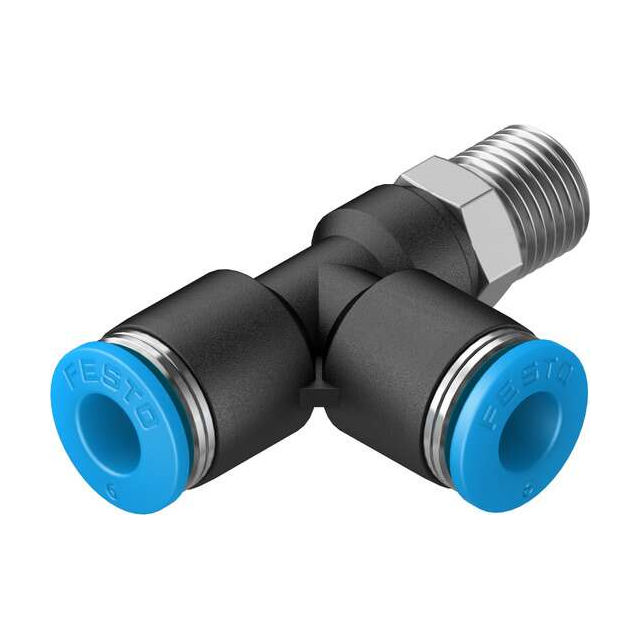

FESTO 其他工具 QSTL-1/8-6

QSTL-1/8-6概述

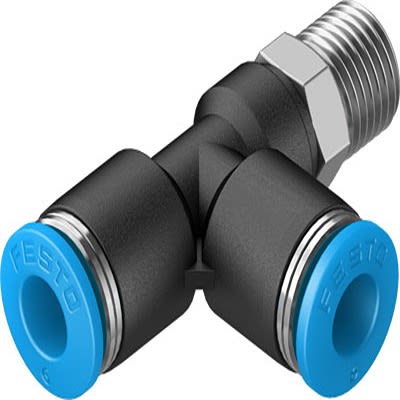

    Push-in T-fitting QSTL-1/8-6 技术手册

    产品简介


    Push-in T-fitting QSTL-1/8-6 是一种用于气动系统的连接件,主要用于压缩空气系统中的管路连接。其主要功能是通过螺纹连接实现管道的固定与密封,并且提供了一个额外的推入式接头以便于安装和维护。这类产品广泛应用于各种气动控制装置、自动化生产线以及其他需要精确控制气体流动的环境中。

    技术参数


    - 尺寸标准:标准尺寸
    - 公称宽度:4.3 mm
    - 密封类型:涂层
    - 安装方向:任意方向
    - 设计类型:L形设计,带有一个额外的推入式连接头
    - 包装数量:每包10个
    - 结构设计:推拉原理
    - 工作压力范围(全温度范围内):-0.095 MPa 到 0.6 MPa(即 -0.95 bar 到 6 bar 或 -13.775 psi 到 87 psi)
    - 温度依赖的工作压力范围:-0.095 MPa 到 1.4 MPa(即 -0.95 bar 到 14 bar 或 -13.775 psi 到 203 psi)
    - 最大操作压力(水):50°C时最大为0.6 MPa
    - 操作介质:符合ISO 8573-1:2010标准的压缩空气;冰冻状态下的水(液体)
    - 润滑:允许油润滑
    - 耐腐蚀等级:1级 - 低腐蚀应力
    - VDA标准:符合VDMA24364-B1/B2-L标准
    - 清洁度等级:ISO 14644-1 级别4
    - 工作温度范围:-10°C 到 80°C
    - 额定紧固扭矩:7 Nm
    - 紧固扭矩公差:± 20%
    - 产品重量:14克
    - 出口数:2个
    - 供气管线数:1个
    - 安装类型:外部六角,AF 10
    - 气动连接:R1/8外螺纹
    - 气动连接2:适用于外径为6mm的气动管
    - 释放环颜色:蓝色
    - 螺纹插头材料:镀镍黄铜
    - 符合RoHS标准
    - 外壳材料:PBT
    - 释放环材料:POM
    - 管塞材料:NBR
    - 管夹材料:高合金不锈钢

    产品特点和优势


    Push-in T-fitting QSTL-1/8-6 拥有以下几个显著的特点:
    - 多功能设计:不仅可以用于压缩空气的连接,还可以用于冰冻状态下的水流动控制。
    - 适用性强:可以在-10°C 到 80°C 的温度范围内正常工作,具备优异的温度适应能力。
    - 高可靠性:设计符合国际标准,拥有良好的机械强度和耐用性。
    - 操作简便:采用推拉设计,使得安装和拆卸过程更为便捷高效。
    - 环保安全:符合RoHS标准,且耐腐蚀等级低,减少了对环境的影响。

    应用案例和使用建议


    这种T型接头适合于多种应用场合,例如自动化生产线上的气动控制、精密仪器的气体管路连接等。为了保证最佳性能,建议按照以下几点进行使用:
    - 正确安装:严格按照手册中的安装步骤进行,确保所有部件都已完全就位并正确拧紧。
    - 温度管理:如果应用场合温度超出推荐范围,可以考虑使用额外的隔热措施来保护设备。
    - 定期检查:建议定期检查连接处是否有泄漏现象,并及时更换损坏的部件以保持系统的良好运行。

    兼容性和支持


    - 兼容性:该产品与多种标准规格的压缩空气管路及控制系统兼容。
    - 支持:制造商提供详细的安装指南和技术支持服务,如有任何疑问可随时联系客服部门。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接后出现泄露 | 检查所有部件是否完全拧紧;更换旧的密封圈或垫片 |
    | 安装过程中工具损坏 | 使用正确的工具安装,并避免过度用力 |

    总结和推荐


    Push-in T-fitting QSTL-1/8-6 以其优良的设计、广泛的应用范围和可靠的性能,成为了一款优秀的气动系统连接件。它不仅满足了工业生产的高标准要求,还提供了广泛的兼容性和便捷的操作体验。对于需要高效、稳定和可靠的气动控制的用户而言,这款产品无疑是一个理想的选择。因此,我们强烈推荐这款产品作为气动系统连接的重要组成部分。

QSTL-1/8-6参数

参数
安装方式 螺纹安装
包装方式 散装

QSTL-1/8-6厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSTL-1/8-6数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QSTL-1/8-6 QSTL-1/8-6数据手册

QSTL-1/8-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 545.5385
库存: 68
起订量: 10 增量: 0
交货地:
最小起订量为:1
合计: ¥ 545.53
