首页  >  产品百科  >  QSLV-G3/8-10

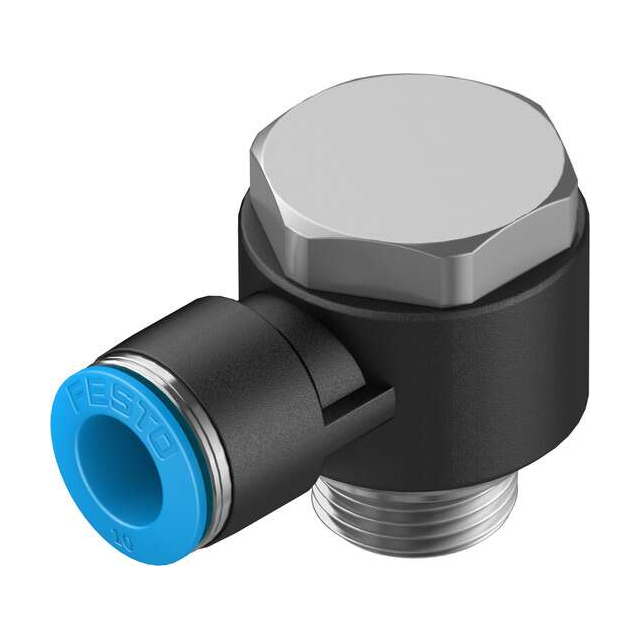

QSLV-G3/8-10

产品分类: 其他工具
厂牌: FESTO
产品描述: Festo 螺纹弯头 气动接头, QS系列, G 3/8 公转推入式 10 mm, PBT的制
供应商型号: SXE-QSLV-G3/8-10
供应商: 海外现货
标准整包数: 1

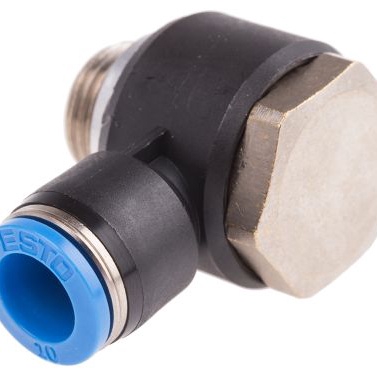

FESTO 其他工具 QSLV-G3/8-10

QSLV-G3/8-10概述

    Push-in L-fitting QSLV-G3/8-10 技术手册概述

    产品简介


    Push-in L-fitting QSLV-G3/8-10 是一款适用于工业自动化和气动控制系统的高效连接件。它主要用于压缩空气和液体(如水)的传输,广泛应用于汽车制造、机械工程和流体处理等领域。这款连接件采用 L 形设计,结合推拉式原理,确保了安装和拆卸的便捷性,同时具备出色的密封性能。

    技术参数


    - 尺寸标准: 标准尺寸
    - 公称宽度: 8 mm
    - 密封类型: 密封圈
    - 安装方向: 任意方向
    - 结构设计: L 形
    - 安装包数量: 每包 10 个
    - 工作压力范围:
    - 整个温度范围: -0.095 MPa 到 0.6 MPa (-0.95 bar 到 6 bar 或 -13.775 psi 到 87 psi)
    - 温度依赖范围: -0.095 MPa 到 1.4 MPa (-0.95 bar 到 14 bar 或 -13.775 psi 到 203 psi)
    - 操作介质:
    - 压缩空气(符合 ISO 8573-1:2010 标准)
    - 冷冻水(液态)
    - 特殊条件:
    - 液体操作时仅可通过 G 螺纹接口,并需加装密封环类型 OL
    - 耐腐蚀等级: 低腐蚀应力 (CRC 1)
    - 实验室测试: 符合 VDMA24364-B1/B2-L
    - 清洁等级: ISO 14644-1 中的 4 级洁净室
    - 工作温度范围: -10 °C 到 80 °C
    - 拧紧扭矩: 15.5 Nm,公差为 ±20%
    - 产品重量: 74 克
    - 安装方式: 内六角空心螺栓
    - 气动连接:
    - 第一端:G3/8 外螺纹
    - 第二端:适合外径 10 mm 的管子
    - 释放环颜色: 蓝色
    - 材料:
    - 外壳:PBT
    - 空心螺栓:镀镍黄铜
    - 释放环:POM
    - 管接头密封圈:丁腈橡胶
    - 管夹爪:高合金不锈钢
    - RoHS 合规性: 符合

    产品特点和优势


    1. L 形设计: 使得连接更加灵活,适用多种安装需求。
    2. 推拉式原理: 安装和拆卸方便快捷。
    3. 高耐腐蚀性: 适合在恶劣环境下长期使用。
    4. 多用途: 可用于压缩空气和冷冻水的传输。
    5. 清洁等级高: 满足 ISO 14644-1 的 4 级洁净室要求。

    应用案例和使用建议


    - 应用案例: 在自动化生产线中传输压缩空气,或者在工业设备中作为冷却系统的一部分。
    - 使用建议:
    - 确保在工作温度范围内使用,避免超过允许的最大压力值。
    - 在安装过程中注意正确拧紧螺栓,避免过度拧紧导致损坏。
    - 对于液体介质,需要额外的密封环类型 OL 来确保可靠密封。

    兼容性和支持


    - 兼容性: 与标准 G 螺纹接口兼容,便于与现有系统集成。
    - 支持: Festo 提供详尽的技术支持和售后服务,包括安装指导和定期维护服务。

    常见问题与解决方案


    1. 问题: 连接处泄露。
    - 解决方案: 检查密封圈是否正确安装,确保没有损坏。
    2. 问题: 接头难以安装。
    - 解决方案: 按照正确的顺序逐步安装,并确保拧紧扭矩在允许范围内。
    3. 问题: 工作温度超出范围。
    - 解决方案: 根据实际应用选择合适的工作温度范围内的型号。

    总结和推荐


    Push-in L-fitting QSLV-G3/8-10 在工业自动化领域表现出色,适用于多种介质的传输,并具备高可靠性。其出色的耐腐蚀性和清洁等级使其在严苛环境中也能稳定运行。综上所述,这款连接件是自动化系统中的理想选择。我们强烈推荐使用这款产品以提高系统的整体性能和稳定性。

QSLV-G3/8-10参数

参数
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

QSLV-G3/8-10厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSLV-G3/8-10数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QSLV-G3/8-10 QSLV-G3/8-10数据手册

QSLV-G3/8-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 75.6268
库存: 9
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 75.62
