QSM-M5-3

产品分类: 其他工具
厂牌: FESTO

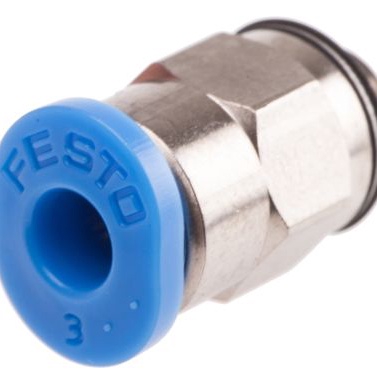

产品描述: Festo 螺纹直通 气动接头, QS系列, M5 外螺纹转推入式 3 mm, 黄铜制
供应商型号: 1216035
供应商: 海外现货
标准整包数: 10
FESTO 其他工具 QSM-M5-3

QSM-M5-3概述

    电子元器件产品技术手册:Festo QSM-M5-3 推入式接头

    产品简介


    Festo QSM-M5-3 是一款小型推入式接头,广泛应用于工业自动化领域,特别是在需要高可靠性和紧凑设计的场合。它采用推拉原理设计,能够快速、方便地连接气管,从而实现压缩空气的高效传输。适用于各种气动控制系统的连接需求,是提高系统整体效率的理想选择。

    技术参数


    - 产品型号: QSM-M5-3
    - 材质:
    - 主体材料:黄铜,镀镍
    - 释放环材料:POM(聚甲醛)
    - 管道密封材料:NBR(丁腈橡胶)
    - 管道保持爪材料:不锈钢
    - 接口规格:
    - 压缩空气接口1:M5 螺纹
    - 压缩空气接口2:适用于外径3mm 的管道
    - 操作介质: 符合 ISO8573-1:2010 [7:-:-] 的压缩空气
    - 最大操作压力: -0.95 ... 6 bar(全温度范围)
    - 温度依赖的工作压力: -0.95 ... 14 bar
    - 工作环境温度: -10 ... 80°C
    - 耐腐蚀等级: CRC 1 - 低腐蚀应力
    - 操作扭矩: 1.33 Nm(允许 ± 20% 容差)
    - 重量: 3.4 g
    - 释放环颜色: 蓝色

    产品特点和优势


    Festo QSM-M5-3 具有以下显著特点:
    1. 紧凑设计: 体积小,适合安装空间有限的应用场合。
    2. 快速连接: 推拉式的连接方式,使安装和拆卸变得非常便捷。
    3. 高可靠性: 能够在较宽的温度范围内稳定工作,并且具有良好的耐腐蚀性。
    4. 高工作压力: 在保证安全的前提下,能够承受较高的工作压力,适合各种工业应用。
    5. 环境友好: 符合RoHS标准,确保产品符合环保要求。

    应用案例和使用建议


    应用案例:
    - 工业自动化生产线上的气动控制系统
    - 气动工具和设备的连接装置
    使用建议:
    - 在安装过程中,务必注意操作扭矩的要求,以避免过度拧紧导致损坏。
    - 定期检查和维护,特别是对连接部位进行检查,确保长期运行的安全性和可靠性。
    - 根据工作环境的温度变化,调整系统的压力设置,以保证正常运行。

    兼容性和支持


    Festo QSM-M5-3 可与其他相同接口尺寸的气动元件配合使用,确保系统的无缝集成。Festo 提供全面的技术支持和售后服务,帮助用户解决在安装和使用过程中遇到的各种问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装时难以旋转螺纹 | 确保正确使用扭矩扳手,按照规范拧紧。 |
    | 连接后泄漏 | 检查密封圈是否正确安装并完好无损,重新装配。 |

    总结和推荐


    综上所述,Festo QSM-M5-3 推入式接头以其紧凑的设计、可靠的性能和广泛的应用领域,在工业自动化行业中表现出色。无论是从产品质量还是性价比来看,这款产品都是值得推荐的选择。对于寻求高效、可靠且易于维护的气动系统连接解决方案的用户而言,Festo QSM-M5-3 是一个理想的选择。

QSM-M5-3参数

参数
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装
