QSLV-G3/8-8

产品分类: 其他工具
厂牌: FESTO
产品描述: Festo 螺纹弯头 气动接头, QS系列, G 3/8 公转推入式 8 mm, PBT的制
供应商型号: ET-3432236
供应商: 海外现货
标准整包数: 1

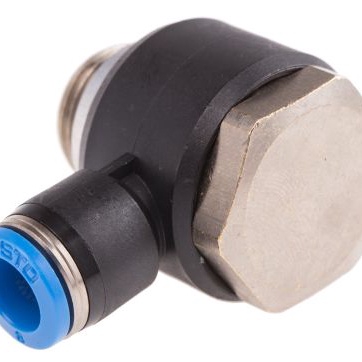

FESTO 其他工具 QSLV-G3/8-8

QSLV-G3/8-8概述

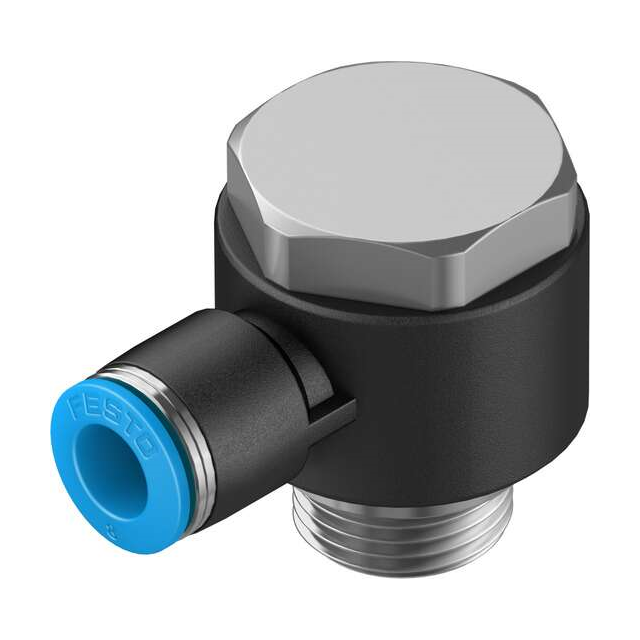

    Push-in L-fitting QSLV-G3/8-8 技术手册

    产品简介


    Push-in L-fitting QSLV-G3/8-8 是一种用于压缩空气和水系统中的连接件,其核心设计采用推拉原理,适用于多种安装位置。该产品广泛应用于工业自动化、气动设备、仪表及控制系统等领域。

    技术参数


    - 尺寸: 标准
    - 公称宽度: 6mm
    - 螺纹接头密封类型: 密封圈
    - 安装位置: 任意方向
    - 结构设计: L形
    - 包装规格: 每包10个
    - 工作压力范围:
    - 整个温度范围: -0.095 MPa ... 0.6 MPa (-0.95 bar ... 6 bar, -13.775 psi ... 87 psi)
    - 温度相关: -0.095 MPa ... 1.4 MPa (-0.95 bar ... 14 bar, -13.775 psi ... 203 psi)
    - 最大操作压力(限温50°C): 0.6 MPa
    - 适用介质:
    - 压缩空气(符合ISO 8573-1:2010标准)
    - 水(液体,无冰)
    - 可带油润滑
    - 使用G螺纹需额外配备OL型密封圈
    - 耐腐蚀等级: 1 - 低腐蚀应力
    - 实验室认证: 符合VDMA24364-B1/B2-L
    - 洁净室等级: ISO 14644-1中的4级
    - 工作温度范围: -10°C ... 80°C
    - 标称紧固扭矩: 15.5 Nm
    - 紧固扭矩公差: ±20%
    - 产品重量: 71g
    - 安装方式: 中空螺栓配外六角
    - 气动接口1: 外螺纹G3/8
    - 气动接口2: 外径为8mm的气管
    - 释放环颜色: 蓝色
    - 材料要求: 符合RoHS标准
    - 外壳材料: 聚对苯二甲酸丁二醇酯(PBT)
    - 中空螺栓材料: 镍镀黄铜
    - 释放环材料: 聚甲醛(POM)
    - 管路密封材料: 丁腈橡胶(NBR)
    - 管夹材料: 不锈钢

    产品特点和优势


    1. 多向安装灵活性: 可在任意方向安装,适应复杂安装需求。
    2. 高耐用性和抗腐蚀能力: 材料选用优质PBT、不锈钢和镍镀黄铜,具备良好的机械强度和抗腐蚀性能。
    3. 广泛的温度适应性: 工作温度范围宽广,满足不同气候条件下的使用要求。
    4. 高可靠性: 符合ISO和VDMA等严格行业标准,确保产品可靠性和一致性。
    5. 易于维护和清洗: 材质选择符合RoHS标准,清洁简便,无需担心有害物质。

    应用案例和使用建议


    应用场景:
    1. 工业自动化: 在自动化生产线上的气动控制系统中作为关键部件,确保气压稳定传输。
    2. 机械设备: 在气动工具、气缸和其他气动执行机构中实现高效、可靠的气体传输。
    3. 测量和控制: 适用于各种流量计、压力传感器等仪器,提高系统的精确度和稳定性。
    使用建议:
    1. 确保正确连接: 在安装过程中要确保所有连接处紧密无泄漏,必要时添加密封圈以增强密封性。
    2. 定期检查: 定期检查各接口的密封情况和安装牢固度,及时更换损坏部件,保证系统的安全运行。
    3. 合理选材: 根据具体工作介质选择合适的配件和材料,以延长产品的使用寿命。

    兼容性和支持


    Push-in L-fitting QSLV-G3/8-8 可与标准压缩空气和水系统无缝兼容。Festo提供详尽的技术文档和专业支持,以确保客户能够快速解决问题并获得最佳体验。

    常见问题与解决方案


    1. 安装过程中发现泄漏:
    - 原因: 连接不紧密或密封圈损坏。
    - 解决方法: 重新检查安装过程,确保密封圈完好并正确安装,再进行拧紧操作直至达到规定的扭矩值。

    2. 工作过程中发现过热现象:
    - 原因: 操作压力超出设计范围或环境温度过高。
    - 解决方法: 重新调整系统压力至正常范围内,并将设备移至温度更低的位置,如无法避免高温环境,可考虑使用导热性能更好的辅助材料进行散热。
    3. 接口处出现腐蚀迹象:
    - 原因: 环境中有腐蚀性物质,或所选材料不适合。
    - 解决方法: 更换具有更强抗腐蚀性的材料或采用适当的防腐蚀措施,如涂覆防锈漆或增加防护罩。

    总结和推荐


    Push-in L-fitting QSLV-G3/8-8 凭借其出色的性能、广泛的适应性和高可靠性,在多个行业中表现优异。对于需要高精度、高可靠性的气动和水压系统,这款产品无疑是理想的选择。因此,强烈推荐将其纳入各类气动和液压系统的连接组件中。

QSLV-G3/8-8参数

参数
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

QSLV-G3/8-8厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSLV-G3/8-8数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QSLV-G3/8-8 QSLV-G3/8-8数据手册

QSLV-G3/8-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
