QS-G1/4-12

产品分类: 其他工具
厂牌: FESTO

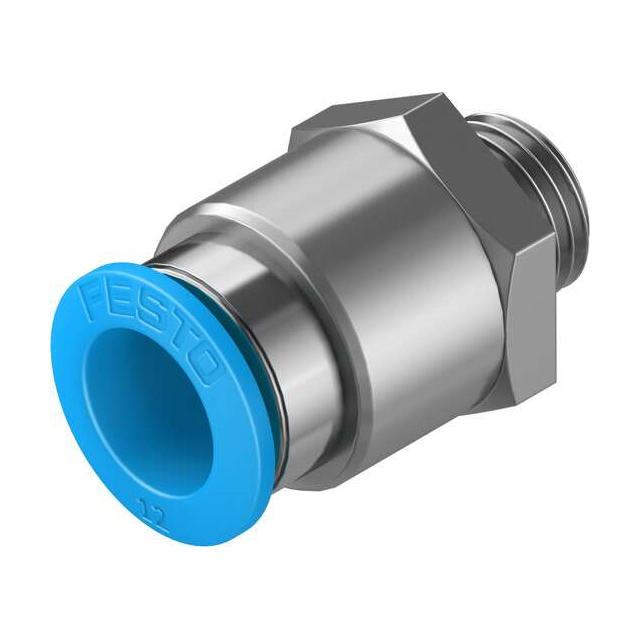

产品描述: Festo 螺纹直通 气动接头, QS系列, G 1/4 公转推入式 12 mm, 黄铜制
供应商型号: ET-3432262
供应商: 海外现货
标准整包数: 1

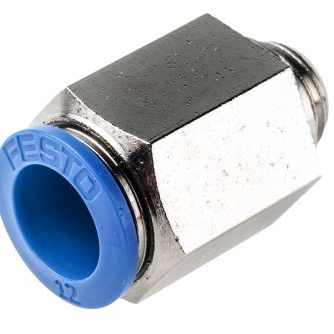

FESTO 其他工具 QS-G1/4-12

QS-G1/4-12概述


    产品简介


    Push-in fitting QS-G1/4-12 是一款专为压缩空气和水(冰点以下)的应用而设计的高效连接件。其主要功能是实现管道之间的快速而安全的连接。该产品广泛应用于自动化控制、气动系统、工业机械等领域,特别是在需要频繁拆卸和重新连接的场合。

    技术参数


    - 尺寸规格:公称宽度 8.5 mm
    - 密封类型:螺纹插头上的密封圈
    - 安装位置:任意方向
    - 结构设计:直通式设计,采用推拉原理
    - 工作压力范围:
    - 整个温度范围内:-0.095 MPa ... 0.6 MPa(-0.95 bar ... 6 bar,-13.775 psi ... 87 psi)
    - 温度相关:-0.095 MPa ... 1.4 MPa(-0.95 bar ... 14 bar,-13.775 psi ... 203 psi)
    - 工作介质:压缩空气(符合ISO 8573-1:2010标准),水(液态,冰点以下)
    - 特殊要求:仅适用于带有密封圈型OL的G螺纹接口
    - 耐腐蚀等级:1 - 低腐蚀应力
    - 认证标准:符合VDMA24364-B1/B2-L实验室要求
    - 环境温度范围:-10°C ... 80°C
    - 拧紧扭矩:9 Nm(允许误差±20%)
    - 重量:39 g
    - 材质:
    - 主体材料:镀镍黄铜
    - 释放环材料:聚甲醛(POM)
    - 管道密封材料:丁腈橡胶(NBR)
    - 管路保持爪材料:高合金不锈钢

    产品特点和优势


    - 高效的连接和断开能力:采用推拉原理,实现快速且可靠的连接。
    - 广泛的适用温度范围:可在-10°C至80°C的温度范围内稳定工作。
    - 高耐压性:工作压力最高可达0.6 MPa(6 bar),即使在极端条件下也能保持可靠。
    - 耐用性和抗腐蚀性:材料选择保证了产品的耐用性和抗腐蚀性。
    - 易于维护和操作:释放环颜色标识明显,便于识别与操作。

    应用案例和使用建议


    应用案例:
    - 自动化控制系统中的压缩空气管路连接
    - 工业机械设备中的水循环系统
    使用建议:
    - 在操作过程中应注意确保拧紧扭矩达到9 Nm,并在允许±20%的误差范围内。
    - 使用时应避免过度扭转或强力拔出,以免损坏内部结构。
    - 在涉及油润滑的情况下,确保与产品兼容的油品进行润滑。

    兼容性和支持


    - 与设备的兼容性:适用于各类常规工业机械,但需注意特殊工作介质的要求。
    - 支持和服务:制造商提供全面的技术支持与售后服务,包括安装指导、故障排除及维修服务。

    常见问题与解决方案


    - 问题1:连接后出现泄漏
    - 解决方案:检查拧紧扭矩是否在9 Nm±20%范围内,重新拧紧以确保密封效果。
    - 问题2:释放环无法正常工作
    - 解决方案:检查是否有异物卡住释放环,必要时进行清理或更换。

    总结和推荐


    总体而言,Push-in fitting QS-G1/4-12 在设计、材料选择和工艺方面都表现出色,能够满足多种工业应用需求。其高效的连接与断开能力、广泛的温度适应范围以及较高的耐压性使其在市场上具备很强的竞争优势。对于需要高可靠性连接的产品,我们强烈推荐使用Push-in fitting QS-G1/4-12。

QS-G1/4-12参数

参数
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

QS-G1/4-12厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QS-G1/4-12数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QS-G1/4-12 QS-G1/4-12数据手册

QS-G1/4-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.3307 ¥ 36.5941
50+ $ 4.1645 ¥ 35.1899
100+ $ 4.039 ¥ 34.1293
库存: 36
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 36.59
