QSTL-1/8-4

产品分类: 其他工具
厂牌: FESTO
产品描述:
供应商型号: 2716861
供应商: 欧时
标准整包数: 10
FESTO 其他工具 QSTL-1/8-4

QSTL-1/8-4概述

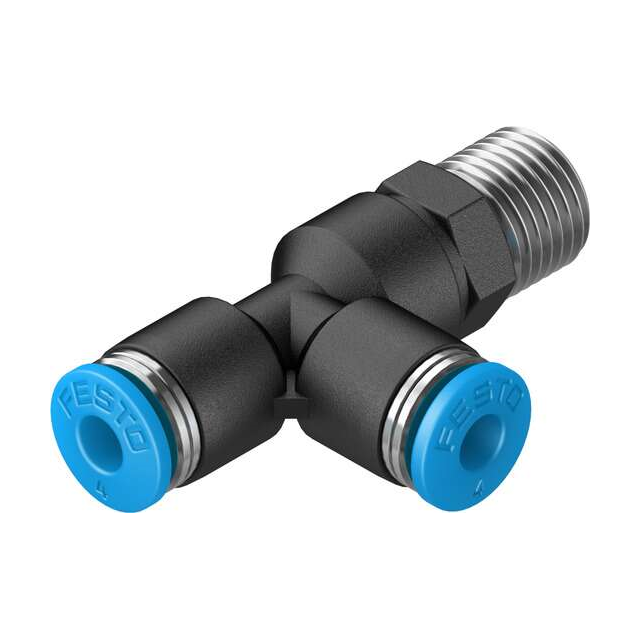

    Push-in T-fitting QSTL-1/8-4 技术手册

    产品简介


    Push-in T-fitting QSTL-1/8-4 是一种高性能的气动连接件,主要用于压缩空气系统中。这种类型的T形接头通过简单的推入式连接方式来实现管路的快速安装,适用于多种气动设备和系统中。它的主要特点是设计紧凑、操作简便且耐腐蚀性强。

    技术参数


    - 尺寸标准: 标准尺寸
    - 公称宽度: 2.8 mm
    - 密封方式: 螺纹插塞涂层
    - 安装位置: 可任意方向安装
    - 结构设计: L形,带附加推入式连接器,长度方向
    - 安装压力: 整个温度范围内的最大压力为 -0.095 MPa 至 0.6 MPa(相当于 -0.95 bar 至 6 bar 或 -13.775 psi 至 87 psi)
    - 温度相关安装压力: 整个温度范围内的最大压力为 -0.095 MPa 至 1.4 MPa(相当于 -0.95 bar 至 14 bar 或 -13.775 psi 至 203 psi)
    - 适用介质: 压缩空气(符合ISO 8573-1:2010 [7:-:-]);无冰水;支持油润滑操作
    - 耐腐蚀等级: 低腐蚀应力(CRC 1)
    - 清洁度级别: 符合ISO 14644-1的4级洁净室
    - 工作温度: -10°C 至 80°C
    - 标称紧固扭矩: 7 Nm
    - 紧固扭矩容差: ±20%
    - 产品重量: 13 g
    - 出口数量: 2
    - 进线数量: 1
    - 安装类型: 外六角,AF 10
    - 气动连接1: 外螺纹R1/8
    - 气动连接2: 适用于外径4 mm的气管
    - 释放环颜色: 蓝色
    - 螺纹插塞材料: 黄铜,镀镍
    - 外壳材料: PBT
    - 释放环材料: POM
    - 气管密封材料: NBR
    - 气管夹持爪材料: 高合金不锈钢
    - RoHS合规性: 符合RoHS指令

    产品特点和优势


    Push-in T-fitting QSTL-1/8-4 的特点在于其紧凑的设计、简便的操作以及出色的耐腐蚀性能。该产品特别适合在复杂环境中需要频繁拆装和维护的场合。其耐用性和可靠性使其成为气动系统中的理想选择。此外,由于其低腐蚀应力特性,可在严苛环境下长期稳定运行。

    应用案例和使用建议


    Push-in T-fitting QSTL-1/8-4 在工业自动化、机器人技术、包装机械等多个领域均有广泛应用。例如,在一个自动装配线上,它被用于连接多个气动工具,确保气源稳定供应。为了达到最佳效果,建议按照技术手册中的指示正确安装,并注意保持所有连接处的密封性能,避免泄露。

    兼容性和支持


    该产品与大多数标准气管兼容,并且提供外部六角型安装选项。制造商提供了全面的技术支持和服务,包括详细的安装指南和故障排查指南。用户可以在制造商网站上获取更多技术文档和支持资源。

    常见问题与解决方案


    - 问题1: 连接时气密性不佳。
    - 解决方案: 确保所有部件正确安装,并检查密封圈是否完好无损。
    - 问题2: 操作压力超出规定范围。
    - 解决方案: 根据应用环境调整操作压力,确保不超过技术参数中的极限值。
    - 问题3: 安装后泄漏。
    - 解决方案: 检查并重新紧固安装部位,确保符合规定的紧固扭矩。

    总结和推荐


    综上所述,Push-in T-fitting QSTL-1/8-4 是一款设计精良、性能可靠的气动连接件。它具有广泛的适用范围和良好的市场竞争力。对于寻求高效、耐用和易于维护的气动系统组件的应用场景,这款产品无疑是一个值得推荐的选择。

QSTL-1/8-4参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

QSTL-1/8-4厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSTL-1/8-4数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QSTL-1/8-4 QSTL-1/8-4数据手册
