QSLF-1/4-8-B

产品分类: 其他工具
厂牌: FESTO
产品描述: Festo 螺纹弯头 气动接头, QS系列, G 1/4 母转推入式 8 mm, PBT的制
供应商型号: ET-3432119
供应商: 海外现货
标准整包数: 1
FESTO 其他工具 QSLF-1/4-8-B

QSLF-1/4-8-B概述

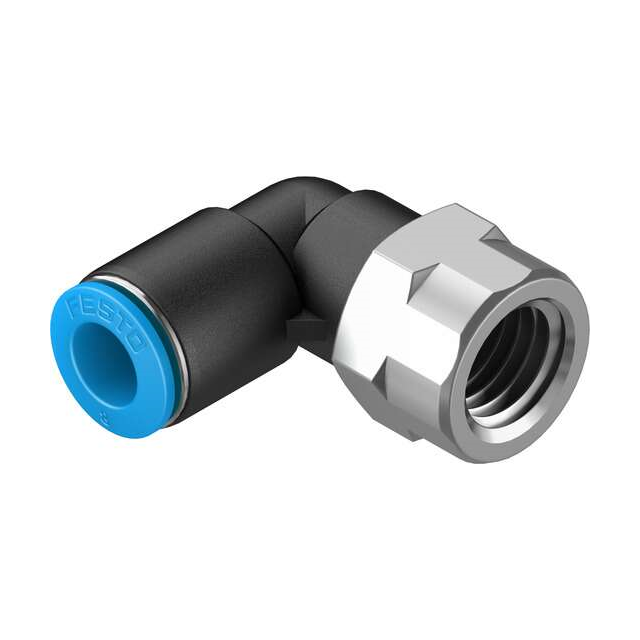

    推入式L型接头:QSLF-1/4-8-B

    产品简介


    QSLF-1/4-8-B 是一款推入式L型接头,广泛应用于气动控制系统中。它采用独特的推拉原理设计,适用于压缩空气系统。其标准尺寸和低腐蚀应力特性使其成为多种工业环境的理想选择。这款接头不仅提供出色的密封性能,还能确保在宽泛的操作温度范围内稳定运行。

    技术参数


    - 尺寸: 标准尺寸
    - 公称宽度: 6.7 mm
    - 安装位置: 任意方向
    - 设计: L形结构
    - 包装数量: 每包10个
    - 操作压力:
    - 整个温度范围:-0.095 MPa 至 0.6 MPa(-0.95 bar 至 6 bar,-13.775 psi 至 87 psi)
    - 温度依赖:-0.095 MPa 至 1.4 MPa(-0.95 bar 至 14 bar,-13.775 psi 至 203 psi)
    - 水操作压力: 最大0.6 MPa,在50°C下
    - 操作介质:
    - 压缩空气(符合ISO 8573-1:2010 [7:-:-]标准)
    - 冰冻保护水
    - 操作和先导介质: 可带油润滑操作
    - 耐腐蚀等级 (CRC): 1级(低腐蚀应力)
    - 清洁室等级: 符合ISO 14644-1的4级
    - 环境温度: -10°C 至 80°C
    - 额定拧紧扭矩: 9 Nm
    - 额定拧紧扭矩公差: ±20%
    - 产品重量: 24克
    - 安装类型: 外六角,AF 17
    - 气动连接:
    - 1号接口: 内螺纹G1/4
    - 2号接口: 适合外径为8毫米的气管
    - 释放环颜色: 蓝色
    - 材料:
    - 螺纹插件: 镍镀黄铜
    - 外壳: 聚对苯二甲酸丁二醇酯 (PBT)
    - 释放环: 聚甲醛 (POM)
    - 管道密封圈: 丁腈橡胶 (NBR)
    - 管道固定爪: 不锈钢
    - RoHS合规: 符合要求

    产品特点和优势


    - 多功能性: 适用压缩空气及冰冻保护水,且可在多种环境温度下运行。
    - 高耐腐蚀性: 1级耐腐蚀等级,适用于恶劣环境。
    - 易用性: 推拉操作,安装简便。
    - 高可靠性: 高质量材料保证长期耐用。
    - 清洁室兼容性: 适用于洁净环境,符合ISO 14644-1的4级标准。

    应用案例和使用建议


    QSLF-1/4-8-B接头可广泛应用于气动控制系统中,例如自动化生产线、实验室设备和医疗设备。在实际应用中,建议在安装前检查接头的尺寸是否匹配,并确保管道密封良好。如果在低温环境中使用,需特别注意防止水分冻结导致管道堵塞。

    兼容性和支持


    - 兼容性: 适用于多种气动系统和压缩空气系统,与标准螺纹接口兼容。
    - 支持: Festo公司提供详细的安装指南和技术支持,用户可以联系当地的售后服务获取更多帮助。

    常见问题与解决方案


    - 问题1: 接头无法完全插入
    - 解决办法: 检查安装角度是否正确,确认管道直径是否符合要求。
    - 问题2: 密封不严
    - 解决办法: 重新安装时确保所有部件已正确固定,并检查是否有异物阻碍密封。
    - 问题3: 接头损坏
    - 解决办法: 若发现部件损坏,及时更换,并确保使用过程中遵守操作规范。

    总结和推荐


    QSLF-1/4-8-B 推入式L型接头以其优良的耐腐蚀性、多用途性和可靠性,在众多应用场景中表现出色。无论是自动化生产还是医疗设备,都能满足高性能需求。推荐用于需要高效气动控制系统的各种场合。

QSLF-1/4-8-B参数

参数
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

QSLF-1/4-8-B厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSLF-1/4-8-B数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QSLF-1/4-8-B QSLF-1/4-8-B数据手册

QSLF-1/4-8-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.7723 ¥ 48.776
50+ $ 5.5508 ¥ 46.904
100+ $ 5.5014 ¥ 46.4869
库存: 10
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 48.77
