QSF-1/2-16-B

产品分类: 其他工具
厂牌: FESTO

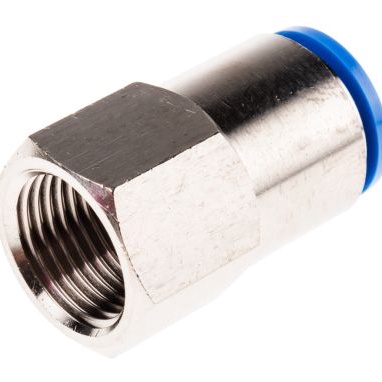

产品描述: Festo 螺纹直通 气动接头, QS系列, G 1/2 母转推入式 16 mm, 黄铜制
供应商型号: 1215614
供应商: 海外现货
标准整包数: 1
FESTO 其他工具 QSF-1/2-16-B

QSF-1/2-16-B概述

    电子元器件产品技术手册:Festo QSF-1/2-16-B 推入式接头

    1. 产品简介


    Festo QSF-1/2-16-B 推入式接头是一款专为气动系统设计的高可靠性连接件。其主要功能是实现压缩空气的高效传输,并确保良好的密封性能。该接头广泛应用于工业自动化、气动控制、机床、机器人等领域,能够满足不同应用场景下的需求。

    2. 技术参数


    - 尺寸标准:标准型
    - 公称直径:15mm
    - 螺纹安装座的密封类型:涂层
    - 安装方向:任意方向
    - 容器大小:1个
    - 操作原理:推拉原理
    - 工作压力(全温范围):-0.95 ... 6 bar
    - 温度依赖的工作压力:-0.95 ... 14 bar
    - 工作介质:符合ISO8573-1:2010标准的压缩空气;水(按制造商声明)
    - 关于工作和引导介质的注释:润滑操作可能
    - 耐腐蚀等级:CRC 1 - 低腐蚀应力
    - 环境温度:-10 ... 80°C
    - 产品重量:69g
    - 气动连接,端口1:G1/2 内螺纹
    - 气动连接,端口2:适用于外径16mm的管材
    - 释放环颜色:蓝色
    - 材料注释:符合RoHS
    - 壳体材料:黄铜,镀镍
    - 释放环材料:聚甲醛(POM)
    - 管材密封材料:丁腈橡胶(NBR)
    - 管材保持爪材料:耐腐蚀高合金钢

    3. 产品特点和优势


    Festo QSF-1/2-16-B 推入式接头的主要特点是其采用推拉原理,可实现快速且可靠的安装。该接头能够在广泛的温度范围内(-10 ... 80°C)稳定工作,确保在恶劣环境下仍能保持优良的性能。此外,它具备耐腐蚀能力,适合在多种工业环境中长期使用。其重量轻,便于安装和维护,且符合RoHS标准,确保环保。

    4. 应用案例和使用建议


    在实际应用中,QSF-1/2-16-B 推入式接头被广泛应用于气动控制系统和自动化设备中,特别是在需要频繁更换管路和组件的场合。例如,在工业机器人和机床中,它可以确保气动系统的安全和可靠运行。为了提高系统性能,建议在安装时注意管材的清洁度和对齐度,以减少泄漏风险。同时,定期检查接头的密封情况,及时更换磨损部件。

    5. 兼容性和支持


    该产品适用于与G1/2内螺纹接口相匹配的各种气动元件,且能兼容多种管材外径为16mm的产品。Festo公司提供全面的技术支持和售后服务,包括产品咨询、维修和技术指导。购买后,用户可以联系Festo的官方技术支持团队获取进一步的帮助和建议。

    6. 常见问题与解决方案


    - 问题:接头安装后出现泄漏。
    - 解决方法:检查管材的清洁度和对齐度,重新安装确保完全紧固。
    - 问题:接头在高温环境下无法正常工作。
    - 解决方法:确认工作介质和环境温度是否符合技术参数范围,必要时采取隔热措施。
    - 问题:接头密封材料老化失效。
    - 解决方法:定期检查并更换密封圈,特别是使用时间较长的情况。

    7. 总结和推荐


    综上所述,Festo QSF-1/2-16-B 推入式接头具有优异的密封性能、广泛的适用范围和良好的耐久性,非常适合于气动控制系统和自动化设备的应用。考虑到其出色的功能和卓越的性价比,强烈推荐给需要高可靠性的工业用户。

QSF-1/2-16-B参数

参数
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

QSF-1/2-16-B厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSF-1/2-16-B数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QSF-1/2-16-B QSF-1/2-16-B数据手册
