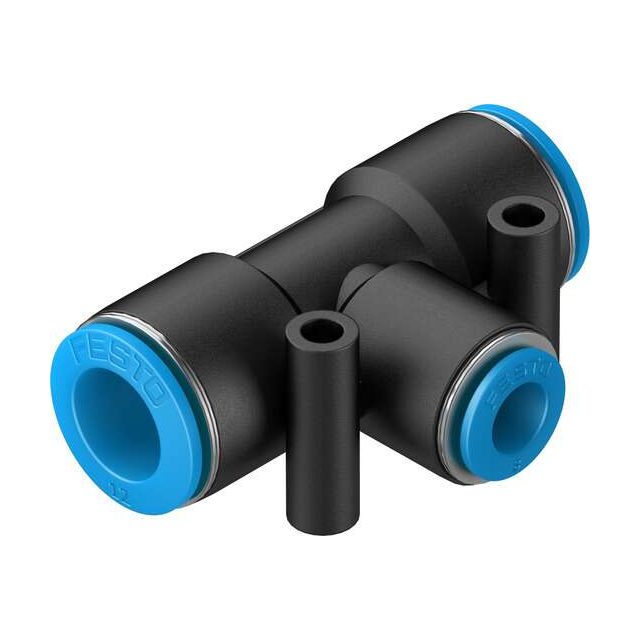

QST-12-8

产品分类: 其他工具
厂牌: FESTO
产品描述: Festo 快插三通 气动接头, QST系列, 推入式 12 mm转推入式 12 mm, PBT的制
供应商型号: SXE-QST-12-8
供应商: 海外现货
标准整包数: 1

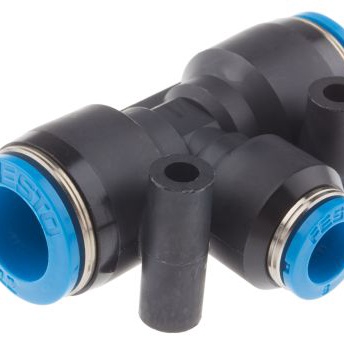

FESTO 其他工具 QST-12-8

QST-12-8概述

    Push-in T-Connector QST-12-8 技术手册

    产品简介


    Push-in T-Connector QST-12-8 是一款用于压缩空气系统的连接器,属于T形结构设计。它主要用于工业自动化设备和气动控制系统中,提供可靠的气流分配功能。该连接器符合ISO 8573-1:2010标准,能够在严苛的工作环境下保持良好的性能。

    技术参数


    | 参数 | 值 |

    | 尺寸 | 标准 |
    | 额定宽度 | 5.1 mm |
    | 安装位置 | 任意 |
    | 设计 | T形 |
    | 包装数量 | 10个 |
    | 结构设计 | 推拉原理 |
    | 操作压力(全温范围) | -0.095 MPa ... 0.6 MPa |
    | 操作压力(全温范围) | -0.95 bar ... 6 bar |
    | 操作压力(全温范围) | -13.775 psi ... 87 psi |
    | 温度依赖操作压力 | -0.095 MPa ... 1.4 MPa |
    | 温度依赖操作压力 | -0.95 bar ... 14 bar |
    | 温度依赖操作压力 | -13.775 psi ... 203 psi |
    | 工作介质 | 压缩空气(按ISO 8573-1:2010标准) |
    | 液态介质 | 无冰水 |
    | 润滑介质 | 可油润滑 |
    | 腐蚀等级 | 1级(低腐蚀应力) |
    | LABS(PWIS)符合性 | VDMA24364-B1/B2-L |
    | 清洁室等级 | ISO 14644-1 级4 |
    | 环境温度 | -10 °C ... 80 °C |
    | 产品重量 | 32 g |
    | 出口数量 | 2个 |
    | 供给线数量 | 1个 |
    | 气动连接 1 | 12 mm 管外径 |
    | 气动连接 2 | 8 mm 管外径 |
    | 解锁环颜色 | 蓝色 |

    产品特点和优势


    Push-in T-Connector QST-12-8 具备以下显著特点和优势:
    - 通用性强:可以安装在任何位置,适应多种安装需求。
    - 高耐压能力:在广泛的温度范围内,能够承受高达1.4 MPa的压力,确保系统稳定运行。
    - 抗腐蚀能力强:采用PBT材料制成的外壳,能够抵抗轻度腐蚀环境,延长使用寿命。
    - 符合高标准:符合VDMA24364-B1/B2-L标准和ISO 8573-1:2010标准,确保产品质量可靠。
    - 易于安装:推拉式设计,方便快速安装和拆卸,节省时间。

    应用案例和使用建议


    - 应用案例:Push-in T-Connector QST-12-8 广泛应用于工业自动化生产线、气动工具系统和机器人系统中,提供高效可靠的气路连接。
    - 使用建议:
    - 在高温环境下使用时,需注意保持适当的冷却措施,以避免超过额定温度范围。
    - 定期检查管路密封情况,确保连接紧密,防止泄漏。
    - 使用过程中如发现异常噪音或振动,及时更换磨损部件。

    兼容性和支持


    Push-in T-Connector QST-12-8 可与标准尺寸的气管兼容。制造商Festo提供全面的技术支持和维护服务,包括安装指导、故障排查和定期保养等。

    常见问题与解决方案


    - 问题:连接后气路出现泄漏。
    - 解决方案:检查管路密封圈是否损坏或未正确安装,必要时更换新的密封圈。
    - 问题:长时间使用后压力下降。
    - 解决方案:检查所有连接处是否有松动现象,确认没有外部压力源影响。

    总结和推荐


    Push-in T-Connector QST-12-8 作为一款高性能的气动连接器,具有广泛的适用性和良好的可靠性。无论是工业自动化还是精密仪器领域,都能发挥出色的表现。我们强烈推荐该产品用于各种需要高效气路连接的应用场合。

QST-12-8参数

参数
安装方式 底座安装
包装方式 散装

QST-12-8厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QST-12-8数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QST-12-8 QST-12-8数据手册

QST-12-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
