首页  >  产品百科  >  QS-12H-6

QS-12H-6

产品分类: 其他工具
厂牌: FESTO

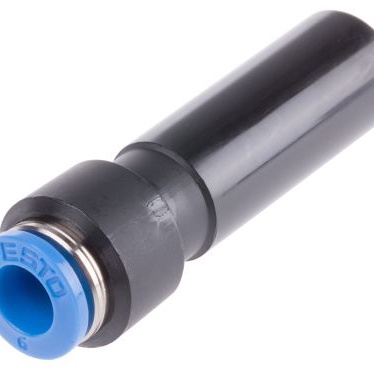

产品描述: Festo 异径管接头 气动接头, QS系列, 推入式 12 mm转推入式 6 mm, PBT的制
供应商型号: 3431842
供应商: 海外现货
标准整包数: 1

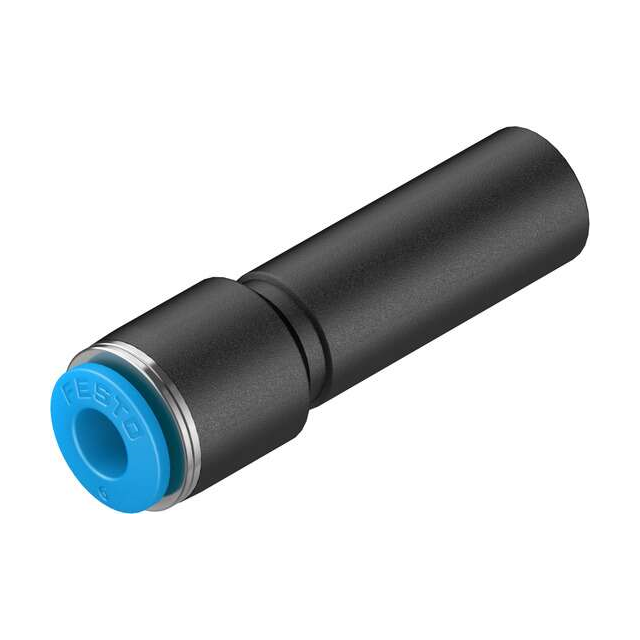

FESTO 其他工具 QS-12H-6

QS-12H-6概述

    推入式连接器 QS-12H-6 技术手册

    1. 产品简介


    推入式连接器 QS-12H-6 是一款适用于压缩空气和水的高性能连接器,具有出色的耐用性和可靠性。它广泛应用于自动化设备、气动控制系统等领域,能够确保系统稳定运行,减少气流泄漏,提高工作效率。

    2. 技术参数


    - 型号: QS-12H-6
    - 适用介质: 压缩空气(符合ISO8573-1:2010 [7:-:-])及制造商声明下的水
    - 操作压力范围: 完整温度范围:-0.95 ... 6 bar;温度相关工作压力:-0.95 ... 14 bar
    - 环境温度范围: -10 ... 80°C
    - 组装方向: 任意
    - 产品重量: 6克
    - 材料:
    - 外壳: PBT(聚对苯二甲酸丁二醇酯)
    - 释放环: POM(聚甲醛)
    - 管密封: NBR(丁腈橡胶)
    - 管保持爪: 高合金钢,耐腐蚀
    - 防护等级: 符合CRC 1级标准,抗低腐蚀应力
    - 接口:
    - 端口1: 推入式套筒 QS-12
    - 端口2: 适用于外径为6mm的管材

    3. 产品特点和优势


    - 推拉原理设计: 实现快速插拔,操作简便,适合频繁更换场合。
    - 广泛的温度适应性: 可在-10°C到80°C的环境中稳定工作。
    - 耐腐蚀性强: 外壳采用高耐腐蚀的PBT材料,内部零件如管保持爪采用非腐蚀性高合金钢,延长使用寿命。
    - 环保认证: 全部材质均符合RoHS标准,保证无毒环保。
    - 多种连接方式: 支持任意方向安装,提升系统灵活性。

    4. 应用案例和使用建议


    - 应用案例: 在工业自动化生产线中,使用该连接器将多个气动装置连通,可显著降低生产过程中的能耗和维护成本。
    - 使用建议:
    - 在安装前,确保所有接头都处于干燥清洁的状态,以避免异物进入导致堵塞或泄漏。
    - 定期检查连接器的密封性能,及时更换磨损部件,保证系统的长期稳定性。
    - 如需处理水分,应选择带滤水器的连接器以增强防水性能。

    5. 兼容性和支持


    - 兼容性: 该连接器适用于各种标准管径,能够与市面上多数气动元件配合使用。
    - 制造商支持: 节能公司提供全面的技术支持和售后服务,包括但不限于安装指导、故障排查等服务。

    6. 常见问题与解决方案


    - 问题: 连接时无法完全锁紧。
    - 解决办法: 检查管材外径是否匹配端口尺寸,确保安装到位。
    - 问题: 密封性能差,出现泄漏。
    - 解决办法: 更换老化或损坏的管密封件,注意密封面清洁无异物。
    - 问题: 使用过程中温度波动大,影响正常工作。
    - 解决办法: 根据操作条件选用合适的密封材料,并定期进行维护检查。

    7. 总结和推荐


    综上所述,推入式连接器 QS-12H-6 在结构设计、材料选择及应用方面均表现出色,特别适用于工业自动化领域的气动控制系统。其优异的耐用性和可靠的密封性能使其成为众多高端应用场景的理想选择。我们强烈推荐这款产品用于追求高效、可靠气动连接需求的项目。

QS-12H-6参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

QS-12H-6厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QS-12H-6数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QS-12H-6 QS-12H-6数据手册

QS-12H-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 53.9555
10+ ¥ 53.9555
库存: 6
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 53.95
