QS-G1/4-10-I

产品分类: 其他工具
厂牌: FESTO
产品描述: Festo 螺纹直通 气动接头, QS系列, G 1/4 公转推入式 10 mm, 黄铜制
供应商型号: QS-G1/4-10-I
供应商: 国内现货
标准整包数: 1

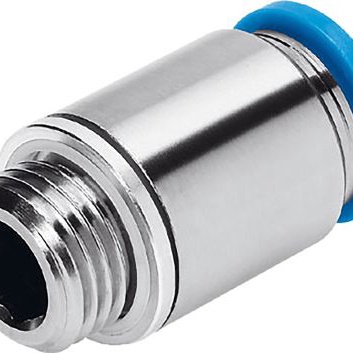

FESTO 其他工具 QS-G1/4-10-I

QS-G1/4-10-I概述


    产品简介

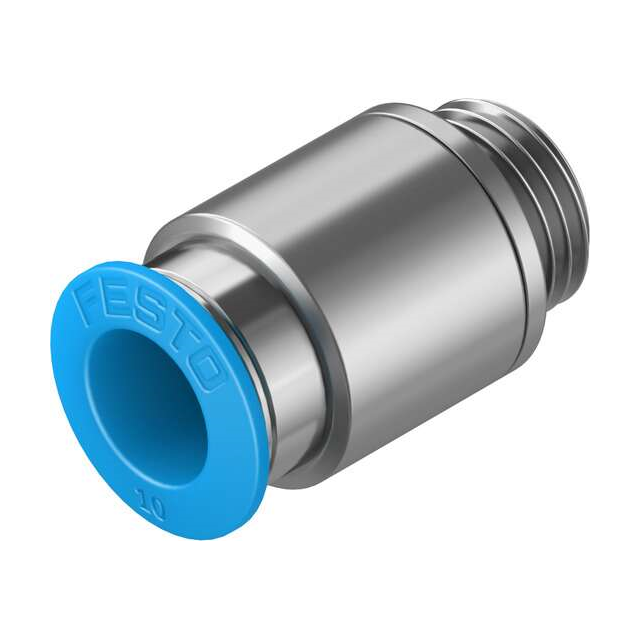

    Push-in fitting QS-G1/4-10-I
    产品类型: Push-in fitting(快速接头)
    主要功能: 用于压缩空气系统中的管路连接,采用推拉式原理进行装配和拆卸。该产品适用于多种工况条件,具有高可靠性和耐用性。
    应用领域:
    - 工业自动化
    - 气动控制系统
    - 液压系统

    技术参数


    - 尺寸标准: 标准
    - 公称尺寸: 7.3 mm
    - 密封类型: 螺纹塞上的密封圈
    - 装配位置: 任意方向
    - 容器尺寸: 10
    - 设计结构: 推拉式原理
    - 操作压力范围: 完整温度范围 -0.95 ... 6 bar
    - 温度依赖的工作压力: -0.95 ... 14 bar
    - 操作介质: 符合ISO8573-1:2010 [7:-:-]的压缩空气;根据制造商声明的水
    - 注释: 可润滑操作
    - 腐蚀等级: CRC 1 - 低腐蚀应力
    - 环境温度: -10 ... 80 °C
    - 船级分类: 见证书
    - 标称拧紧扭矩: 9 Nm
    - 标称拧紧扭矩容差: ± 20%
    - 产品重量: 20 g
    - 气动接口,端口1: 内螺纹G1/4
    - 气动接口,端口2: 适用管径10 mm的软管
    - 释放环颜色: 蓝色
    - 材料说明: 符合RoHS
    - 壳体材料: 黄铜
    - 镀镍
    - 释放环材料: POM
    - 软管密封材料: NBR
    - 管夹材料: 不锈钢

    产品特点和优势


    - 安装便捷: 采用推拉式装配原理,方便快速连接和拆卸。
    - 耐用性强: 设计结构简单可靠,适用于多种工业环境。
    - 广泛适应性: 可在不同介质环境下工作,适合多种应用场景。
    - 防腐蚀: 材料选择符合低腐蚀等级标准,确保长时间使用不受腐蚀影响。
    - 安全性高: 独特的耐高温和低温特性,确保安全稳定的操作。

    应用案例和使用建议


    - 应用场景: 在工业自动化生产线、气动控制系统中使用,特别是在高压和复杂环境条件下。
    - 使用建议:
    - 为避免密封圈损坏,在连接软管时请确保软管直径合适且密封圈处于正确位置。
    - 在特殊工况下,如存在化学腐蚀性介质时,考虑更换更高耐腐蚀性的软管材质。
    - 定期检查和维护以确保长期稳定性,如发现软管或密封圈磨损应及时更换。

    兼容性和支持


    - 兼容性: 该产品与其他标准压缩空气系统组件兼容,例如符合ISO标准的软管。
    - 支持和维护: Festo提供详细的技术文档和支持服务,用户可通过官方渠道获取帮助和技术指导。

    常见问题与解决方案


    - Q1: 如何判断密封圈是否损坏?
    - A1: 密封圈损坏会导致气体泄漏。通过观察是否存在漏气现象,必要时可用肥皂水测试。

    - Q2: 如何正确连接软管?
    - A2: 将软管插入连接器的端口中,确保软管直径与连接器匹配,并用手拧紧至标称拧紧扭矩的范围内。

    总结和推荐


    综合评估: 该款Push-in fitting QS-G1/4-10-I具有设计紧凑、安装便捷、耐腐蚀性高等特点,非常适合于工业自动化和气动控制系统。特别是在高压、高温和低温等复杂环境下表现出色。
    推荐使用: 基于其优秀的性能和广泛的应用范围,我们强烈推荐该产品在各种气动系统中使用。

QS-G1/4-10-I参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

QS-G1/4-10-I厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QS-G1/4-10-I数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QS-G1/4-10-I QS-G1/4-10-I数据手册

QS-G1/4-10-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 13.9755
库存: 14
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 13.97
