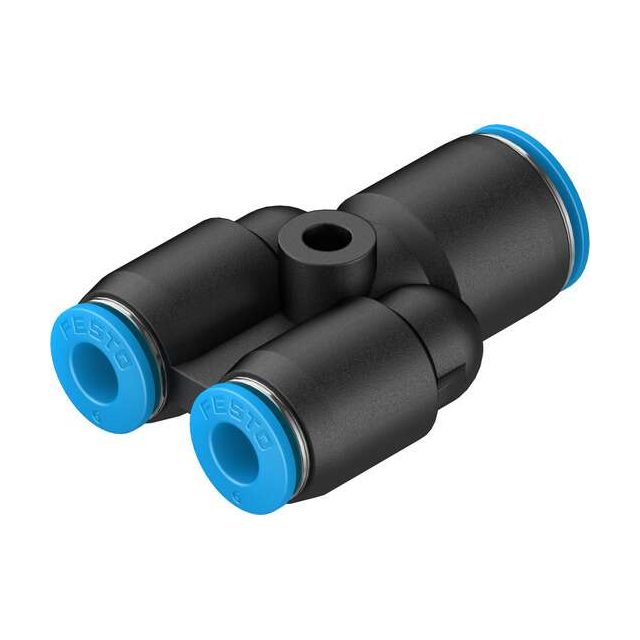

QSY-10-6

产品分类: 其他工具
厂牌: FESTO
产品描述: Festo Y型快插接头 气动接头, QSY系列, 推入式 10 mm转推入式 6 mm转推入式 6 mm, PBT的制
供应商型号: 3431820
供应商: 海外现货
标准整包数: 1

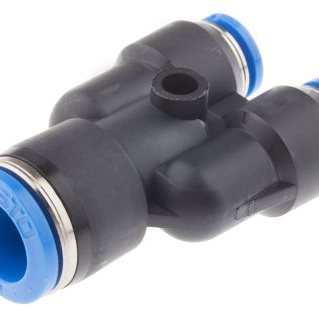

FESTO 其他工具 QSY-10-6

QSY-10-6概述

    推入式Y型连接器QSY-10-6 技术手册

    1. 产品简介


    推入式Y型连接器(QSY-10-6)是一种适用于压缩空气、水和油润滑介质的高性能连接器。主要用于工业自动化、气动控制等领域,如自动化生产线、机器人技术、医疗设备等。其独特的Y型结构设计和推拉原理使其在复杂环境中依然能够实现高效可靠的连接。

    2. 技术参数


    | 参数 | 值 |

    | 规格编号 | 130611 |
    | 尺寸 | 标准 |
    | 标称宽度 | 3.3 mm |
    | 安装位置 | 任意 |
    | 设计 | Y型 |
    | 包装数量 | 10个 |
    | 结构设计 | 推拉原理 |
    | 工作压力范围(全温度范围) | -0.095 MPa 至 0.6 MPa
    -0.95 bar 至 6 bar
    -13.775 psi 至 87 psi |
    | 温度依赖性工作压力范围 | -0.095 MPa 至 1.4 MPa
    -0.95 bar 至 14 bar
    -13.775 psi 至 203 psi |
    | 额定介质 | 压缩空气(符合ISO 8573-1:2010 [7:-:-]标准)
    无冰水
    允许油润滑 |
    | 耐腐蚀等级 | 1 - 低腐蚀应力 |
    | LABS (PWIS) 一致性 | 符合VDMA24364-B1/B2-L标准 |
    | 洁净室级别 | 符合ISO 14644-1 Class 4 标准 |
    | 工作温度范围 | -10 °C 至 80 °C |
    | 产品重量 | 19 g |
    | 出口数量 | 2个 |
    | 供气管线数量 | 1个 |
    | 管路接口1 | 用于外径为10 mm 的管路 |
    | 管路接口2 | 用于外径为6 mm 的管路 |
    | 释放环颜色 | 蓝色 |
    | 材料合规性 | 符合RoHS标准 |

    3. 产品特点和优势


    - Y型设计:双出口设计使得气源可以在两个方向上同时提供,增加了系统设计的灵活性。
    - 高可靠性:通过了ISO 14644-1标准的洁净室认证,确保在高洁净要求的应用环境中能够稳定工作。
    - 广泛的工作条件:能够在-10 °C 至 80 °C的宽泛工作温度范围内运行,并且能够承受0.6 MPa的压力。
    - 耐用材料:PBT和POM材料的使用保证了产品的长期稳定性和高耐腐蚀性。
    - 简便操作:采用推拉原理进行安装和拆卸,操作简便快捷。

    4. 应用案例和使用建议


    QSY-10-6 连接器特别适合于需要多个气动装置同步工作的场合。例如,在自动化生产线中,当一台机器需要从同一气源向多台设备提供气体时,QSY-10-6 可以作为理想的分叉点,确保每个分支都有足够的气压和流量。此外,它也可以用于需要高洁净度环境的实验室设备和医疗器械中。
    使用建议:
    - 在高湿度或恶劣环境下,建议配合适当的防护措施使用。
    - 经常检查接口密封情况,避免由于管路老化而导致泄漏问题。

    5. 兼容性和支持


    QSY-10-6连接器具有良好的通用性,能够与大多数常见的10 mm和6 mm管路系统兼容。制造商提供详尽的技术文档和支持服务,包括定期的维护指导和技术咨询,帮助客户解决使用过程中遇到的各种问题。

    6. 常见问题与解决方案


    1. 问题:接口处出现泄漏
    - 解决方案:检查接口处的密封圈是否完好,必要时更换新的NBR密封圈。

    2. 问题:无法正常拆卸
    - 解决方案:确认没有异物卡住释放环,轻轻敲打连接器边缘以解除锁定状态。

    7. 总结和推荐


    QSY-10-6 推入式Y型连接器以其广泛的适用性、可靠的性能和便于操作的设计在市场上拥有显著的竞争优势。无论是工业自动化还是高洁净要求的领域,都是一个非常不错的选择。因此,我们强烈推荐此产品给那些正在寻找高品质、高性能连接解决方案的用户。

QSY-10-6参数

参数
安装方式 底座安装
零件状态 在售
包装方式 散装

QSY-10-6厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSY-10-6数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QSY-10-6 QSY-10-6数据手册

QSY-10-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
