QSM-4H-3

产品分类: 其他工具
厂牌: FESTO
产品描述: Festo 异径管接头 气动接头, QSM系列, 推入式 4 mm转推入式 3 mm, PBT的制
供应商型号: 1216100
供应商: 海外现货
标准整包数: 10
FESTO 其他工具 QSM-4H-3

QSM-4H-3概述


    产品简介

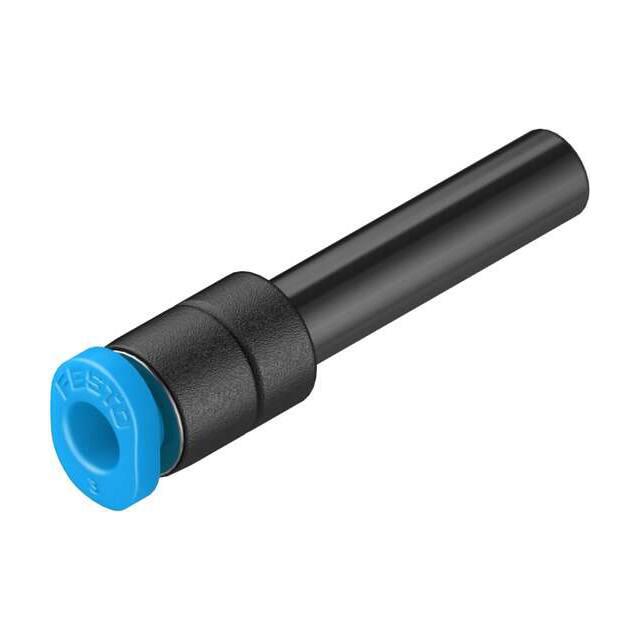

    Push-in Connector QSM-4H-3
    Push-in connectors are widely used in the automation industry, particularly in pneumatic systems where efficient and reliable connections are essential. The QSM-4H-3 is a mini push-in connector designed to provide secure and easy-to-install pneumatic connections. Its compact size and robust construction make it ideal for applications in various industries including automotive, manufacturing, and robotics.

    技术参数


    - 尺寸:Mini
    - 公称尺寸:1.7 mm
    - 安装方向:任意方向
    - 容器容量:10个
    - 结构设计:推拉原理
    - 工作压力:-0.95 ... 6 bar(全温度范围)
    - 温度相关工作压力:-0.95 ... 14 bar
    - 工作介质:符合ISO8573-1:2010 [7:-:-]的压缩空气
    - 润滑操作说明:可能进行润滑操作
    - 腐蚀抗性分类:CRC 1 - 低腐蚀应力
    - 环境温度:-10 ... 80 °C
    - 材料认证:符合RoHS标准
    - 重量:0.8 g
    - 气动连接,端口1:推入式套筒QS-4
    - 气动连接,端口2:适合3mm外径的软管
    - 释放环颜色:蓝色
    - 外壳材料:PBT
    - 释放环材料:POM
    - 软管密封材料:NBR
    - 管夹爪材料:耐腐蚀高合金钢

    产品特点和优势


    - 紧凑设计:1.7mm的公称尺寸使其成为空间受限场合的理想选择。
    - 安全可靠:推拉原理确保了连接的稳定性,即使在高压环境下也能保持良好的密封性能。
    - 操作简便:推入式设计简化了安装过程,减少了维护时间和成本。
    - 耐腐蚀性强:低腐蚀应力分类使得它能在多种环境中稳定运行,延长使用寿命。
    - 温度适应范围广:从-10°C到80°C的工作温度范围使其适用于各种严苛环境。
    - 润滑操作:可进行润滑操作以进一步提高密封性和可靠性。

    应用案例和使用建议


    应用案例:
    - 自动化生产线:用于压缩空气系统的连接。
    - 汽车制造:适用于需要高效、安全连接的装配线。
    - 工业机器人:为机器人控制系统提供可靠的气动接口。
    使用建议:
    - 在安装过程中确保接头清洁,避免异物进入影响密封性能。
    - 定期检查接头的密封情况,及时更换磨损部件。
    - 在极端温度条件下,考虑增加额外的防护措施以保证性能稳定。

    兼容性和支持


    - 兼容性:该产品可与符合ISO8573-1:2010标准的压缩空气系统兼容。
    - 支持:Festo AG & Co. KG提供全面的技术支持和维护服务,确保客户在使用过程中能够得到及时帮助。

    常见问题与解决方案


    - 问题:连接处泄漏。
    - 解决方案:检查接头是否安装正确,必要时重新安装或更换新件。
    - 问题:密封性能不佳。
    - 解决方案:确认所使用的密封材料是否符合要求,如需,可以进行润滑操作并定期检查密封情况。
    - 问题:连接松动。
    - 解决方案:紧固接头,并确认是否需要调整管夹爪的张力。

    总结和推荐


    综述:
    QSM-4H-3是一款集高效、可靠和耐用于一体的mini推入式连接器。其紧凑的设计、广泛的适用温度范围和可靠的密封性能使其在多个行业中的应用广泛。无论是自动化生产线还是工业机器人,都能提供稳定高效的气动连接。
    推荐:
    鉴于其出色的表现和广泛的应用领域,我们强烈推荐QSM-4H-3作为压缩空气系统的理想选择。它不仅能满足各种复杂环境下的需求,还提供了优良的性价比,是您项目中的理想之选。

QSM-4H-3参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

QSM-4H-3厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSM-4H-3数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QSM-4H-3 QSM-4H-3数据手册

QSM-4H-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
