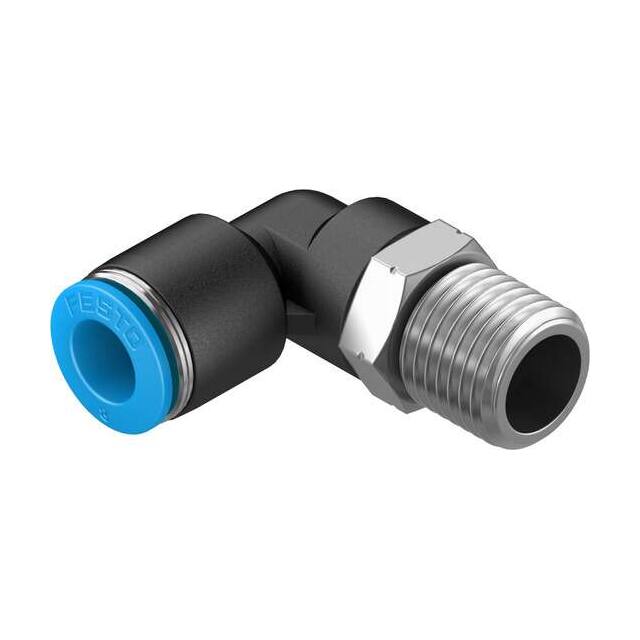

QSL-1/4-8

产品分类: 其他工具
厂牌: FESTO
产品描述: Festo 螺纹弯头 气动接头, QS系列, R 1/4 公转推入式 8 mm, PBT的制
供应商型号: 1216192
供应商: 海外现货
标准整包数: 10
FESTO 其他工具 QSL-1/4-8

QSL-1/4-8概述

    Push-in L-fitting QSL-1/4-8 技术手册

    产品简介


    Push-in L-fitting QSL-1/4-8 是一款专为压缩空气系统设计的L形接头,采用推拉式原理操作。它具备优异的密封性能,能够在各种工业环境中可靠运行。本产品适用于压缩空气传输系统,特别是在洁净室、船舶和需要高耐腐蚀性的应用场合中表现出色。

    技术参数


    - 尺寸标准:标准
    - 公称宽度:6.7mm
    - 螺纹插头的密封类型:涂层
    - 安装位置:任意
    - 结构设计:L形
    - 包装数量:10个
    - 操作压力(整个温度范围):-0.095MPa ~ 0.6MPa 或 -0.95bar ~ 6bar 或 -13.775psi ~ 87psi
    - 温度相关的操作压力:-0.095MPa ~ 1.4MPa 或 -0.95bar ~ 14bar 或 -13.775psi ~ 203psi
    - 海洋分类:参见证书
    - 操作介质:符合ISO 8573-1:2010标准的压缩空气
    - 水:制造商声明(见www.festo.com)
    - 操作和先导介质:允许油润滑
    - 腐蚀抵抗等级(CRC):1 - 低腐蚀应力
    - LABS (PWIS) 符合性:VDMA24364-B1/B2-L
    - 洁净室级别:ISO 14644-1中的4级
    - 环境温度:-10°C ~ 80°C
    - 标称拧紧扭矩:9Nm
    - 标称拧紧扭矩的容差:±20%
    - 产品重量:20g
    - 安装类型:外部六角形,AF 14
    - 气动连接1:R1/4外螺纹
    - 气动连接2:适合8mm直径的气管
    - 释放环颜色:蓝色
    - 螺纹插头材料:镀镍黄铜
    - 材料符合RoHS规定
    - 外壳材料:聚对苯二甲酸丁二醇酯(PBT)
    - 释放环材料:聚甲醛(POM)
    - 管密封材料:丁腈橡胶(NBR)
    - 管固定爪材料:高强度不锈钢

    产品特点和优势


    - 密封性能:该接头采用特殊的涂层密封,确保了高可靠性和耐用性。
    - 安装灵活:可以安装在任意位置,提供了极高的灵活性。
    - 操作压力广:在广泛的温度范围内具有良好的操作性能。
    - 符合多种标准:产品符合ISO、VDMA等多个国际标准,适用于多种环境。
    - 防腐蚀:镀镍黄铜插头和高强度不锈钢管固定爪增强了抗腐蚀能力。

    应用案例和使用建议


    - 应用案例:广泛应用于船舶、洁净室和其他要求高耐腐蚀性和高清洁度的应用场合。
    - 使用建议:
    - 在使用前请检查所有连接处是否正确无误。
    - 在极端环境下使用时,请定期检查并维护。
    - 如需进行油润滑操作,请确认介质符合产品说明书的要求。

    兼容性和支持


    - 兼容性:本产品可与市场上大部分符合R1/4外螺纹标准的设备兼容。
    - 支持和服务:Festo公司提供全面的技术支持和售后服务,包括安装指导、故障排查等。

    常见问题与解决方案


    - 问题1:安装后出现泄漏现象。
    - 解决方案:请检查螺纹插头是否正确安装,确保安装位置正确且拧紧扭矩符合标准。
    - 问题2:接头损坏。
    - 解决方案:如接头发生物理损伤,请立即更换新的接头以保证系统正常运行。

    总结和推荐


    Push-in L-fitting QSL-1/4-8是一款高性能的L形接头,适用于需要高可靠性和耐用性的工业应用。它在各种复杂环境下的表现卓越,且具有多种优点。如果您正在寻找一款在苛刻条件下仍能保持稳定性能的接头,这款产品无疑是您的理想选择。我们强烈推荐您考虑使用这款产品。

QSL-1/4-8参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

QSL-1/4-8厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSL-1/4-8数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QSL-1/4-8 QSL-1/4-8数据手册

QSL-1/4-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
