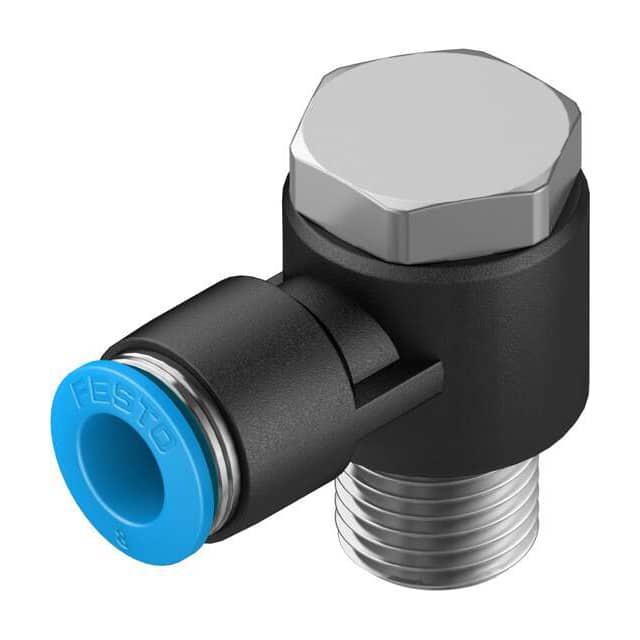

QSLV-1/4-8

产品分类: 其他工具
厂牌: FESTO
产品描述: Festo 螺纹弯头 气动接头, QS系列, R 1/4 公转推入式 8 mm, PBT的制
供应商型号: SXE-QSLV-1/4-8
供应商: 海外现货
标准整包数: 1

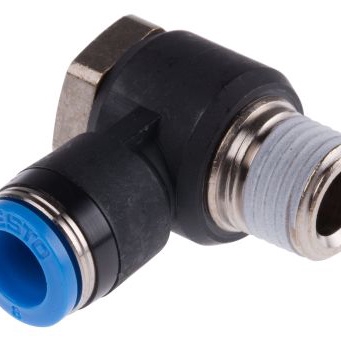

FESTO 其他工具 QSLV-1/4-8

QSLV-1/4-8概述

    Push-in L-fitting QSLV-1/4-8 技术手册概述

    1. 产品简介


    Push-in L-fitting QSLV-1/4-8 是一款用于压缩空气系统的关键部件。它适用于多种工业环境,例如气动控制系统、液压系统和流体传输系统。此产品采用L型设计,允许连接管件以灵活适应不同空间需求。

    2. 技术参数


    - 尺寸: 标准型
    - 公称宽度: 6 mm
    - 密封方式: 涂层
    - 安装方向: 任意
    - 结构设计: 推拉式原理
    - 操作压力(全温范围): -0.095 MPa 到 0.6 MPa (-0.95 bar 到 6 bar, -13.775 psi 到 87 psi)
    - 温度相关操作压力: -0.095 MPa 到 1.4 MPa (-0.95 bar 到 14 bar, -13.775 psi 到 203 psi)
    - 工作介质: 压缩空气(符合ISO 8573-1:2010标准),无冰水(液态)
    - 抗腐蚀等级: 1级(低腐蚀应力)
    - 清洁室级别: 符合ISO 14644-1的4级
    - 环境温度: -10°C 到 80°C
    - 公称紧固扭矩: 9 Nm
    - 公称紧固扭矩公差: ± 20%
    - 产品重量: 38克
    - 安装类型: 带外六角孔的空心螺栓
    - 气动连接: R1/4外部螺纹
    - 气动连接2: 外径8毫米的气动软管
    - 释放环颜色: 蓝色
    - 材料注意事项: 符合RoHS标准
    - 外壳材料: 聚对苯二甲酸丁二醇酯(PBT)
    - 空心螺栓材料: 镍镀黄铜
    - 释放环材料: 聚甲醛(POM)
    - 软管密封材料: 丁腈橡胶(NBR)
    - 管保持爪材料: 不锈钢

    3. 产品特点和优势


    Push-in L-fitting QSLV-1/4-8 具备多个独特的特点和优势:
    - 适用性强: 能够在广泛的温度和压力范围内稳定工作,确保可靠的操作性能。
    - 耐用性高: 材料选择符合严格的抗腐蚀和环保标准,延长使用寿命。
    - 安装简便: 采用推拉式设计,易于安装且具有快速拆卸功能。
    - 兼容性好: 支持多种类型的气动软管和管道连接,方便系统的集成与扩展。
    - 操作方便: 具有颜色标记的释放环,使得识别和操作更为直观简单。

    4. 应用案例和使用建议


    Push-in L-fitting QSLV-1/4-8 可广泛应用于气动控制系统、液压系统和流体传输系统中。以下是一些具体的应用案例及建议:
    - 气动控制系统: 在需要快速安装和高可靠性连接的应用中,例如机器人手臂控制,使用此产品能够显著提高系统的响应速度和稳定性。
    - 液压系统: 在高压环境下使用时,应确保所选气动软管和管道连接适配于产品的压力限制范围。
    - 流体传输系统: 在使用过程中,定期检查连接处是否泄漏,确保连接稳固。如发现损坏应及时更换部件。

    5. 兼容性和支持


    此产品的兼容性较高,适用于大多数常见的气动软管和管道。厂商提供了全面的技术支持和服务,包括在线文档和客户支持热线,以帮助用户解决问题并确保系统的正常运行。

    6. 常见问题与解决方案


    - 问题: 安装后连接处泄露。
    - 解决方案: 确认紧固扭矩达到推荐值(9 Nm),检查软管密封是否完好无损。
    - 问题: 释放环颜色不匹配。
    - 解决方案: 仔细核对型号,并联系供应商确认颜色编码。
    - 问题: 使用过程中连接松动。
    - 解决方案: 检查安装是否到位,确保所有固定部件正确安装并达到指定扭矩。

    7. 总结和推荐


    Push-in L-fitting QSLV-1/4-8 是一款高性能、高可靠性的电子元器件产品,特别适合在各种工业环境中使用。其出色的兼容性、坚固耐用的结构以及简便易用的特点使其成为许多关键应用的理想选择。综上所述,强烈推荐使用这款产品,尤其对于要求高精度和可靠性的场合。

QSLV-1/4-8参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

QSLV-1/4-8厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSLV-1/4-8数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QSLV-1/4-8 QSLV-1/4-8数据手册

QSLV-1/4-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
