QS-10-8

产品分类: 其他工具
厂牌: FESTO

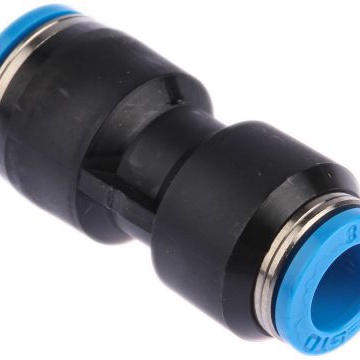

产品描述: Festo 异径管接头 气动接头, QS系列, 推入式 10 mm转推入式 8 mm, PBT的制
供应商型号: 1216227
供应商: 海外现货
标准整包数: 10

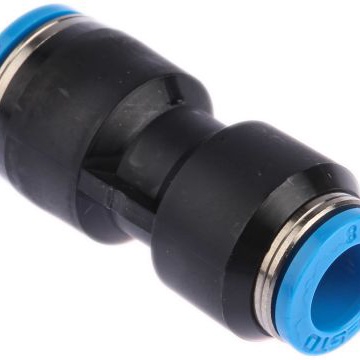

FESTO 其他工具 QS-10-8

QS-10-8概述


    产品简介


    产品类型和主要功能
    本文介绍的产品为Push-in连接器(型号:QS-10-8),是一种用于压缩空气系统的高性能连接器。它采用直插式设计,适用于多种安装位置,并能够在广泛的温度和压力范围内稳定工作。Push-in连接器以其高效、可靠的连接性能而著称,在工业自动化、气动控制等领域得到广泛应用。
    应用领域
    Push-in连接器广泛应用于工业自动化设备、气动控制系统以及实验室和洁净室环境中。其适用于压缩空气系统,可用于连接各种尺寸的气管,如外径10mm和8mm的气管。

    技术参数


    基本信息
    - 型号:QS-10-8
    - 制造商:Festo SE & Co. KG
    - 物料号:153039
    尺寸和结构
    - 标称宽度:6.5mm
    - 连接器尺寸:标准
    - 设计:直型
    - 安装位置:任意
    - 包装数量:每包10个
    - 释放环颜色:蓝色
    - 结构设计:推拉原理
    工作环境
    - 操作压力(整个温度范围):-0.095 MPa ... 0.6 MPa (-0.95 bar ... 6 bar)
    - 操作压力(整个温度范围):-13.775 psi ... 87 psi
    - 温度相关操作压力:-0.095 MPa ... 1.4 MPa (-0.95 bar ... 14 bar)
    - 温度相关操作压力:-13.775 psi ... 203 psi
    - 最大水压(50°C):0.6 MPa
    - 适用介质:压缩空气(符合ISO 8573-1:2010 [7:-:-])
    - 液体介质:冰冻水
    - 润滑油:可带油润滑运行
    - 环境温度:-10°C ... 80°C
    - 耐腐蚀等级:CRC 1 - 低腐蚀应力
    - 抗压等级:符合VDMA24364-B1/B2-L标准
    - 洁净室等级:ISO 14644-1 Class 4
    物理特性
    - 产品重量:14g
    - 材料:
    - 外壳材料:聚对苯二甲酸丁二醇酯(PBT)
    - 释放环材料:聚甲醛(POM)
    - 管路密封材料:丁腈橡胶(NBR)
    - 管路夹持爪材料:高合金不锈钢

    产品特点和优势


    Push-in连接器QS-10-8具有以下显著特点和优势:
    1. 多功能连接性:可适配不同尺寸的气管,简化系统连接。
    2. 广泛的工作范围:在-10°C至80°C的温度范围内,连接器能够可靠地运行。
    3. 高强度材料:PBT外壳、POM释放环、NBR管路密封和高合金不锈钢管路夹持爪保证了长期使用中的耐用性和可靠性。
    4. 低维护需求:无需特殊工具即可快速安装,减少维护成本和时间。
    5. 清洁度要求高:符合ISO 14644-1 Class 4的洁净室标准,适合对环境要求严格的实验室和洁净室应用。
    6. 环境保护:RoHS合规,符合环保标准。

    应用案例和使用建议


    应用场景
    - 自动化生产线:用于连接气动控制阀和执行器。
    - 气动控制系统:适用于需要高可靠性的气动控制系统。
    - 洁净室:满足实验室和洁净室对洁净度的要求。

    使用建议
    1. 安装前检查:确保气管外径匹配,避免错误安装。
    2. 定期检查:定期检查连接部位是否有泄漏,保持系统的正常运行。
    3. 注意事项:遵守清洁度要求,特别是用于洁净室应用时,确保连接器和气管的清洁度。

    兼容性和支持


    Push-in连接器QS-10-8能够兼容各种标准尺寸的气管,确保其广泛的应用适应性。制造商提供全面的技术支持和售后服务,确保用户在使用过程中获得最佳体验。此外,Festo还提供详细的安装指南和维护手册,帮助用户轻松完成安装和日常维护。

    常见问题与解决方案


    问题1:如何正确安装Push-in连接器?
    解决方案:按照安装指南的步骤进行操作。确保气管的外径与连接器匹配,轻轻按下气管直到锁定到位。必要时可以使用专用工具辅助安装。
    问题2:如何检查连接器是否有泄漏?
    解决方案:可以通过观察压力表的变化来检测连接器是否泄漏。如果发现压力下降,则可能是连接处有泄漏,需要重新检查并紧固连接器。
    问题3:如何更换损坏的连接器?
    解决方案:首先关闭气源,卸下旧连接器,然后按照安装指南重新安装新的连接器。确保每个步骤都遵循安全操作规程。

    总结和推荐


    Push-in连接器QS-10-8凭借其卓越的设计和高性能,成为工业自动化和气动控制领域的重要组成部分。其高可靠性、易于安装和维护的特点使其在市场上具备极高的竞争力。总体而言,Push-in连接器QS-10-8是一款值得推荐的高性能气动连接器,尤其适用于要求高洁净度和可靠性的工作环境。

QS-10-8参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

QS-10-8厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QS-10-8数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QS-10-8 QS-10-8数据手册
