首页  >  产品百科  >  QS-1/4-4

QS-1/4-4

产品分类: 其他工具
厂牌: FESTO

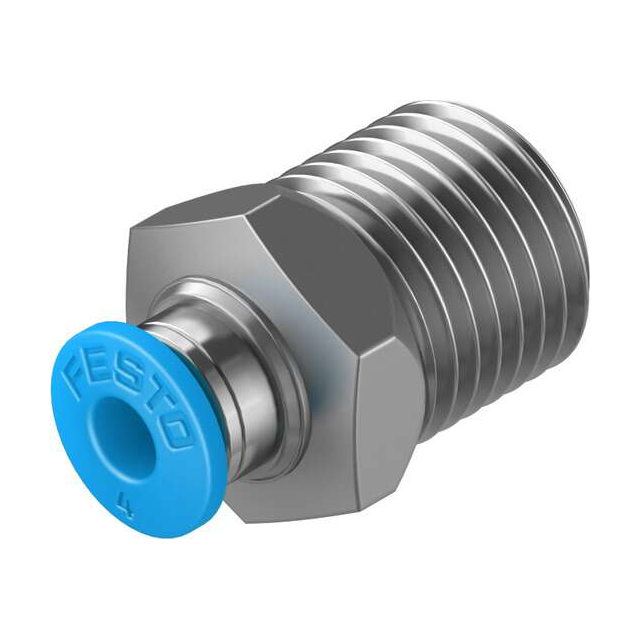

产品描述: Festo 螺纹直通 气动接头, QS系列, R 1/4 公转推入式 4 mm, 黄铜制
供应商型号: SXE-QS-1/4-4
供应商: 海外现货
标准整包数: 1

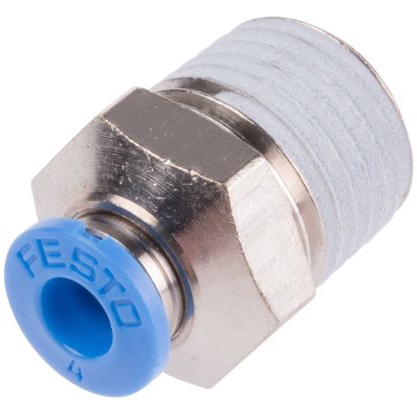

FESTO 其他工具 QS-1/4-4

QS-1/4-4概述

    Push-in Fitting QS-1/4-4 技术手册

    产品简介


    Push-in fitting QS-1/4-4 是一款适用于气动系统的高性能连接件,广泛应用于自动化设备、工业机械和各种流体传输系统。这种类型的接头采用了直角设计和按压-拉动原理,使得安装和拆卸过程更加简便快捷。此外,该产品还具备出色的耐腐蚀性和操作稳定性,确保在苛刻的工作环境下仍能保持可靠的性能。

    技术参数


    - 型号: QS-1/4-4
    - 规格代码: 190644
    - 尺寸:
    - 标准尺寸
    - 公称直径:3mm
    - 密封方式: 螺纹堵头涂层
    - 安装方向: 任意
    - 结构设计: 直角设计
    - 包装数量: 10个/包
    - 工作压力范围:
    - 整个温度范围内的工作压力:-0.095 MPa 至 0.6 MPa (-0.95 bar 至 6 bar, -13.775 psi 至 87 psi)
    - 温度相关的工作压力:-0.095 MPa 至 1.4 MPa (-0.95 bar 至 14 bar, -13.775 psi 至 203 psi)
    - 工作介质: 压缩空气(符合ISO 8573-1:2010 [7:-:-]标准)、无冰水
    - 润滑方式: 可以用油进行润滑
    - 耐腐蚀等级: 低腐蚀应力(1级)
    - 认证: 符合VDMA24364-B1/B2-L标准
    - 工作温度范围: -10°C 至 80°C
    - 紧固扭矩: 9 Nm
    - 紧固扭矩公差: ±20%
    - 产品重量: 16g
    - 安装方式: 外六角扳手,AF 14
    - 气动接口:
    - 1号接口:R1/4外螺纹
    - 2号接口:用于4mm外径的气管
    - 释放环颜色: 蓝色
    - 材料要求: 符合RoHS标准
    - 外壳材料: 镍化黄铜
    - 释放环材料: 聚甲醛(POM)
    - 管路密封材料: 丁腈橡胶(NBR)
    - 管夹材料: 高合金不锈钢

    产品特点和优势


    Push-in fitting QS-1/4-4 具有诸多独特的功能和优势。首先,它采用了直角设计,使得安装更为便捷;其次,使用按压-拉动原理能够提供更高的安全性和可靠性;再者,该产品的材料均经过严格测试和验证,保证其具备出色的耐腐蚀性和操作稳定性,可以在极端条件下长期稳定运行。此外,由于具备广泛的适用性和高性价比,使得该产品在市场上具有较高的竞争力。

    应用案例和使用建议


    Push-in fitting QS-1/4-4 广泛应用于工业自动化、气动设备和液压系统等领域。例如,在一台需要高可靠性的气动驱动设备中,安装了Push-in fitting QS-1/4-4 后,显著提升了系统的稳定性和耐用性。对于具体的应用场合,建议在使用时根据实际需求选择合适的密封圈材料,以确保系统正常运行。同时,务必按照规范使用正确的紧固扭矩,以防止因过度紧固导致部件损坏。

    兼容性和支持


    Push-in fitting QS-1/4-4 兼容多种气动管路,可以轻松连接不同品牌的气动元件。厂商提供详细的技术支持和售后服务,包括安装指导、故障排查和技术咨询等,确保用户能够充分利用产品的所有功能。

    常见问题与解决方案


    - 问题1: 安装后出现漏气现象
    - 解决办法: 检查密封圈是否正确安装,并确认使用正确的紧固扭矩。
    - 问题2: 管路容易脱落
    - 解决办法: 确认管夹是否牢固锁紧,必要时可重新拧紧释放环。

    总结和推荐


    Push-in fitting QS-1/4-4 是一款高品质、高性能的气动管路连接件。其优异的设计、卓越的性能和广泛的应用场景使其成为市场上不可或缺的产品之一。综上所述,我们强烈推荐使用此款产品,尤其适合需要高可靠性和长寿命的应用场合。

QS-1/4-4参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

QS-1/4-4厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QS-1/4-4数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QS-1/4-4 QS-1/4-4数据手册
