QSL-10HL

产品分类: 其他工具
厂牌: FESTO
产品描述: Festo 快插弯头 气动接头, QSL系列, 推入式 10 mm转推入式 10 mm, PBT的制
供应商型号: SXE-QSL-10HL
供应商: 海外现货
标准整包数: 1
FESTO 其他工具 QSL-10HL

QSL-10HL概述

    推入式L型连接器QSL-10HL技术手册解析

    1. 产品简介

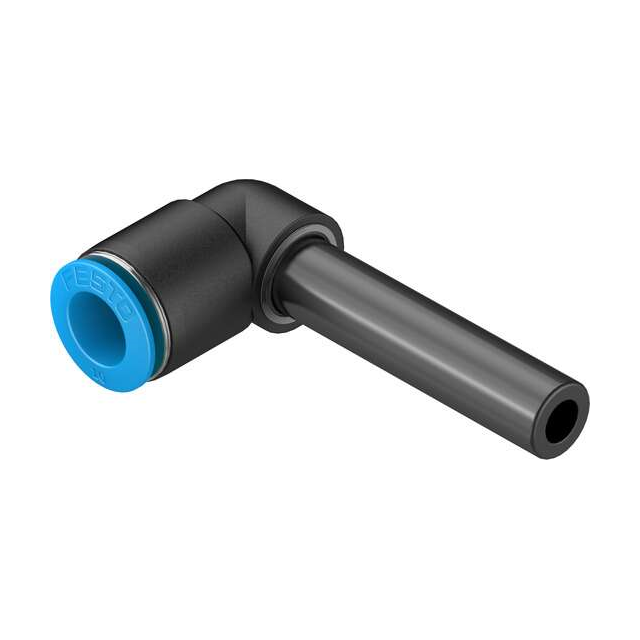

    QSL-10HL推入式L型连接器是FESTO公司推出的一种适用于压缩空气传输和管路连接的关键部件。该连接器具有小巧的体积和轻便的重量(仅11克),且具有广泛的温度适应范围(-10°C至80°C)。它采用了坚固耐用的材料制造,确保了长期稳定的使用效果。QSL-10HL主要应用于工业自动化、机器人技术以及各种需要压缩空气的系统中,为用户提供高效可靠的管路连接解决方案。

    2. 技术参数


    - 尺寸标准:符合标准要求
    - 公称直径:5.6mm
    - 装配位置:任意方向
    - 容器容量:10个
    - 结构设计:推拉原理
    - 操作压力:-0.95到6巴(在完整温度范围内)
    - 温度相关工作压力:-0.95到14巴
    - 操作介质:ISO8573-1:2010规范中的压缩空气;制造商声明中符合水的相关规定
    - 对介质的要求:可进行润滑操作
    - 耐腐蚀等级:CRC 1 - 低腐蚀应力
    - 工作温度范围:-10°C到80°C
    - 海事认证:详见证书
    - 产品重量:11克
    - 气动连接端口1:QS-10推入式套筒
    - 气动连接端口2:适合外径10mm的管材
    - 释放环颜色:蓝色
    - 材料说明:符合RoHS要求
    - 外壳材质:PBT
    - 释放环材质:POM
    - 管路密封圈材质:NBR
    - 管夹材质:高合金钢,耐腐蚀

    3. 产品特点和优势


    QSL-10HL连接器以其紧凑的设计和轻便的重量为特色,使得安装过程更加便捷高效。它能够在广泛的工作温度范围内稳定运行,并具有良好的耐腐蚀性。此外,通过采用符合国际环保标准的材料,进一步增强了产品的市场竞争力。

    4. 应用案例和使用建议


    - 应用案例:例如,在汽车制造厂内用于连接气动工具,或者在机器人工作站中作为气源接口。这些应用展示了QSL-10HL在高压环境下保持良好性能的能力。
    - 使用建议:对于需要频繁拆装的应用场合,可以考虑选择带有快速接头功能的产品以提高工作效率。同时,注意定期检查管路密封圈的状态,确保长期使用无泄漏风险。

    5. 兼容性和支持


    QSL-10HL可与其他FESTO品牌的推入式套筒相匹配,以构建完整的气路系统。FESTO提供了详尽的技术文档及在线技术支持,帮助客户解决使用过程中可能遇到的问题。如果您购买的是正规渠道的产品,则通常会包含一年期的质量保证服务。

    6. 常见问题与解决方案


    - 问题1:无法正常锁定。
    - 解决方法:检查是否有异物阻碍,尝试重新插拔几次。如果仍然存在问题,建议更换新的连接器。
    - 问题2:发现连接处有漏气现象。
    - 解决方法:首先确认管路密封圈是否正确安装,然后检查两端的连接是否紧密贴合。必要时可涂抹适量的润滑油。
    - 问题3:出现异常噪音。
    - 解决方法:检查内部是否有杂物堵塞,清理干净后再次尝试。若仍存在噪音,需联系专业技术人员检查维修。

    7. 总结和推荐


    总体而言,QSL-10HL是一款非常值得推荐的工业级推入式L型连接器。它的多功能性、易用性和可靠性使其成为众多应用场景下的理想选择。无论是初学者还是经验丰富的工程师,都能从中受益匪浅。不过,请务必按照制造商提供的指导手册正确使用和维护该产品,以最大限度地发挥其效能并延长使用寿命。

QSL-10HL参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装
