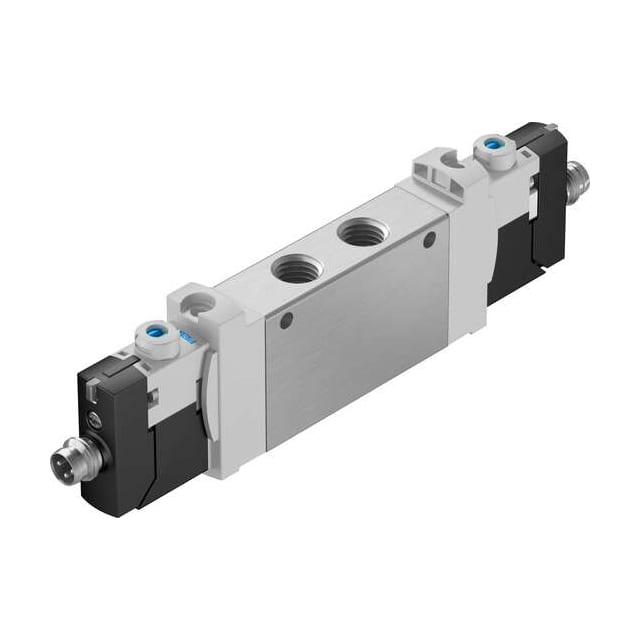

VUVG-LK14-B52-T-G18-1R8L-S

产品分类: 其他工具
厂牌: FESTO
产品描述: Festo 电磁阀, VUVG系列, G 1/8接口, 直接插入安装, 660L/min, 24V 直流线圈电压, 5通道
供应商型号: 1215888
供应商: 欧时
标准整包数: 1
FESTO 其他工具 VUVG-LK14-B52-T-G18-1R8L-S

VUVG-LK14-B52-T-G18-1R8L-S概述


    产品简介


    产品名称: 气动电磁阀
    型号: VUVG-LK14-B52-T-G18-1R8L-S
    厂商编号: 8042568
    本产品是一款5/2位双稳态气动电磁阀,主要用于工业自动化控制中压缩空气系统的调节与控制。它的主要功能是通过电信号来控制压缩空气的流向,广泛应用于各类气动设备和系统中,如自动化生产线、气动夹具、气动工具等领域。

    技术参数


    | 参数项 | 值 |
    | : | : |
    | 阀门功能 | 5/2位,双稳态 |
    | 动作类型 | 电气控制 |
    | 阀门尺寸 | 14mm |
    | 标准额定流量 | 660升/分钟 |
    | 气动接口 | G1/8 |
    | 工作电压 | 24V DC |
    | 工作压力范围 | 0.15MPa...0.7MPa(1.5bar...7bar) |
    | 结构设计 | 活塞滑动带密封圈 |
    | 认证 | cULus - 认可(OL) |
    | 发证机构 | UL MH19482 |
    | 防护等级 | IP65 |
    | 排气功能 | 可选流量控制 |
    | 密封原理 | 软密封 |
    | 安装方向 | 任意 |
    | 手动复位 | 锁紧式 |
    | 非锁紧式 |
    | 控制方式 | 先导控制 |
    | 引导介质供应口 | 内置 |
    | 流向 | 不可逆 |
    | 符号 | 00992897 |
    | 重叠量 | 重叠 |
    | 信号状态显示 | LED |
    | 最大切换频率 | 2Hz |
    | 切换时间 | 8ms |
    | 占空比 | 100% |
    | 最大正脉冲时无信号 | 1600µs |
    | 最大负脉冲在信号上 | 3000µs |
    | 线圈特性 | 24V DC:0.8W |
    | 允许电压波动 | ±10% |
    | 操作介质 | 按ISO 8573-1:2010 [7:4:4]标准压缩空气 |
    | 润滑 | 支持油润滑(适用于进一步使用) |
    | 振动抵抗力 | 运输测试,严重程度等级1,按FN 942017-4 和 EN 60068-2-6 |
    | 冲击抵抗力 | 冲击测试,严重程度等级1,按FN 942017-5 和 EN 60068-2-27 |
    | 腐蚀抵抗等级 (CRC) | 0 - 无腐蚀应力 |
    | LABS (PWIS) 合规性 | VDMA24364区域III |
    | 介质温度 | -5°C...+50°C |
    | 引导介质 | 按ISO 8573-1:2010 [7:4:4]标准压缩空气 |
    | 环境温度 | -5°C...+50°C |
    | 产品重量 | 85g |
    | 电气连接 | 3针 |
    | M8x1 A编码,符合EN 61076-2-104标准 |
    | 插头 |
    | 安装类型 | 终端条安装 |
    | 通孔 |
    | 气动连接 | 2 G1/8 |
    | 气动连接 | 4 G1/8 |
    | 材料注意事项 | 符合RoHS标准 |
    | 密封材料 | HNBR |
    | NBR |
    | 外壳材料 | 铸造铝合金 |

    产品特点和优势


    - 双稳态设计:具备自保持功能,不需要持续供电即可维持当前状态,适用于节能和安全要求较高的场合。
    - IP65防护等级:有效防止灰尘进入及短时间水浸,适用于恶劣的工作环境。
    - 高频率切换能力:最大切换频率可达2Hz,且切换时间为8ms,响应速度快。
    - 内置LED指示灯:便于实时监测阀门的工作状态。
    - 软密封设计:减少磨损,延长使用寿命,提高密封可靠性。
    - 支持多种安装方式:可以任意方向安装,提高了安装灵活性。
    - 抗振动和冲击:经过严格测试,能够承受运输和使用过程中可能遇到的振动和冲击。
    - 宽电压范围:允许±10%的电压波动,确保稳定运行。

    应用案例和使用建议


    应用案例
    该电磁阀被广泛用于各种工业自动化控制系统中,例如汽车制造、包装机械、机器人技术等领域。特别是在需要高频率、高可靠性的气动系统中表现优异。
    使用建议
    - 系统设计:考虑到高频切换需求,建议对控制电路进行合理设计,确保电源稳定性。
    - 安装位置:由于可以任意方向安装,可以根据具体安装空间选择最合适的安装位置。
    - 操作环境:注意避免过高的湿度和粉尘,以延长产品寿命。
    - 配线注意:请严格按照电气连接标准接线,确保接线牢固,防止松动导致故障。

    兼容性和支持


    - 兼容性:该电磁阀可与各种标准接口和控制系统兼容,适用于不同的工业设备。
    - 支持服务:厂商提供详尽的技术文档和用户指南,并提供售后服务和技术支持。

    常见问题与解决方案


    1. 问题: 电磁阀不能正常切换?
    - 解决方法: 检查电源电压是否在允许范围内,确认电气连接是否正确,必要时更换损坏部件。
    2. 问题: LED指示灯不亮?
    - 解决方法: 检查电源是否正常,查看接线是否有误,更换LED灯或检查电路板。
    3. 问题: 电磁阀动作迟缓?
    - 解决方法: 检查管道内是否存在堵塞或污染,清理过滤器和管道;确保阀门操作条件在推荐范围内。

    总结和推荐


    综上所述,这款气动电磁阀具有显著的优势,尤其适用于高要求的工业自动化控制场合。它具备双稳态设计、高效能、高可靠性和良好的环境适应性。无论是从功能还是性能上来看,这款产品都能满足大多数应用需求,推荐在各类工业自动化控制系统中采用。

VUVG-LK14-B52-T-G18-1R8L-S参数

参数
安装方式 底座安装
零件状态 在售
包装方式 散装

VUVG-LK14-B52-T-G18-1R8L-S厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

VUVG-LK14-B52-T-G18-1R8L-S数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO VUVG-LK14-B52-T-G18-1R8L-S VUVG-LK14-B52-T-G18-1R8L-S数据手册
