QSMY-6

产品分类: 其他工具
厂牌: FESTO
产品描述: Festo Y型快插接头 气动接头, QSMY系列, 推入式 6 mm转推入式 6 mm转推入式 6 mm, PBT的制
供应商型号: 1215947
供应商: 欧时
标准整包数: 10

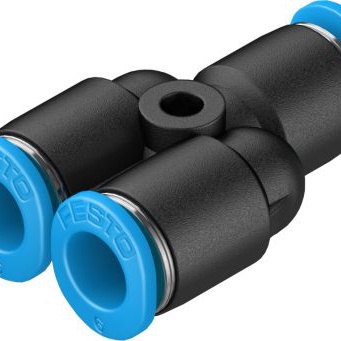

FESTO 其他工具 QSMY-6

QSMY-6概述

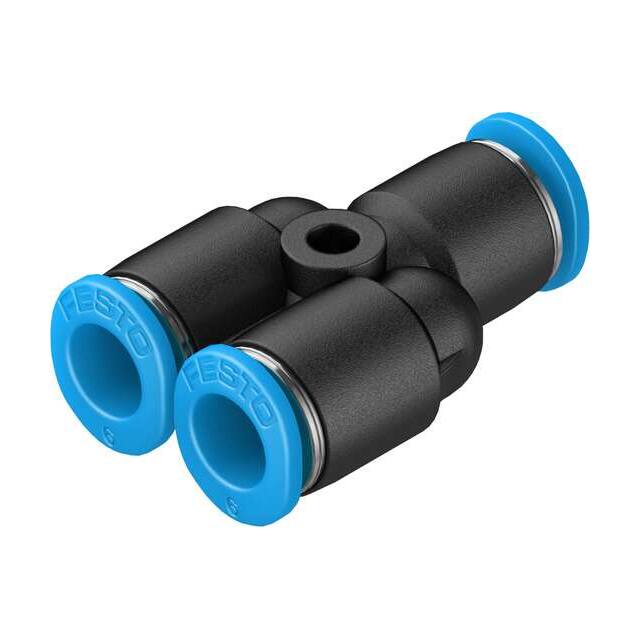

    Push-in Y Connector QSMY-6 技术手册

    1. 产品简介


    Push-in Y 连接器 QSMY-6 是一款专为压缩空气管路系统设计的小型连接器。它采用直插式结构,方便安装和拆卸。该连接器主要用于各种工业自动化设备中,如气动控制系统、机器人手臂、以及各类工业机械的气压管路连接。其主要功能是将一条压缩空气管路分成两条输出,以满足不同的用气需求。

    2. 技术参数


    - 尺寸:迷你型
    - 公称尺寸:2.9毫米
    - 组装位置:任意
    - 容器数量:10个
    - 设计结构:推拉原理
    - 工作压力(完整温度范围):-0.95 ... 6 bar
    - 温度依赖工作压力:-0.95 ... 14 bar
    - 操作介质:符合ISO8573-1:2010标准的压缩空气 [7:-:-]
    - 环境温度:-10 ... 80°C
    - 产品重量:5.5克
    - 输出端口数:2个
    - 进气管线数:1条
    - 管路连接:
    - 端口1:适用于外径6毫米的管路
    - 端口2:适用于外径6毫米的管路
    - 颜色标识环:蓝色
    - 材料:
    - 外壳:PBT
    - 释放环:POM
    - 管路密封圈:NBR
    - 管路固定爪:高合金钢,耐腐蚀

    3. 产品特点和优势


    QSMY-6 推入式 Y 连接器的主要优势包括:
    - 方便安装:通过推拉原理实现快速连接和拆卸。
    - 紧凑设计:适合空间有限的应用场合。
    - 多重保护:材料选择保证长期使用中的抗腐蚀性能。
    - 高性能:适应广泛的工作压力范围和环境温度,确保稳定可靠的工作表现。
    - 环境友好:符合RoHS标准,减少对环境的影响。

    4. 应用案例和使用建议


    QSMY-6 推入式 Y 连接器广泛应用于自动化生产线中的气动控制组件。例如,在机器人手臂的应用中,该连接器可以有效连接不同气缸间的压缩空气供应,确保气缸同步动作。使用时应注意:
    - 选择合适的管径:确保所有连接处的外径均为6毫米,避免泄漏。
    - 检查密封圈状态:定期检查密封圈是否完好,防止气体泄露。

    5. 兼容性和支持


    该产品设计兼容多种压缩空气管路系统,易于集成到现有设备中。Festo 提供全面的技术支持,包括安装指导和售后咨询,确保客户能充分发挥产品的性能。

    6. 常见问题与解决方案


    - 问题:连接不牢固
    - 解决方案:确认连接件正确安装并锁紧,必要时检查密封圈是否有损坏。
    - 问题:漏气
    - 解决方案:检查所有接口是否密封良好,更换可能磨损的密封圈。

    7. 总结和推荐


    综上所述,QSMY-6 推入式 Y 连接器是一款高性能、可靠性强的产品,尤其适用于各种工业自动化应用。其便于安装、维护简单的特点使其在市场上具有较高的竞争力。因此,我强烈推荐在需要压缩空气管路分叉的场景下选用此产品。

QSMY-6参数

参数
安装方式 底座安装
零件状态 在售
包装方式 散装

QSMY-6厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSMY-6数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QSMY-6 QSMY-6数据手册
