QSM-1/8-4-I

产品分类: 其他工具
厂牌: FESTO

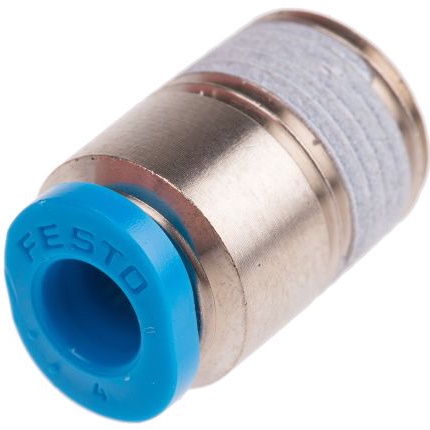

产品描述: Festo 螺纹直通 气动接头, QS系列, R 1/8 公转推入式 4 mm, 黄铜制
供应商型号: 1216094
供应商: 海外现货
标准整包数: 10
FESTO 其他工具 QSM-1/8-4-I

QSM-1/8-4-I概述


    产品简介


    Push-in fitting QSM-1/8-4-I 是一种适用于压缩空气系统的精密连接件。这类连接件广泛应用于工业自动化设备、气动控制系统和各类机械设备中。通过简单的推拉操作,可以快速、可靠地连接和断开管道,提供高效且安全的工作性能。

    技术参数


    - 尺寸:Mini
    - 公称宽度:3.1 mm
    - 密封圈类型:涂层
    - 安装位置:任意
    - 设计类型:直式设计
    - 包装数量:10个
    - 工作原理:推拉原理
    - 工作压力范围(全温度范围内):-0.095 MPa 至 0.6 MPa 或者 -0.95 bar 至 6 bar 或者 -13.775 psi 至 87 psi
    - 温度依赖的工作压力范围:-0.095 MPa 至 1.4 MPa 或者 -0.95 bar 至 14 bar 或者 -13.775 psi 至 203 psi
    - 操作介质:ISO 8573-1:2010 [7:-:-]标准下的压缩空气
    - 可润滑操作:允许油润滑
    - 腐蚀抗性等级:1 - 低腐蚀应力
    - 实验室标准符合性:VDMA24364-B1/B2-L
    - 环境温度:-10 °C 至 80 °C
    - 标称紧固扭矩:7 Nm
    - 紧固扭矩公差:± 20%
    - 产品重量:6.2 g
    - 安装方式:内部六角形,AF 3
    - 气动接口1:外螺纹 R1/8
    - 气动接口2:适用于气管外径4 mm
    - 释放环颜色:蓝色
    - 材料合规性:RoHS合规
    - 外壳材质:镀镍黄铜
    - 释放环材质:聚甲醛 (POM)
    - 管塞材质:丁腈橡胶 (NBR)
    - 管夹材质:高合金不锈钢

    产品特点和优势


    Push-in fitting QSM-1/8-4-I 具备多种显著的优势。首先,它采用简单的推拉安装方式,使得安装过程快速且方便。其次,其设计符合严格的行业标准,确保了长期可靠的性能。该产品的耐腐蚀性等级较低,能够在广泛的温度范围内正常运行。此外,该产品的结构设计保证了其能够承受较高的压力,适应不同的工作环境。这些特点使其成为工业自动化设备和气动系统中的理想选择。

    应用案例和使用建议


    在气动系统中,这种推入式接头可以用于连接气管和其他气动组件。例如,在一个气缸控制系统中,它们可用于控制和分配压缩空气,以确保设备平稳运行。为了实现最佳效果,建议根据实际应用场景选择合适的管径和材料,并确保正确安装和紧固以达到预期性能。

    兼容性和支持


    该产品支持与标准的气动管路和设备进行连接。厂商提供了详细的技术文档和专业支持,帮助用户解决可能出现的各种问题。如果需要更详细的咨询或技术支持,可以通过官方渠道联系供应商获取帮助。

    常见问题与解决方案


    1. 问题:如何确认推入式接头已经正确安装?
    解决方案:检查接头的颜色标记和锁定机制,确保释放环处于正确的位置并且不能轻易移动。
    2. 问题:如果接头处发生泄漏,应该怎么办?
    解决方案:重新安装并紧固接头,确保密封圈处于正确的状态,并且没有损坏。

    总结和推荐


    Push-in fitting QSM-1/8-4-I 的设计非常适用于工业自动化设备和气动控制系统中的关键连接点。其简易的安装过程和广泛的适用范围使其在市场上具有很高的竞争力。经过我们的评测,认为该产品是一款可靠、耐用且高效的连接件。因此,强烈推荐在气动系统项目中选用这款产品。

QSM-1/8-4-I参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

QSM-1/8-4-I厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSM-1/8-4-I数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QSM-1/8-4-I QSM-1/8-4-I数据手册

QSM-1/8-4-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
