QS-3/8-16

产品分类: 其他工具
厂牌: FESTO

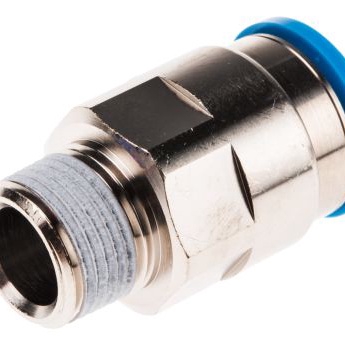

产品描述: Festo 螺纹直通 气动接头, QS系列, R 3/8 公转推入式 16 mm, 黄铜制
供应商型号: 3432177
供应商: 海外现货
标准整包数: 1
FESTO 其他工具 QS-3/8-16

QS-3/8-16概述

    电子元器件产品技术手册

    产品简介


    本文档介绍了FESTO公司生产的Push-in fitting(快速接头),型号为QS-3/8-16,主要用于连接压缩空气管道和其他流体系统。该产品广泛应用于工业自动化、气动设备、仪器仪表等领域,具有广泛的适用性。

    技术参数


    - 尺寸标准: 标准
    - 公称直径: 11mm
    - 螺纹上的密封类型: 镀层
    - 装配位置: 任意方向
    - 包装数量: 1个
    - 设计结构: 推拉式原理
    - 操作压力(完整温度范围): -0.95...6bar
    - 温度相关的操作压力: -0.95...14bar
    - 操作介质: 符合ISO8573-1:2010[7:-:-]标准的压缩空气,根据制造商声明适用于水
    - 注意事项: 可润滑操作
    - 耐腐蚀等级: CRC 1 - 低腐蚀应力
    - 环境温度: -10...80°C
    - 产品重量: 50g
    - 气动连接端口1: R3/8内螺纹
    - 气动连接端口2: 适合外径为16mm的管材
    - 释放环颜色: 蓝色
    - 材料说明: 符合RoHS标准
    - 外壳材料: 黄铜,镀镍
    - 释放环材料: 聚甲醛(POM)
    - 管路密封材料: 丁腈橡胶(NBR)
    - 管夹材料: 不锈钢

    产品特点和优势


    - 高可靠性: 具备低腐蚀应力和广泛的温度适应性,确保在各种环境中可靠运行。
    - 易于安装: 推拉式设计使其易于安装和拆卸,无需复杂的工具。
    - 多种介质适应性: 可以同时适用于压缩空气和水,提高了应用的灵活性。
    - 轻便耐用: 重量轻且耐腐蚀,适用于紧凑空间的应用。
    - 环保认证: 符合RoHS标准,对环境友好。

    应用案例和使用建议


    应用案例:
    在一台自动化设备中,需要连接不同直径的气管,通过使用这款Push-in fitting(QS-3/8-16),可以在不同直径的气管之间实现快速可靠的连接。
    使用建议:
    - 确保连接处无灰尘和杂质,以防止泄露。
    - 在连接之前检查所有部件的完整性,避免任何损坏导致的泄漏。
    - 使用前需注意安装环境的湿度和温度,确保其处于正常范围内。

    兼容性和支持


    该产品可以与其他常见的工业自动化设备和管道配件无缝配合。FESTO提供全面的技术支持和售后服务,包括安装指导、故障排查和技术咨询。

    常见问题与解决方案


    - 问题: 为什么我的产品会有泄漏?
    - 解决方案: 检查接口是否清洁、干燥且正确安装。确保螺纹部分没有磨损或损坏。
    - 问题: 为什么我的产品会过热?
    - 解决方案: 检查工作环境温度是否超过产品规定的范围。如果需要,调整工作环境或采用冷却措施。
    - 问题: 为什么产品无法牢固固定?
    - 解决方案: 检查是否正确安装了合适的密封件,并确保接口处无杂质或异物。

    总结和推荐


    总体而言,这款Push-in fitting (QS-3/8-16)以其出色的可靠性和广泛的应用范围,在多个行业中表现出色。它的推拉式设计使得安装更加简便,其广泛的介质兼容性和环境适应性使其成为自动化设备的理想选择。因此,我们强烈推荐使用这款产品。

QS-3/8-16参数

参数
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

QS-3/8-16厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QS-3/8-16数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QS-3/8-16 QS-3/8-16数据手册
