QSTL-1/4-10

产品分类: 其他工具
厂牌: FESTO
产品描述:
供应商型号: 2716857
供应商: 海外现货
标准整包数: 10
FESTO 其他工具 QSTL-1/4-10

QSTL-1/4-10概述

    推入式T形接头QSTL-1/4-10技术手册

    产品简介

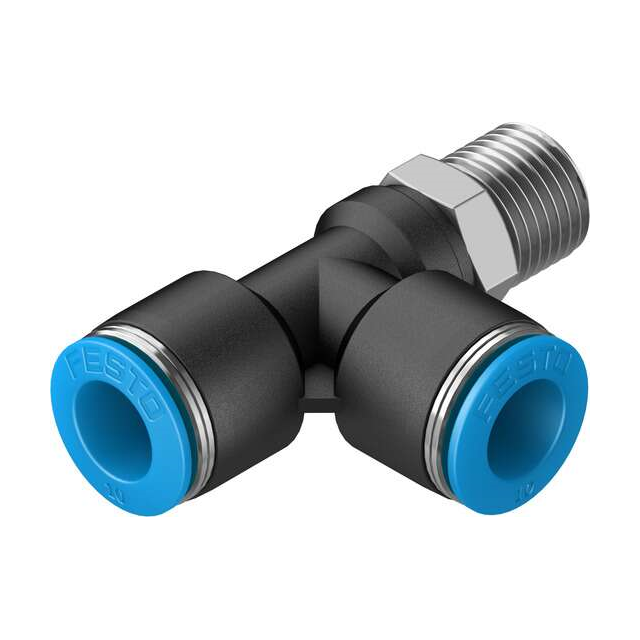

    QSTL-1/4-10是一款专为气动系统设计的推入式T形接头,适用于多种工业自动化设备。该产品以其紧凑的设计、高效连接和可靠密封而著称,特别适合于压缩空气管路系统的连接与控制。它的独特之处在于其易于安装的推拉式操作原理和良好的耐腐蚀性,确保了长期使用的稳定性和可靠性。

    技术参数


    - 型号:QSTL-1/4-10
    - 类型:标准型
    - 公称宽度:8 mm
    - 密封方式:涂层密封
    - 安装方向:任意方向
    - 结构设计:L形,带额外的推入式连接器
    - 包装数量:10个/包
    - 工作压力范围:
    - 整个温度范围内:-0.095 MPa至0.6 MPa(-0.95 bar至6 bar,-13.775 psi至87 psi)
    - 温度依赖范围:-0.095 MPa至1.4 MPa(-0.95 bar至14 bar,-13.775 psi至203 psi)
    - 最大操作介质压力:水,最大0.6 MPa,温度50°C
    - 操作介质:压缩空气(ISO 8573-1:2010 [7:-:-])、无冰水
    - 兼容介质:可带油润滑操作
    - 耐腐蚀等级:CRC 1级(低腐蚀应力)
    - 清洁室等级:符合ISO 14644-1,Class 4
    - 工作温度范围:-10°C至80°C
    - 标称紧固扭矩:9 Nm
    - 紧固扭矩容差:±20%
    - 产品重量:31 g
    - 出口数:2
    - 供给管线数:1
    - 安装类型:外六角,AF 14
    - 气动连接1:R1/4 外螺纹
    - 气动连接2:用于10 mm直径的气动管
    - 释放环颜色:蓝色
    - 材料:
    - 密封塞:丁腈橡胶(NBR)
    - 管夹材料:高合金不锈钢
    - 螺钉塞材料:镀镍黄铜
    - 外壳材料:聚对苯二甲酸丁二醇酯(PBT)
    - 释放环材料:聚甲醛(POM)

    产品特点和优势


    - 高效的推拉式操作:使得安装更加方便快捷,提高了工作效率。
    - 优良的耐腐蚀性:采用镀镍黄铜材料,使其能够承受各种恶劣的工作环境。
    - 多重密封保护:通过涂层密封和高质量材料,确保在极端条件下的持久密封效果。
    - 广泛的适用温度范围:能够在-10°C至80°C的温度范围内保持稳定的性能。

    应用案例和使用建议


    QSTL-1/4-10广泛应用于各类气动系统和自动化设备中,如工业生产线上的气动控制系统、医疗设备的气体传输管道等。为了达到最佳的使用效果,建议在安装前检查各接口是否有杂质,安装时施加适当的紧固扭矩,并定期进行维护以确保长久的使用寿命。

    兼容性和支持


    该产品与Festo的其他气动元件具有良好的兼容性,便于整体系统的集成。同时,Festo提供全面的技术支持和售后服务,确保用户在使用过程中无后顾之忧。

    常见问题与解决方案


    - 问题1:安装时难以固定。
    - 解决方案:确保施加正确的紧固扭矩,不要过度拧紧以免损坏密封件。
    - 问题2:接头处泄漏。
    - 解决方案:检查接头表面是否有杂质或损伤,必要时重新装配。
    - 问题3:接头无法完全锁定。
    - 解决方案:检查释放环的颜色和位置,确认是否正确装配。

    总结和推荐


    QSTL-1/4-10是一款性能优异、适用范围广的气动元件。其坚固耐用的设计和可靠的密封效果使其成为众多工业领域的理想选择。对于需要高度可靠气动连接的应用场合,推荐使用QSTL-1/4-10,它将为您的系统带来卓越的性能和稳定性。

QSTL-1/4-10参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

QSTL-1/4-10厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSTL-1/4-10数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QSTL-1/4-10 QSTL-1/4-10数据手册

QSTL-1/4-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
