QSMT-6

产品分类: 其他工具
厂牌: FESTO
产品描述: Festo 快插三通 气动接头, QSMT系列, 推入式 6 mm转推入式 6 mm, PBT的制
供应商型号: QSMT-6
供应商: 国内现货
标准整包数: 1
FESTO 其他工具 QSMT-6

QSMT-6概述

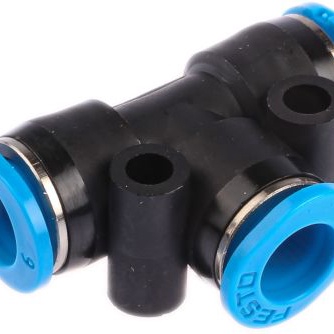

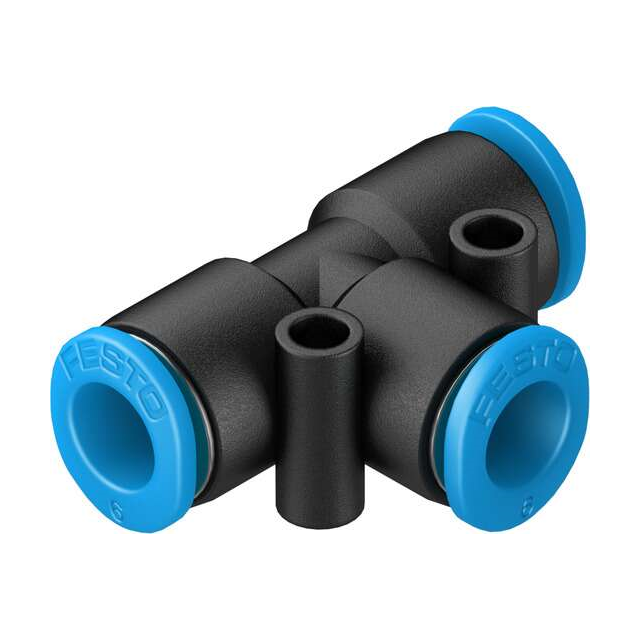

    Push-in T Connector QSMT-6 技术手册解析

    产品简介


    推入式T型接头QSMT-6是一款专为压缩空气系统设计的小型连接器。它能够高效、可靠地连接多条管道,从而实现复杂系统的分路需求。该产品适用于工业自动化、气动控制系统等多种领域,确保系统稳定运行的同时,简化安装和维护流程。

    技术参数


    | 参数名称 | 规格 |

    | 尺寸 | 小型 |
    | 公称尺寸 | 3.4 mm |
    | 组装方向 | 任意 |
    | 容量 | 10 个 |
    | 结构设计 | 推拉原理 |
    | 操作压力(全温范围) | -0.95 ... 6 bar |
    | 温度依赖的工作压力 | -0.95 ... 14 bar |
    | 工作介质 | 符合ISO8573-1:2010的压缩空气[7:-:-] |
    | 耐腐蚀等级 | CRC 1 - 低腐蚀应力 |
    | 环境温度 | -10 ... 80 °C |
    | 产品重量 | 5.3 g |
    | 输出数量 | 2 个 |
    | 供给线路数量 | 1 条 |
    | 气动连接(端口1) | 直径6 mm的管材 |
    | 气动连接(端口2) | 直径6 mm的管材 |
    | 释放环颜色 | 蓝色 |
    | 材料注释 | 符合RoHS标准 |
    | 外壳材料 | PBT |
    | 释放环材料 | POM |
    | 管道密封材料 | NBR |
    | 管夹材料 | 防腐蚀高合金钢 |

    产品特点和优势


    1. 结构紧凑,便于安装:推拉式的组装方式使得安装极为简便,无需复杂的工具或技能。
    2. 广泛的操作温度范围:在极端温度条件下仍能保持稳定的性能表现。
    3. 耐腐蚀性强:采用CRC 1等级的材料,确保长期使用中的耐用性和可靠性。
    4. 多接口设计:支持双输出和单输入的设计,方便系统扩展和改造。
    5. 高安全性能:满足RoHS环保要求,符合国际安全标准。

    应用案例和使用建议


    1. 工业自动化:在自动化生产线上用于分路压缩空气,支持多台设备同步运行。
    2. 气动控制系统:在需要精细控制压缩空气流动的应用中,如精密仪器或医疗设备。
    3. 机器人手臂:在需要多自由度运动的场合,作为多条气管的连接点。
    4. 安装建议:在高温或低温环境中使用时,注意确保环境温度不超过规定的极限值;定期检查各部件是否磨损,及时更换以维持最佳性能。

    兼容性和支持


    - 兼容性:该推入式T型接头可与各种标准直径6mm的管材配合使用,适用于多种不同品牌和型号的气动系统。
    - 厂商支持:Festo提供详尽的技术文档和支持服务,确保用户在使用过程中获得必要的帮助和技术指导。

    常见问题与解决方案


    1. 问题:无法推入管道
    - 解决方案:检查管道直径是否符合标准(6mm),并确保推入动作均匀。
    2. 问题:接口漏气
    - 解决方案:确认管道和接头之间的连接是否紧密,必要时重新组装并确保O型圈无损坏。
    3. 问题:工作压力超出范围
    - 解决方案:核实工作环境的压力是否在规定范围内,避免超负荷使用。

    总结和推荐


    综上所述,推入式T型接头QSMT-6凭借其紧凑的设计、宽泛的操作温度范围以及卓越的耐腐蚀性能,在多个领域都有着出色的表现。特别是在工业自动化和精密气动控制系统中,其便捷的安装和可靠的性能使其成为理想的选件。我们强烈推荐此产品给需要高效、耐用且易于维护的气动系统集成商和用户。

QSMT-6参数

参数
安装方式 底座安装
零件状态 在售
包装方式 散装

QSMT-6厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSMT-6数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QSMT-6 QSMT-6数据手册
