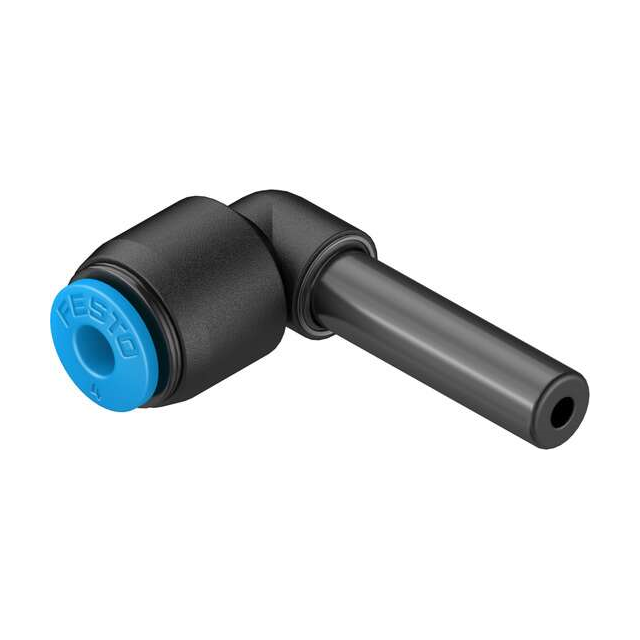

QSL-6H-4

产品分类: 其他工具
厂牌: FESTO
产品描述: Festo 快插弯头 气动接头, QSL系列, 推入式 6 mm转推入式 4 mm, PBT的制
供应商型号: 3432019
供应商: 海外现货
标准整包数: 1
FESTO 其他工具 QSL-6H-4

QSL-6H-4概述

    # Push-in L-Connector QSL-6H-4 技术手册解析

    产品简介


    Push-in L-Connector QSL-6H-4 是一款专为压缩空气系统设计的高效连接器。该产品属于标准尺寸系列,具有紧凑的设计和卓越的耐用性。其核心功能在于提供可靠的气动连接解决方案,广泛应用于工业自动化、气动工具、气动执行机构等领域。由于其出色的推拉操作原理和广泛的适用温度范围,该产品特别适合于恶劣工况下的长期运行。
    主要功能
    - 提供可靠的气动连接。
    - 支持快速安装与拆卸。
    - 适用于多种气动设备和系统。
    应用领域
    - 工业自动化生产线。
    - 气动工具。
    - 气动执行机构。
    - 压缩空气处理系统。

    技术参数


    以下是 QSL-6H-4 的关键技术参数:
    | 参数名称 | 值 |

    | 尺寸 | 标准 |
    | 公称尺寸 | 2.4 mm |
    | 组装方向 | 任意 |
    | 容器容量 | 10 个 |
    | 设计结构 | 推拉原理 |
    | 工作压力(完整温度范围) | -0.95 至 6 bar |
    | 温度依赖工作压力 | -0.95 至 14 bar |
    | 工作介质 | 符合 ISO8573-1:2010 的压缩空气
    依据制造商声明,也适用于水 |
    | 润滑支持 | 可能 |
    | 腐蚀等级 | CRC 1 - 低腐蚀应力 |
    | 环境温度 | -10°C 至 80°C |
    | 海上分类 | 查看证书 |
    | 产品重量 | 3.6 g |
    | 气动连接(端口 1) | 推入式套管 QS-6 |
    | 气动连接(端口 2) | 外径 4 mm 的软管适配器 |
    | 释放环颜色 | 蓝色 |
    | 材料符合性 | 符合 RoHS 标准 |
    | 主体材料 | PBT |
    | 释放环材料 | POM |
    | 软管密封材料 | NBR |
    | 管道保持爪材料 | 高合金钢,防腐蚀 |

    产品特点和优势


    1. 紧凑设计:Push-in L-Connector 的小体积使其非常适合空间受限的应用场景。
    2. 高可靠性:通过严格的温度和压力测试,确保在极端环境下仍能正常工作。
    3. 易于安装与维护:采用推拉原理,无需工具即可快速安装和拆卸。
    4. 多用途性:既可连接压缩空气系统,也能适应水介质环境。
    5. 环保合规:主体材料和密封材料均符合 RoHS 标准,绿色环保。

    应用案例和使用建议


    应用案例
    - 在工业自动化设备中用于气动执行机构的连接。
    - 在气动工具中实现高效的气流分配。
    - 在气动输送系统中用于连接管道和气缸。
    使用建议
    - 确保连接时使用合适的密封圈,以避免泄漏。
    - 在高温或低温环境中使用时,注意调整工作压力范围。
    - 定期检查连接器是否松动或老化,及时更换损坏部件。

    兼容性和支持


    兼容性
    QSL-6H-4 支持多种工业标准接口,可以与其他 Festo 产品及第三方设备无缝集成。具体兼容性可通过产品认证证书确认。
    支持和服务
    Festo 提供全面的技术支持和售后服务,包括安装指导、故障诊断和维修服务。用户可以通过官方渠道获取详细的使用手册和技术文档。

    常见问题与解决方案


    1. 问题:连接器无法牢固固定。
    - 解决方案:检查是否有足够的插入深度,必要时更换更大的密封圈。
    2. 问题:工作压力超出额定范围。
    - 解决方案:调整系统压力,确保不超过允许的最大值。
    3. 问题:连接处出现泄漏。
    - 解决方案:检查密封圈是否老化或破损,及时更换。

    总结和推荐


    优点

    总结


    - 紧凑设计:节省空间,适合复杂工况。
    - 高可靠性:适应宽温范围和多种介质。
    - 易用性:推拉安装简化了操作流程。
    - 环保合规:材料符合 RoHS 标准,环保友好。
    推荐意见
    QSL-6H-4 是一款性能优异、用途广泛的气动连接器,尤其适合需要高可靠性和易维护性的工业应用场景。综合考虑其技术参数、应用场景和使用建议,我们强烈推荐此产品给需要高性能气动连接解决方案的用户。

QSL-6H-4参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

QSL-6H-4厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSL-6H-4数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QSL-6H-4 QSL-6H-4数据手册
