首页  >  产品百科  >  QS-G1/4-8

QS-G1/4-8

产品分类: 其他工具
厂牌: FESTO

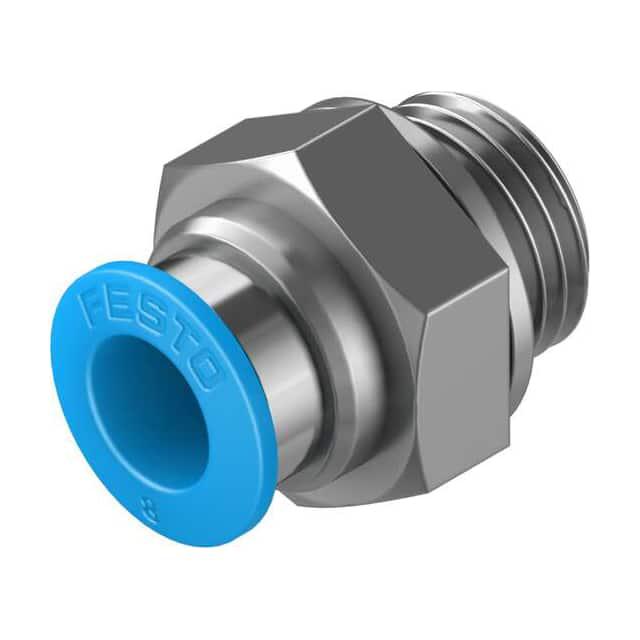

产品描述: Festo 螺纹直通 气动接头, QS系列, G 1/4 公转推入式 8 mm, 黄铜制
供应商型号: SXE-QS-G1/4-8
供应商: 海外现货
标准整包数: 1
FESTO 其他工具 QS-G1/4-8

QS-G1/4-8概述

    推入式接头QS-G1/4-8产品技术手册

    产品简介


    推入式接头QS-G1/4-8是一种用于压缩空气和液体管道连接的重要部件。它具有广泛的应用领域,包括工业自动化、机器人技术、流体传输系统等。这款接头通过直角设计实现便捷安装,能够在任何方向上进行连接,确保了极高的灵活性和适应性。

    技术参数


    | 特性 | 参数值 |

    | 规格 | 186099 |
    | 尺寸标准 | 标准尺寸 |
    | 公称宽度 | 7 mm |
    | 密封类型 | 带密封圈的螺纹插件 |
    | 安装位置 | 任意方向 |
    | 设计 | 直通型 |
    | 包装数量 | 每包10个 |
    | 工作原理 | 插拔式 |
    | 操作压力(全温区) | -0.095 MPa ~ 0.6 MPa |
    | 操作压力(全温区) | -0.95 bar ~ 6 bar |
    | 操作压力(全温区) | -13.775 psi ~ 87 psi |
    | 温度依赖的操作压力 | -0.095 MPa ~ 1.4 MPa |
    | 温度依赖的操作压力 | -0.95 bar ~ 14 bar |
    | 温度依赖的操作压力 | -13.775 psi ~ 203 psi |
    | 水操作压力上限(最大50°C) | 0.6 MPa |
    | 操作介质 | 压缩空气(符合ISO 8573-1:2010[7:-:-]标准)、水(无冰) |
    | 腐蚀等级 | 1级(低腐蚀应力) |
    | 实验室认证(PWIS) | 符合VDMA24364-B1/B2-L |
    | 环境温度范围 | -10 °C ~ 80 °C |
    | 额定拧紧扭矩 | 9 Nm |
    | 拧紧扭矩公差 | ±20% |
    | 产品重量 | 15 g |
    | 安装方式 | 外六角形,AF 17 |
    | 气动连接 | 1号G1/4外部螺纹 |
    | 气动连接(2号) | 适合外径为8mm的气管 |
    | 释放环颜色 | 蓝色 |

    产品特点和优势


    推入式接头QS-G1/4-8采用了先进的插拔式设计,能够在各种环境下可靠地进行连接和断开操作。其显著的特点如下:
    - 快速连接:通过简单的插拔操作即可完成安装和拆卸,提高了工作效率。
    - 耐腐蚀性:采用高品质材料制造,适用于各种恶劣的工作环境。
    - 广泛的适用性:可适用于多种操作介质,如压缩空气和水。
    - 高安全性:具有可靠的密封性能和较高的抗压能力,确保长时间使用过程中的稳定性。

    应用案例和使用建议


    该产品广泛应用于机器人自动化设备、流体控制系统及医疗设备等领域。例如,在一个典型的机器人手臂应用中,推入式接头可以确保在频繁移动的情况下依然保持良好的密封性和稳定性。此外,在实际使用过程中,需要注意避免过度拧紧,以免损坏密封件。定期检查连接处的紧密程度,确保长期稳定的运行状态。

    兼容性和支持


    推入式接头QS-G1/4-8具备与多种标准气管和配件的兼容性。制造商提供了详尽的技术支持和服务,确保客户在使用过程中能够获得及时的帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接松动 | 重新确认拧紧扭矩,并使用适当的工具进行紧固。 |
    | 密封不良 | 检查密封件是否磨损或损坏,并更换新的密封件。 |
    | 连接时出现泄漏 | 确保连接部位清洁无异物,并适当调整拧紧力矩。 |

    总结和推荐


    综上所述,推入式接头QS-G1/4-8凭借其出色的性能、可靠的密封性和广泛的适用性,在众多行业中都有着出色的表现。我们强烈推荐这款产品给那些寻求高效、稳定和安全连接解决方案的用户。

QS-G1/4-8参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

QS-G1/4-8厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QS-G1/4-8数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QS-G1/4-8 QS-G1/4-8数据手册

QS-G1/4-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 23.3397
库存: 68
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 23.33
