QSMF-M3-3

产品分类: 其他工具
厂牌: FESTO
产品描述: Festo 螺纹直通 气动接头, QS系列, M3 包容式转推入式 3 mm, 黄铜制
供应商型号: ET-3432132
供应商: 海外现货
标准整包数: 1
FESTO 其他工具 QSMF-M3-3

QSMF-M3-3概述


    产品简介

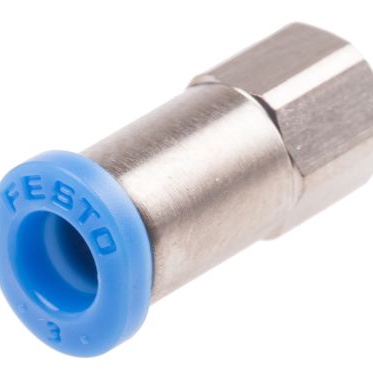

    Push-in fitting QSMF-M3-3
    Push-in fittings are essential components in pneumatic systems, providing a reliable and efficient means of connecting tubing to various pneumatic devices. The QSMF-M3-3 model is specifically designed for applications requiring a compact and robust solution. This type of fitting is commonly used in the automotive, industrial automation, and robotics sectors due to its high-performance capabilities and durability.

    技术参数


    以下是QSMF-M3-3型推入式接头的主要技术规格:
    | 参数 | 规格值 |

    | 尺寸 | 迷你 |
    | 公称尺寸 | 1.3 mm |
    | 螺纹密封圈类型 | 密封圈 |
    | 安装方向 | 任意 |
    | 包装数量 | 10个 |
    | 操作压力(完整温度范围) | -0.95 ... 6 bar |
    | 温度相关工作压力 | -0.95 ... 14 bar |
    | 操作介质 | 符合ISO8573-1:2010压缩空气[7:-:-] |
    | 镶嵌环颜色 | 蓝色 |
    | 工作温度范围 | -10 ... 80 °C |
    | 紧固扭矩(公称) | 0.48 Nm |
    | 紧固扭矩容差 | ± 55 % |
    | 产品重量 | 1.6 g |
    | 气动接口,端口1 | 带螺纹M3 |
    | 气动接口,端口2(管材,外径3mm) | 管材(外径3mm) |
    | 材料说明 | 符合RoHS标准 |

    产品特点和优势


    QSMF-M3-3 推入式接头具备以下显著特点和优势:
    - 紧凑设计:其迷你尺寸使其适用于空间有限的应用场合。
    - 多功能安装:任何方向均可安装,方便灵活布线。
    - 高耐腐蚀性:符合CRC 1级低腐蚀应力标准,可在恶劣环境下保持稳定性能。
    - 温度适应性强:可在极端温度范围内可靠操作,确保系统稳定性。
    - 抗振动:采用推拉原理,提高连接可靠性。
    - 材料耐用:主体采用镀镍黄铜,具有良好的机械强度和抗腐蚀性能。

    应用案例和使用建议


    应用场景:
    - 自动化生产线中的气动控制组件
    - 工业机器人和精密设备的气路连接
    - 汽车制造过程中的气动工具
    使用建议:
    - 在安装过程中,务必确保接头完全插入并锁定,避免泄露。
    - 为了达到最佳效果,在高压环境下,建议使用高强度材料的管材。
    - 经常检查连接处是否有磨损或损坏,及时更换以保证系统的正常运行。

    兼容性和支持


    QSMF-M3-3 推入式接头可与符合ISO8573-1:2010标准的压缩空气系统兼容。厂商提供了详尽的技术支持和售后服务,包括安装指导、故障排查和定期维护。此外,还可根据客户需求提供定制化服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接处泄露 | 检查是否完全插入并锁定,必要时更换密封圈 |
    | 系统压力异常 | 检查紧固扭矩是否正确,如有需要重新紧固 |
    | 接头损坏或磨损 | 及时更换损坏部件,推荐定期维护 |

    总结和推荐


    综上所述,QSMF-M3-3 推入式接头凭借其紧凑的设计、广泛的温度适应性以及可靠的连接性能,成为了众多应用领域的理想选择。无论是工业自动化还是汽车制造等领域,它都能展现出卓越的表现。如果您正在寻找一种高效且耐用的气动连接解决方案,QSMF-M3-3 推入式接头无疑是您值得信赖的选择。

QSMF-M3-3参数

参数
安装方式 直接安装,螺纹安装,通孔安装

QSMF-M3-3厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSMF-M3-3数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QSMF-M3-3 QSMF-M3-3数据手册

QSMF-M3-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
