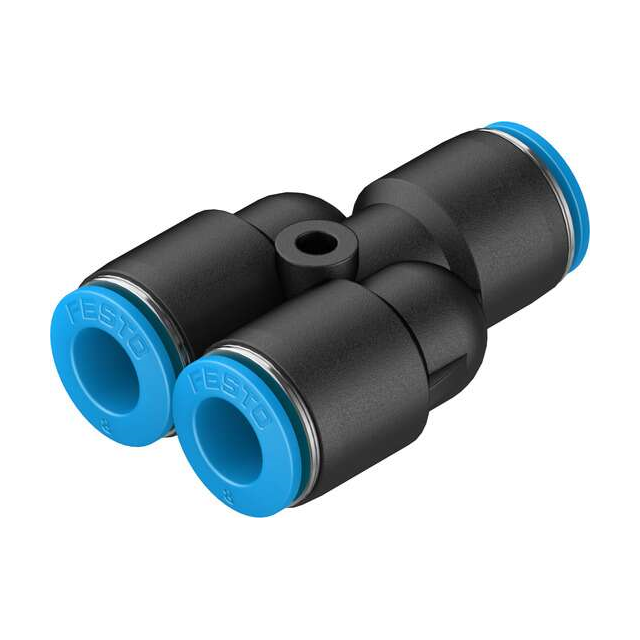

QSY-8

产品分类: 其他工具
厂牌: FESTO
产品描述: Festo Y型快插接头 气动接头, QSY系列, 推入式 8 mm转推入式 8 mm转推入式 8 mm, PBT的制
供应商型号: 1215993
供应商: 海外现货
标准整包数: 10

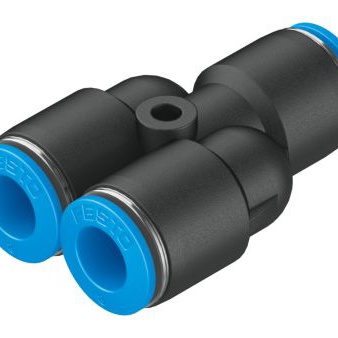

FESTO 其他工具 QSY-8

QSY-8概述

    推入式Y型连接器 QSY-8 技术手册

    产品简介


    推入式Y型连接器(型号:QSY-8)是一种适用于压缩空气系统的连接器。其独特的设计使得它能够方便地在多种场景下使用,广泛应用于自动化设备、工业机器人和气动控制等领域。QSY-8采用标准尺寸设计,能够与各种常见的气动管材无缝对接,具有高度的可靠性和稳定性。

    技术参数


    - 型号: QSY-8
    - 制造商编号: 153150
    - 尺寸: 标准
    - 额定宽度: 5.7mm
    - 安装位置: 任意方向
    - 连接方式: 推拉式原理
    - 压力范围:
    - 整个温度范围内: -0.095MPa至0.6MPa (-0.95bar至6bar, -13.775psi至87psi)
    - 温度依赖: -0.095MPa至1.4MPa (-0.95bar至14bar, -13.775psi至203psi)
    - 最大水压: 0.6MPa(最高50°C)
    - 工作介质: 压缩空气(符合ISO 8573-1:2010 [7:-:-]标准)、无冰水(液态)
    - 腐蚀等级: 低腐蚀应力(1级)
    - 材料认证: 符合VDE24364-B1/B2-L标准
    - 环境温度范围: -10°C至80°C
    - 产品重量: 16g
    - 连接口数量: 2个
    - 进气线数量: 1条
    - 管径连接: 两个8mm外径的气动接头
    - 释放环颜色: 蓝色
    - 材料: 符合RoHS标准,PBT材料外壳,POM材料释放环,NBR材质密封圈,高合金不锈钢材质管夹

    产品特点和优势


    QSY-8推入式Y型连接器具备多项优势,首先它的紧凑设计使其适用于狭小空间,确保系统布局的高效和整洁。其次,通过推拉式原理,操作简便,且连接稳固可靠。此外,它拥有宽泛的工作压力和温度范围,能适应各种恶劣环境。产品还经过严格的材料认证,确保长时间使用的稳定性和安全性。

    应用案例和使用建议


    QSY-8在许多自动化和机器人系统中被广泛应用。例如,在工业机器人控制系统中,用于气动手爪的气路连接。建议用户在选择气动管材时,确保与连接器的外径匹配,以避免泄露风险。同时,为了提高系统的可靠性,可以在重要位置增加固定装置以防止意外松脱。

    兼容性和支持


    QSY-8连接器可兼容多种直径为8mm的气动管材,适用于大多数气动控制系统。制造商Festo提供了详细的技术文档和支持服务,包括在线培训和技术咨询,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题: 连接不稳定。
    - 解决方案: 确保管材插入深度足够,并检查是否有异物阻碍。
    - 问题: 气密性差。
    - 解决方案: 重新安装,确保密封圈完好无损;更换已老化或损坏的密封圈。
    - 问题: 压力范围异常。
    - 解决方案: 检查系统中是否有泄漏,或者尝试调节系统压力以确保在正常范围内运行。

    总结和推荐


    QSY-8推入式Y型连接器凭借其可靠的推拉式连接机制、宽泛的压力和温度范围以及耐用的材料,成为众多自动化和气动系统中的理想选择。无论是设备维护还是系统升级,QSY-8都展现出卓越的性能和广泛的适用性。对于需要高效、可靠气动连接的场合,QSY-8无疑是一个值得推荐的产品。

QSY-8参数

参数
安装方式 底座安装
包装方式 散装

QSY-8厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSY-8数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QSY-8 QSY-8数据手册

QSY-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 388.096
库存: 336
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 3880.96
