QSM-M5-6

产品分类: 其他工具
厂牌: FESTO
产品描述: Festo 螺纹直通 气动接头, QS系列, M5 外螺纹转推入式 6 mm, 黄铜制
供应商型号: 1216039
供应商: 海外现货
标准整包数: 10
FESTO 其他工具 QSM-M5-6

QSM-M5-6概述


    产品简介

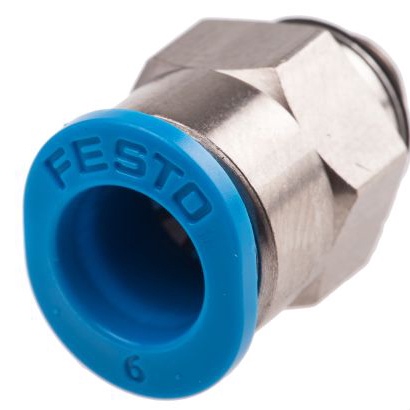

    Push-in Fitting QSM-M5-6
    Festo的QSM-M5-6是一款紧凑型推入式接头,适用于压缩空气系统。这种类型的接头凭借其设计结构和安装方式在众多应用场景中表现出色。该产品具有小巧的体积和高效的连接性能,广泛应用于工业自动化设备、气动工具及各类气动控制系统中。

    技术参数


    - 尺寸: 小型
    - 公称尺寸: 2.1毫米
    - 密封类型: 螺纹上的密封圈
    - 安装位置: 任意方向
    - 容器规格: 每包10个
    - 设计结构: 推拉原理
    - 工作压力范围: 完整温度范围 -0.95 ... 6巴
    - 温度相关的操作压力: -0.95 ... 14巴
    - 工作介质: 符合ISO8573-1:2010 [7:-:-]标准的压缩空气
    - 注释: 可润滑操作
    - 耐腐蚀等级: CRC 1 - 低腐蚀应力
    - 环境温度范围: -10 ... 80°C
    - 认证: 参见证书
    - 标称紧固扭矩: 1.33牛·米
    - 标称紧固扭矩容差: ± 20%
    - 产品重量: 4.5克
    - 气动接口1: M5外螺纹
    - 气动接口2: 用于外径为6毫米的管子
    - 释放环颜色: 蓝色
    - 材料符合: RoHS标准
    - 外壳材料: 黄铜
    - 外壳电镀层: 镍
    - 释放环材料: 聚甲醛 (POM)
    - 管子密封材料: 丁腈橡胶 (NBR)
    - 管子保持爪材料: 高合金钢,不生锈

    产品特点和优势


    QSM-M5-6推入式接头以其独特的推拉原理而著称,能够轻松实现管路连接,无需特殊工具,降低了安装成本。它采用黄铜材料并经过镍处理,具备优异的抗腐蚀能力,能够在广泛的温度范围内稳定运行,保证了长期的可靠性。该接头还可以在有润滑油的情况下正常工作,满足多种复杂工况需求。

    应用案例和使用建议


    应用案例
    - 自动化生产线: 在气动夹具中使用QSM-M5-6确保稳定可靠的气源供应。
    - 气动工具: 用于快速更换气动工具中的管路,提高工作效率。
    使用建议
    - 安装注意事项: 确保管路清洁,避免杂质进入影响密封效果。
    - 紧固操作: 使用适当的扭矩扳手来确保接头紧固到规定值(1.33牛·米),防止过紧或过松导致泄漏。

    兼容性和支持


    该接头可与标准M5接口的管路无缝对接,适用于多种气动控制装置。Festo公司提供了详尽的技术文档和支持服务,包括产品手册和故障排除指南,以确保客户能够顺利安装和使用该产品。

    常见问题与解决方案


    - 问题: 如何正确选择合适的扭矩扳手?
    - 解决方案: 使用精度高且量程合适的扭矩扳手,确保紧固扭矩符合要求(1.33牛·米)。

    - 问题: 如何判断接头是否泄漏?
    - 解决方案: 可以通过加压测试或涂抹肥皂水的方式检查是否有气泡产生,以此来确认是否存在泄漏。

    总结和推荐


    综上所述,Festo的QSM-M5-6推入式接头凭借其卓越的设计、优良的材料选择和广泛的应用范围,在工业自动化领域展现出极强的竞争力。它不仅易于安装,而且可靠耐用,适合各种复杂的工业环境。如果您正在寻找高性能的气动管路连接解决方案,QSM-M5-6将是一个值得信赖的选择。我们强烈推荐此产品给需要高效气动系统的工程师和技术人员。

QSM-M5-6参数

参数
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商业级
零件状态 在售
包装方式 散装

QSM-M5-6厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSM-M5-6数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QSM-M5-6 QSM-M5-6数据手册
