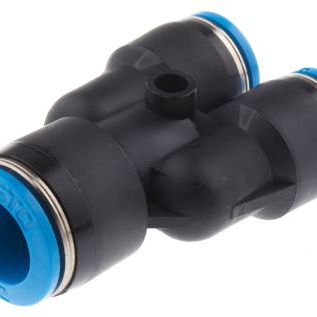

QSY-12-10

产品分类: 其他工具
厂牌: FESTO
产品描述: Festo Y型快插接头 气动接头, QSY系列, 推入式 12 mm转推入式 10 mm转推入式 10 mm, PBT的制
供应商型号: 1215986
供应商: 海外现货
标准整包数: 10
FESTO 其他工具 QSY-12-10

QSY-12-10概述


    产品简介


    Push-in Y Connector QSY-12-10 是一款用于压缩空气系统中的分叉连接器。其设计目的是将一条输入气管分为两条输出气管,从而实现多个气动元件的同时供气。这款连接器广泛应用于工业自动化设备、气动工具、气动机械臂等领域。

    技术参数


    - 尺寸: 标准
    - 公称尺寸: 5.8 mm
    - 组装位置: 可以任意方向组装
    - 容器大小: 10 个
    - 结构设计: 推拉式原理
    - 操作压力(全温度范围): -0.95 ... 6 bar
    - 温度相关工作压力: -0.95 ... 14 bar
    - 工作介质: 符合 ISO8573-1:2010 的压缩空气 [7:-:-]
    - 水作为工作介质: 按照制造商的声明(www.festo.com)
    - 注释: 可润滑操作
    - 耐腐蚀等级: CRC 1 - 低腐蚀应力
    - 环境温度: -10 ... 80°C
    - 产品重量: 30 g
    - 输出数量: 2 个
    - 供气线路数量: 1 条
    - 气动连接端口 1: 适用于外径为 12 mm 的软管
    - 气动连接端口 2: 适用于外径为 10 mm 的软管
    - 释放环颜色: 蓝色
    - 材料注释: 符合 RoHS 标准
    - 外壳材料: PBT
    - 释放环材料: POM
    - 软管密封材料: NBR
    - 管夹爪材料: 高合金钢,非腐蚀性

    产品特点和优势


    1. 推拉式设计:推拉式操作方式简单快捷,方便现场安装和拆卸。
    2. 适用广泛的温度范围:能够承受从 -10°C 到 80°C 的极端温度,适合多种恶劣工况。
    3. 高耐腐蚀等级:CRC 1 级别,确保产品在腐蚀环境下依然可靠运行。
    4. 可润滑操作:可以支持润滑操作,提高密封效果,延长使用寿命。
    5. 符合RoHS标准:环保材料,符合国际环保要求。
    6. 快速连接:通过简单的插入即可完成连接,省时省力。

    应用案例和使用建议


    应用案例
    这款连接器常用于气动机械臂、气动工具和工业自动化设备中,将一条气管分成两条路径,为不同的气动元件提供气源。例如,在气动机械臂的设计中,这条连接器可以将压缩空气均匀分配到各个执行器中,保证机械臂动作平稳。
    使用建议
    1. 正确选择软管直径:根据连接器上的标识,正确选择对应直径的软管。
    2. 定期检查密封圈:NBR 密封圈容易老化,建议定期检查并更换。
    3. 避免极端温度:虽然这款连接器耐受温度范围较广,但在极高或极低温环境下仍需谨慎使用。
    4. 注意润滑:进行润滑操作时,应选择合适的润滑剂,以延长密封圈寿命。

    兼容性和支持


    - 兼容性:QSY-12-10 接头适用于标准尺寸的软管,具有良好的互换性,可与多种品牌的气动元件配合使用。
    - 支持:制造商 Festo 提供详尽的技术支持,包括产品安装指南、使用手册和常见问题解答。同时,制造商还提供了质量保证和售后服务,确保客户能够安心使用。

    常见问题与解决方案


    1. 问题: 连接后出现漏气现象。
    - 解决方法: 检查密封圈是否完好,必要时更换新的密封圈。
    2. 问题: 连接不牢固。
    - 解决方法: 确保插头完全插入到位,必要时重新拔出后再插入。
    3. 问题: 无法正确识别软管直径。
    - 解决方法: 检查连接器标识,确保软管直径与连接器端口直径一致。

    总结和推荐


    总体而言,QSY-12-10 Push-in Y Connector 是一款高效可靠的气动元件,适用于各种工业环境。其独特的推拉式设计和广泛的温度适应性使其在市场上具备较强的竞争力。结合制造商提供的全方位技术支持和服务保障,该产品值得在众多项目中选用。如果你正在寻找一个稳定可靠的气动连接解决方案,QSY-12-10 是一个非常好的选择。

QSY-12-10参数

参数
安装方式 底座安装
零件状态 在售
包装方式 散装

QSY-12-10厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSY-12-10数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QSY-12-10 QSY-12-10数据手册

QSY-12-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
