QSLL-3/8-6

产品分类: 其他工具
厂牌: FESTO

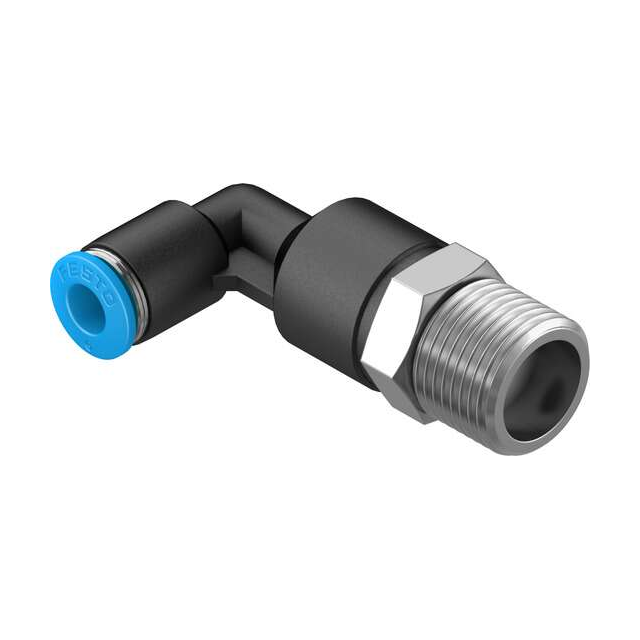

产品描述: Festo 螺纹弯头 气动接头, QS系列, R 3/8 公转推入式 6 mm, PBT的制
供应商型号: ET-3432286
供应商: 海外现货
标准整包数: 1
FESTO 其他工具 QSLL-3/8-6

QSLL-3/8-6概述


    产品简介


    本篇技术手册详细介绍了Festo品牌的电子元器件——Push-in/threaded L-fitting(QSLL-3/8-6)。该产品是一款用于气动系统连接的L型管接头,广泛应用于自动化设备、工业控制系统等领域。其主要功能是通过简单便捷的方式将气动管道连接起来,从而实现系统的正常运行。产品具有多种材料和尺寸规格,适用于不同的应用场景和需求。

    技术参数


    - 型号: QSLL-3/8-6
    - 类型: Push-in/threaded L-fitting
    - 型号描述: 推入式/螺纹L型接头
    - 核心产品范围: 08/06/2018 - 主题变更可能 - Festo AG & Co. KG
    - 密封形式: 螺钉式涂层密封
    - 适用方向: 任意装配位置
    - 容器大小: 10个
    - 操作压力: 完整温度范围 -0.95 ... 6 bar
    - 温度相关操作压力: -0.95 ... 14 bar
    - 工作介质: 压缩空气(符合ISO8573-1:2010 [7:-:-]标准)
    - 水介质: 符合制造商声明
    - 注意: 润滑操作可选
    - 耐腐蚀等级: CRC 1 - 低腐蚀应力
    - 工作温度: -10 ... 80 °C
    - 气动接口: Port 1: 男螺纹R3/8; Port 2: 直径6mm的软管
    - 释放环颜色: 蓝色
    - 材料要求: 符合RoHS
    - 材料说明:
    - 外壳材料: PBT
    - 释放环材料: POM
    - 管道密封材料: NBR
    - 管道固定爪材料: 高合金钢,非腐蚀性

    产品特点和优势


    该产品具备以下几个显著特点:
    1. 多功能适用性:产品可以在任意装配位置上进行安装,极大地提高了安装灵活性。
    2. 高温和低温耐受能力:能够在-10到80°C的工作环境中保持稳定性能,适用于广泛的工业环境。
    3. 高耐压能力:最大操作压力可达6bar,而温度相关的最大工作压力为14bar,确保了系统运行的安全性和稳定性。
    4. 耐腐蚀设计:外壳采用PBT材料,具备良好的抗腐蚀性,能有效应对各种恶劣工况。
    5. 易于安装:推入式/螺纹设计简化了安装流程,降低了操作难度。

    应用案例和使用建议


    此产品常被用于自动化设备中的气路连接。例如,在自动化生产线上的气缸控制中,这些L型接头能够高效地连接气缸和气源,实现精准控制。对于实际操作中的使用建议:
    - 在连接前确保软管内无异物,避免堵塞或损坏内部密封件。
    - 安装时应保证气管与接头之间的连接紧密,防止气体泄漏。
    - 如需拆卸,应注意释放环的颜色,以便于正确识别和快速拆卸。

    兼容性和支持


    根据手册中的信息,该产品可以与其他标准气动设备和配件配合使用。Festo公司提供了全面的技术支持和售后服务,包括安装指导、故障排除和技术咨询。用户可以通过官方网站获取最新的技术支持文档和联系信息。

    常见问题与解决方案


    - 问题: 气管接头出现漏气现象。
    - 解决方案: 检查接头是否安装紧固,必要时更换密封圈或重新安装。
    - 问题: 接头材质发生腐蚀。
    - 解决方案: 检查接头是否暴露于不适合的工作介质中,确保接头材料与工作介质兼容。

    总结和推荐


    总的来说,Festo的QSLL-3/8-6 Push-in/threaded L-fitting是一款功能强大、可靠耐用的产品,尤其适合在自动化设备和工业控制系统中使用。其卓越的设计和可靠的性能使其在市场上具有很强的竞争力。因此,强烈推荐给需要高效且稳定气路连接解决方案的用户。

QSLL-3/8-6参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

QSLL-3/8-6厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSLL-3/8-6数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QSLL-3/8-6 QSLL-3/8-6数据手册

QSLL-3/8-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.896 ¥ 66.7214
50+ $ 7.6196 ¥ 64.3857
100+ $ 7.2628 ¥ 61.3708
库存: 24
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 66.72
