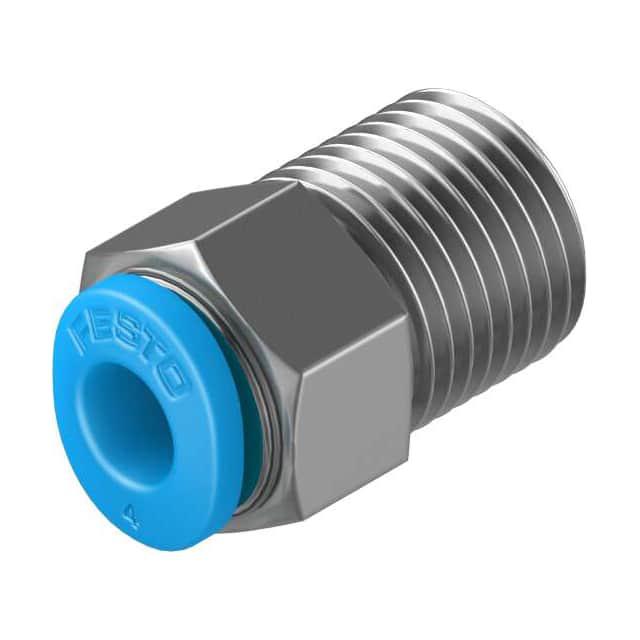

QSM-1/8-4

产品分类: 其他工具
厂牌: FESTO
产品描述: Festo 螺纹直通 气动接头, QS系列, R 1/8 公转推入式 4 mm, 黄铜制
供应商型号: 1216093
供应商: 海外现货
标准整包数: 10

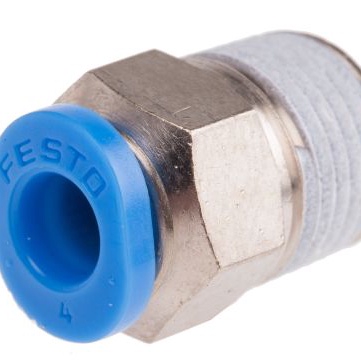

FESTO 其他工具 QSM-1/8-4

QSM-1/8-4概述


    产品简介


    QSM-1/8-4 推入式接头 是Festo公司生产的一款微型推入式接头,专为压缩空气应用而设计。该接头采用Push-in原理,具有高度灵活性,可以安装在任何位置,适用于多种工业自动化设备中,如气动控制系统、机器人手臂及各种精密仪器。

    技术参数


    | 参数 | 值 |

    | 尺寸 | 微型 |
    | 公称尺寸 | 2.9 mm |
    | 密封类型 | 螺纹涂层 |
    | 安装方向 | 任意 |
    | 包装单位 | 10个 |
    | 操作压力(完整温度范围) | -0.95...6 bar |
    | 温度依赖的工作压力 | -0.95...14 bar |
    | 操作介质 | 符合ISO8573-1:2010 [7:-:-] 的压缩空气 |
    | 环境温度 | -10...80 °C |
    | 额定重量 | 6 g |
    | 气动连接,端口1 | 内螺纹R1/8 |
    | 气动连接,端口2 | 适用于外径4 mm的管材 |
    | 释放环颜色 | 蓝色 |
    | 材料说明 | 符合RoHS标准 |

    产品特点和优势


    QSM-1/8-4 推入式接头具有以下优势:
    - 高可靠性:采用Push-in原理,确保快速且可靠的连接。
    - 广泛的温度适应性:能够在-10°C至80°C的温度范围内正常工作。
    - 防腐蚀能力:符合CRC 1标准,适合在低腐蚀应力环境中使用。
    - 兼容性:能够承受-0.95到14 bar的压力,适用于多种工业应用。
    - 轻便耐用:重量仅为6g,采用高品质材料制造,确保长久使用。

    应用案例和使用建议


    该接头广泛应用于气动控制系统的管道连接,特别适用于自动化设备、机器人系统和其他需要高效气动连接的场合。在使用过程中,建议遵循制造商的指南进行安装和维护,以确保长期稳定运行。
    使用建议:
    - 在安装时,确保密封圈正确安装以避免泄露。
    - 定期检查连接部位是否有磨损或损坏,及时更换部件。
    - 保持接头周围环境清洁干燥,避免杂质进入影响使用寿命。

    兼容性和支持


    - 兼容性:该产品可与所有标准的内螺纹R1/8接口兼容,且适用于外径4 mm的管材。
    - 技术支持:Festo公司提供全面的技术支持和服务,包括安装指导、维修服务和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接时接头松动 | 确保密封圈正确安装并紧固螺丝。 |
    | 压力损失大 | 检查密封圈是否有损坏或老化现象。 |
    | 连接部位漏水 | 重新装配并确认各部件安装无误。 |
    | 使用一段时间后出现锈蚀 | 清洁接头表面并使用防锈剂处理。 |

    总结和推荐


    综上所述,QSM-1/8-4 推入式接头是一款高性能、高可靠性的气动连接件,适用于多种工业自动化设备中。凭借其出色的性能和灵活的应用场景,我们强烈推荐该产品给寻求高效、耐用连接解决方案的专业人士和工程师。

QSM-1/8-4参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

QSM-1/8-4厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSM-1/8-4数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QSM-1/8-4 QSM-1/8-4数据手册

QSM-1/8-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
