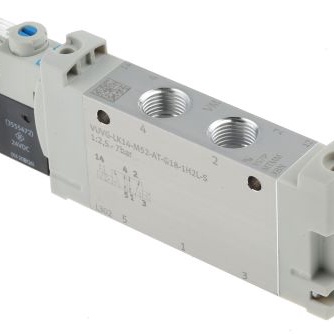

VUVG-LK14-M52-AT-G18-1H2L-S

产品分类: 其他工具
厂牌: FESTO
产品描述: Festo 电磁阀, VUVG系列, G 1/8接口, 直接插入安装, 660L/min, 24V 直流线圈电压, 5通道
供应商型号: 1215889
供应商: 海外现货
标准整包数: 1
FESTO 其他工具 VUVG-LK14-M52-AT-G18-1H2L-S

VUVG-LK14-M52-AT-G18-1H2L-S概述

    Solenoid Valve VUVG-LK14-M52-AT-G18-1H2L-S 技术手册

    产品简介


    Solenoid Valve VUVG-LK14-M52-AT-G18-1H2L-S 是一款广泛应用于工业自动化和控制系统的气动电磁阀。这款阀体的设计主要用于压缩空气系统的控制,特别适用于需要快速切换和精确控制的应用场景。它具备5/2路单稳态功能,可实现多种复杂气动控制需求。

    技术参数


    - 阀体功能:5/2路单稳态
    - 驱动方式:电驱动
    - 阀体尺寸:14mm
    - 标准通流量:660升/分钟
    - 工作压力:2.5至7巴
    - 结构设计:活塞滑块
    - 复位机制:气弹簧
    - 防护等级:IP40
    - 排气功能:可调节
    - 密封原理:软密封
    - 安装位置:任意方向
    - 手动复位:锁定式
    - 操作方式:导引式
    - 导引气源:内部
    - 流道方向:不可逆
    - 信号状态显示:LED指示
    - 最大开关频率:2Hz
    - 关断时间:24毫秒
    - 开通时间:14毫秒
    - 最大持续负载:100%
    - 逻辑0的最大正脉冲:1600微秒
    - 逻辑1的最大负脉冲:3000微秒
    - 线圈数据:24V直流,0.8瓦
    - 允许电压波动:±10%
    - 工作介质:符合ISO8573-1:2010标准[7:4:4]的压缩空气
    - 介质温度:-5至50摄氏度
    - 环境温度:-5至50摄氏度
    - 振动测试:按照FN 942017-4和EN 60068-2-6标准的运输测试,耐受性等级1
    - 冲击测试:按照FN 942017-5和EN 60068-2-27标准的冲击测试,耐受性等级1
    - 腐蚀测试:CRC 2 - 中度腐蚀应力
    - 产品重量:50克
    - 电气连接:插头
    - 接口模式:水平连接,2针
    - 安装类型:配管架安装,带通孔
    - 气动连接:端口2 G1/8,端口4 G1/8
    - 材料说明:含有PWIS物质
    - 符合ROHS标准
    - 密封材料:HNBR、NBR
    - 外壳材料:铝合金

    产品特点和优势


    - 高效可靠:标准通流量达到660升/分钟,能够处理大量的压缩空气。
    - 适应性强:可在-5至50摄氏度的环境下工作,具有广泛的温度适应能力。
    - 耐用性高:通过严格的振动和冲击测试,确保长期稳定运行。
    - 易于安装:提供多种安装方式,适用于不同应用场景。
    - 智能化显示:LED指示灯可以实时显示信号状态,方便监控和故障诊断。
    - 节能省电:低功耗设计,降低了运行成本。

    应用案例和使用建议


    应用案例:
    VUVG-LK14-M52-AT-G18-1H2L-S 广泛应用于自动化生产线、气动控制系统、机械设备等场合。例如,在汽车制造生产线中,该阀可以用于控制气动夹具、气缸的动作,从而实现高效的生产和精确的操作。
    使用建议:
    1. 在安装过程中,请确保阀体的安装位置符合要求,并且环境温度满足-5至50摄氏度的要求。
    2. 为了延长使用寿命,建议定期检查和清洁气动部件,特别是密封件部分。
    3. 由于阀体采用了硬铝合金外壳,应避免剧烈撞击以防止损坏。

    兼容性和支持


    - 兼容性:VUVG-LK14-M52-AT-G18-1H2L-S 可与各种标准气动管路和控制设备无缝对接。
    - 厂商支持:Festo AG & Co. KG 提供详细的技术支持文档和技术服务热线,帮助客户解决安装和使用过程中的问题。

    常见问题与解决方案


    - 问题1:阀体动作缓慢或无法正常动作。
    - 解决方案:检查阀体接线是否正确,确认电源电压是否在允许范围内,同时检查是否有气路堵塞现象。
    - 问题2:密封件漏气。
    - 解决方案:更换磨损或老化的密封件,确保密封部位清洁并涂上适当的润滑剂。
    - 问题3:LED指示灯不亮。
    - 解决方案:检查电路连接是否完好,确认电源供应是否正常。

    总结和推荐


    综上所述,VUVG-LK14-M52-AT-G18-1H2L-S 是一款高性能的气动电磁阀,具有较高的可靠性、效率和适应性。无论是在工业自动化还是机械设备控制领域,它都能发挥重要作用。强烈推荐此款产品给需要高度精准控制压缩空气系统的企业和个人。
    如果你正在寻找一款可靠的气动电磁阀,不妨考虑VUVG-LK14-M52-AT-G18-1H2L-S,它定会为你的项目带来更多的便利和保障。

VUVG-LK14-M52-AT-G18-1H2L-S参数

参数
安装方式 底座安装
零件状态 在售
包装方式 散装

VUVG-LK14-M52-AT-G18-1H2L-S厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

VUVG-LK14-M52-AT-G18-1H2L-S数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO VUVG-LK14-M52-AT-G18-1H2L-S VUVG-LK14-M52-AT-G18-1H2L-S数据手册

VUVG-LK14-M52-AT-G18-1H2L-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
