QSLV-G1/2-12-I

产品分类: 其他工具
厂牌: FESTO

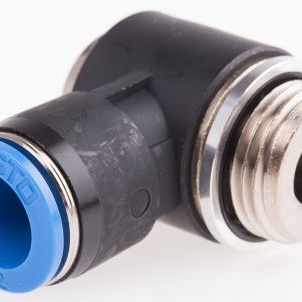

产品描述: Festo 螺纹弯头 气动接头, QS系列, G 1/2 公转推入式 12 mm, PBT的制
供应商型号: 1215518
供应商: 海外现货
标准整包数: 1
FESTO 其他工具 QSLV-G1/2-12-I

QSLV-G1/2-12-I概述


    产品简介


    Festo QSLV-G1/2-12-I 是一款专为压缩空气系统设计的高效连接件,适用于广泛的工业自动化应用领域。该产品采用推入/拉出式螺纹接头(L-fitting)设计,使得安装和拆卸更加方便快捷。QSLV-G1/2-12-I 主要用于气动管路的快速连接和断开,特别适用于需要频繁更换或调整管道连接的应用场景。

    技术参数


    - 尺寸标准:标准尺寸
    - 公称尺寸:6.4 mm
    - 密封圈类型:密封环
    - 组装位置:任意位置
    - 装配结构:推入/拉出原理
    - 工作压力:-0.95 ... 6 bar(全温度范围)
    - 温度相关工作压力:-0.95 ... 14 bar
    - 操作介质:符合ISO8573-1:2010标准的压缩空气(7:-:-),制造商声明的水
    - 注解:可进行润滑操作
    - 腐蚀抵抗分类:CRC 1 - 低腐蚀应力
    - 环境温度:-10 ... 80°C
    - 船用等级认证:见证书
    - 额定紧固扭矩:26 Nm
    - 紧固扭矩容差:± 20%
    - 产品重量:75 g
    - 气动连接端口1:G1/2外螺纹
    - 气动连接端口2:适用于直径12mm的软管
    - 释放环颜色:蓝色
    - 材料说明:符合RoHS标准
    - 外壳材料:PBT
    - 释放环材料:POM
    - 软管密封材料:NBR
    - 软管固定爪材料:高合金钢,耐腐蚀

    产品特点和优势


    1. 便捷安装:采用推入/拉出原理设计,使安装和拆卸过程简单快捷。
    2. 广泛适用性:能在-10到80°C的温度范围内稳定工作,并且能够承受从-0.95到14bar的压力,满足多种应用场景的需求。
    3. 低维护成本:使用PBT和POM材料制成,具有良好的抗腐蚀性能,减少维护频率和成本。
    4. 兼容性强:产品通过了符合ISO8573-1:2010标准的压缩空气介质测试,能够确保稳定的气流传输。

    应用案例和使用建议


    - 工业自动化:在自动化生产线中,该连接件常用于连接气动管路,以实现高效、可靠的气动控制。
    - 机器人手臂:机器人手臂的末端执行器需要频繁更换工具,而该连接件可以提供快速、可靠的气动连接,从而提高生产效率。
    - 医疗设备:在医疗设备中,气动系统的可靠性和稳定性至关重要,QSLV-G1/2-12-I 能够确保这些需求得到满足。
    使用建议:
    - 在安装时,确保螺纹完全对齐并拧紧至指定的扭矩范围,以避免泄漏和损坏。
    - 定期检查和维护连接件,确保其长期稳定工作。
    - 在特殊环境下,如腐蚀性介质或极端温度条件下,需根据具体情况进行额外防护。

    兼容性和支持


    - 兼容性:该产品适用于各种气动系统,并且能够与符合G1/2标准的管件和接头兼容。
    - 厂商支持:Festo AG & Co. KG 提供详尽的技术文档和支持服务,确保用户能够顺利使用和维护该产品。

    常见问题与解决方案


    1. 问题:安装时发现无法完全拧紧
    - 解决方案:确认螺纹对齐,使用正确的扭矩扳手,并确保扭矩达到26 Nm± 20%。

    2. 问题:接头处出现泄漏
    - 解决方案:检查接头和密封圈是否安装正确,重新拧紧至规定扭矩,必要时更换密封圈。

    3. 问题:长时间使用后,连接处磨损严重
    - 解决方案:定期检查连接部件的磨损情况,及时更换磨损部件,并按照制造商的建议进行润滑。

    总结和推荐


    QSLV-G1/2-12-I 是一款高性能、高可靠性的气动连接件,适用于多种工业自动化和机器人应用。其简便的安装方式、广泛的温度和压力适应能力,使其成为工业气动系统中不可或缺的重要组件。结合Festo提供的优质售后服务,这款产品非常值得推荐使用。

QSLV-G1/2-12-I参数

参数
安装方式 螺纹安装

QSLV-G1/2-12-I厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSLV-G1/2-12-I数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QSLV-G1/2-12-I QSLV-G1/2-12-I数据手册

QSLV-G1/2-12-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
