QSM-M7-6-I

产品分类: 其他工具
厂牌: FESTO
产品描述: Festo 螺纹直通 气动接头, QS系列, M7 插入式转推入式 6 mm, 黄铜制
供应商型号: SXE-QSM-M7-6-I
供应商: 海外现货
标准整包数: 1

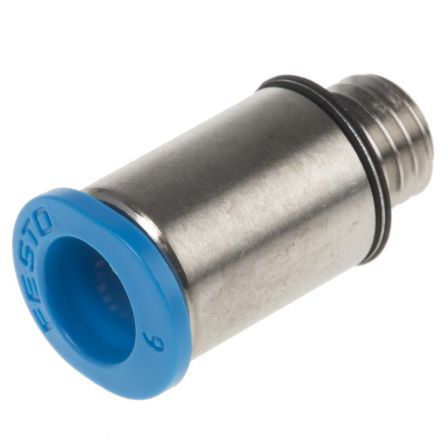

FESTO 其他工具 QSM-M7-6-I

QSM-M7-6-I概述


    产品简介

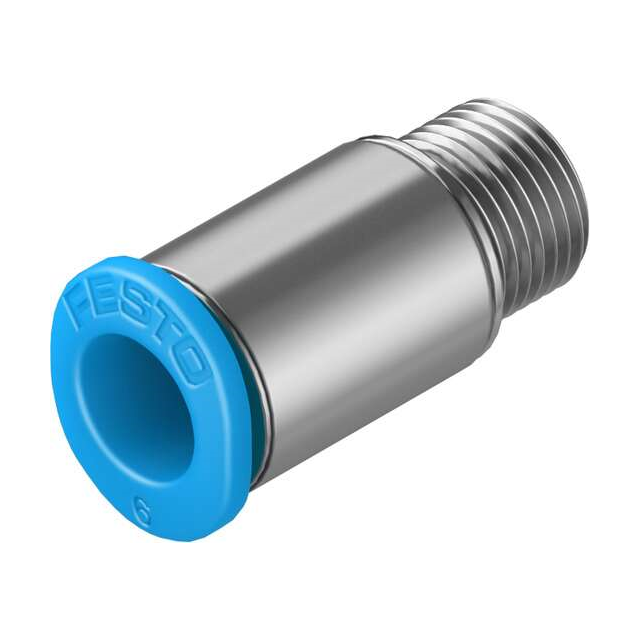

    QSM-M7-6-I Push-in Fitting
    Festo AG & Co. KG生产的QSM-M7-6-I是一款微型推入式接头,适用于压缩空气系统中的连接。它主要用于自动化设备和工业机械中的气动控制。通过简单快速的推拉操作,这款接头能够在多种环境下提供可靠且高效的气路连接。

    技术参数


    | 特征 | 数值 |

    | 尺寸 | 微型 |
    | 公称尺寸 | 4.1 mm |
    | 密封类型 | 密封环 |
    | 装配位置 | 任意 |
    | 容量 | 10 |
    | 设计结构 | 推/拉原理 |
    | 工作压力(完整温度范围) | -0.95 ... 6 bar |
    | 温度相关的额定工作压力 | -0.95 ... 14 bar |
    | 操作介质 | 符合ISO8573-1:2010标准的压缩空气 [7:-:-] |
    | 润滑操作 | 可能 |
    | 耐腐蚀等级 | CRC 1 - 低腐蚀应力 |
    | 环境温度 | -10 ... 80 °C |
    | 标准紧固扭矩 | 3.35 Nm |
    | 紧固扭矩公差 | ± 20% |
    | 产品重量 | 6.4 g |
    | 气动连接(端口1) | 内螺纹M7 |
    | 气动连接(端口2) | 适合外径6 mm的管子 |
    | 释放环颜色 | 蓝色 |
    | 材料符合 | 符合RoHS标准 |
    | 壳体材料 | 黄铜、镀镍 |
    | 释放环材料 | 聚甲醛 (POM) |
    | 管道密封材料 | 丁腈橡胶 (NBR) |
    | 管道保持爪材料 | 不锈钢,耐腐蚀 |

    产品特点和优势


    QSM-M7-6-I的主要特点包括:
    - 微型设计:紧凑的设计使其易于安装在空间有限的应用中。
    - 推/拉操作:简单的推拉操作使得安装和拆卸更为便捷。
    - 广泛的工作温度范围:能够在极端环境下正常工作。
    - 高抗腐蚀性:采用镀镍黄铜和不锈钢材料,具有良好的耐腐蚀性。
    - 高强度材料:确保长期稳定可靠运行。
    - 快速组装和拆卸:无需额外工具即可快速完成装配和维护。
    - 适用于自动化和工业机械:广泛的适用性使其成为许多行业的理想选择。

    应用案例和使用建议


    应用案例
    QSM-M7-6-I接头广泛应用于自动化生产线中的气动控制系统。例如,在输送带系统中,该接头可以用于连接传感器、执行器等设备。此外,它也常用于食品和制药行业中的无菌压缩空气系统,因为其良好的密封性和抗腐蚀性能够保证系统的纯净度和稳定性。
    使用建议
    - 在安装过程中,务必确保所有部件清洁干净,避免任何杂质进入导致泄露。
    - 在进行拆卸或更换时,建议使用合适的工具以防止损坏螺纹或其他部件。
    - 长期使用后,如果发现密封性能下降,可考虑检查并更换密封件。

    兼容性和支持


    QSM-M7-6-I可以与各种标准的M7内螺纹管件配合使用,实现与市场上大多数设备的兼容。Festo公司还提供了详尽的技术支持和售后服务,帮助客户解决任何可能遇到的问题。

    常见问题与解决方案


    1. 问题:无法达到所需的密封效果。
    - 解决方案:检查安装过程中是否清洁到位,确保没有杂质进入。同时,可以尝试更换新的密封圈。
    2. 问题:安装困难或拆卸不方便。
    - 解决方案:使用专用工具或者遵循正确的操作步骤,避免硬撬造成损坏。
    3. 问题:长期使用后出现泄漏。
    - 解决方案:定期检查并更换磨损的密封圈和组件。

    总结和推荐


    QSM-M7-6-I Push-in Fitting以其紧凑设计、优异的密封性能和广泛的适用性在市场上获得了高度评价。它不仅具备出色的抗腐蚀能力和耐用性,还能够满足不同行业对于气动系统连接的需求。强烈推荐用于需要高效、可靠连接的自动化及工业机械系统中。

QSM-M7-6-I参数

参数
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商业级
零件状态 在售
包装方式 散装

QSM-M7-6-I厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSM-M7-6-I数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QSM-M7-6-I QSM-M7-6-I数据手册
