QSLL-1/8-4

产品分类: 其他工具
厂牌: FESTO
产品描述: Festo 螺纹弯头 气动接头, QS系列, R 1/8 公转推入式 4 mm, PBT的制
供应商型号: ET-3432035
供应商: 海外现货
标准整包数: 1
FESTO 其他工具 QSLL-1/8-4

QSLL-1/8-4概述


    产品简介

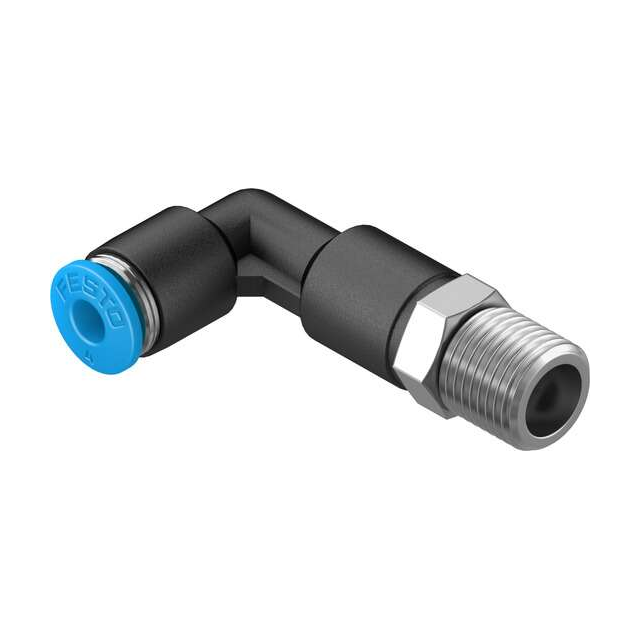

    Push-in L-fitting, long(型号:QSLL-1/8-4)是一种适用于压缩空气和液体管路连接的高端电子元器件。它主要用于工业自动化、气动系统及流体输送领域,确保高效、可靠的介质传输。其设计为L形结构,提供长型接口,适用范围广泛,尤其适合复杂布线和紧凑空间安装需求。

    技术参数


    以下是Push-in L-fitting, long的关键技术参数:
    | 参数名称 | 规格值 |

    | 尺寸标准 | 标准 |
    | 公称宽度 | 2.8 mm |
    | 密封形式 | 涂层 |
    | 安装位置 | 任意 |
    | 结构设计 | 推拉式原理 |
    | 气动接头1 | 外部R1/8螺纹 |
    | 气动接头2 | 配套外径4 mm软管 |
    | 释放环颜色 | 蓝色 |
    | 耐压范围 | -0.095 MPa至+0.6 MPa |
    | 工作温度范围 | -10°C至+80°C |
    | 耐腐蚀等级 | CRC 1 - 低腐蚀压力 |
    | 材质 | 密封插件为NBR |
    螺纹插件为镍镀黄铜 |
    管夹为高合金不锈钢 |
    外壳为PBT |
    | 包装数量 | 10个/包 |
    | 螺纹紧固扭矩 | 7 Nm ± 20% |
    | 产品重量 | 11 g |

    产品特点和优势


    1. 灵活安装:设计支持任意安装位置,无需考虑方向限制,方便在狭小空间内安装。
    2. 高耐久性:采用镍镀黄铜螺纹和高合金不锈钢管夹,具备优秀的抗腐蚀性能。
    3. 安全可靠:推拉式设计简单易用,同时支持最大0.6 MPa的压力范围。
    4. 清洁等级高:符合ISO 14644-1的Class 4洁净室要求,特别适合对卫生和无尘有严格要求的应用。
    5. 兼容性强:适用于压缩空气、水等主流工作介质,并可承受油润滑操作。

    应用案例和使用建议


    应用案例:
    - 工业自动化设备的气动系统管路连接。
    - 液压和气动系统的液体介质输送。
    - 医疗器械中的洁净管道传输。
    使用建议:
    1. 在安装前确认工作介质类型,并检查接头和介质是否匹配。
    2. 避免超过推荐的最高工作压力和温度范围,以延长产品寿命。
    3. 定期检查密封件的状态,如有老化或损坏需及时更换。
    4. 在高温环境下运行时,优先选择耐温材料作为附加保护措施。

    兼容性和支持


    - 兼容性:此产品与各类压缩空气管路和液管连接适配,适用于多种工业场景。
    - 支持服务:Festo提供全面的技术支持和售后服务,确保客户使用无忧。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接处漏气 | 确认螺纹插件已完全拧紧至推荐扭矩范围内。 |
    | 密封失效 | 更换新的密封圈,确保正确安装。 |
    | 操作过程中出现卡滞 | 清理接口部分,确保无异物残留。 |

    总结和推荐


    Push-in L-fitting, long是一款集高性能、高可靠性于一体的优质电子元器件。其灵活的设计和卓越的耐久性使其成为气动和液压系统连接的理想选择。无论是工业自动化还是医疗行业,该产品都能满足严格的性能要求。
    推荐指数:★★★★★
    如果您需要一款耐用、高效且易于安装的连接件,这款产品将是您的不二之选!

QSLL-1/8-4参数

参数
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装
